شیرهای کنترلی یکی از اجزای کلیدی در سیستم‌های صنعتی محسوب می‌شوند و نقش مهمی در تنظیم جریان سیالات مختلف ایفا می‌کنند. در میان انواع مختلف شیرها، شیرهای پروانه‌ای پنوماتیکی به‌دلیل طراحی ساده، واکنش سریع و صرفه‌جویی در فضا، جایگاه خاصی دارند. این شیرها، با بهره‌گیری از نیروی هوای فشرده، امکان باز و بسته شدن سریع جریان را فراهم کرده و در صنایع مختلف مانند پتروشیمی، مواد غذایی، داروسازی، تصفیه‌خانه‌ها و خودکارسازی صنعتی به‌کار گرفته می‌شوند. در این مقاله، به‌صورت جامع و دقیق به بررسی ساختار، اصول عملکرد، مزایا، معایب، انواع، جنس بدنه، پارامترهای انتخاب و روش‌های نگهداری شیرهای پروانه‌ای پنوماتیکی پرداخته می‌شود.
ساختار و اصول عملکرد شیر پروانه‌ای پنوماتیک
شیر پروانه‌ای پنوماتیک دارای یک دیسک دایره‌ای شکل است که روی یک محور مرکزی (شفت) قرار دارد و با چرخش این دیسک، مسیر عبور سیال باز یا بسته می‌شود. عملکرد این چرخش توسط یک اکچویتور پنوماتیکی تأمین می‌گردد که با استفاده از نیروی هوای فشرده، دیسک را به حرکت درمی‌آورد. زمانی که دیسک عمود بر مسیر جریان قرار گیرد، مسیر کاملاً بسته است و هنگامی که دیسک موازی با جریان قرار بگیرد، مسیر به‌طور کامل باز می‌شود.
برخلاف بسیاری از شیرهای دیگر، شیرهای پروانه‌ای به‌گونه‌ای طراحی شده‌اند که بتوانند با یک حرکت ساده چرخشی، در زمانی بسیار کوتاه، جریان را قطع یا وصل کنند. این ویژگی باعث شده تا در خطوط تولیدی که نیاز به واکنش سریع دارند، بسیار محبوب باشند.
اکچویتور پنوماتیکی و نقش آن در کنترل شیر
اکچویتور پنوماتیکی در واقع عملگر اصلی شیر است که وظیفه باز و بسته کردن آن را بر عهده دارد. این اکچویتورها معمولاً در دو نوع تک‌کاره و دوکاره ساخته می‌شوند. در نوع تک‌کاره، هوا تنها برای باز یا بسته کردن شیر استفاده شده و برگشت شیر توسط فنر انجام می‌شود. در حالی که در نوع دوکاره، هر دو حرکت باز و بسته توسط فشار هوا کنترل می‌شود که این روش دقت بیشتری در کنترل موقعیت شیر فراهم می‌آورد.
بسته به نیاز سیستم، اکچویتور می‌تواند به یک کنترل‌کننده موقعیت، سنسور یا ولو کنترلر نیز متصل شود تا بتوان عملیات باز و بسته شدن را دقیق‌تر تنظیم کرد و حتی در برخی موارد امکان کنترل از راه دور نیز وجود دارد.
انواع شیرهای پروانه‌ای پنوماتیکی و کاربرد هر نوع
شیرهای پروانه‌ای پنوماتیکی بر اساس نوع طراحی و نحوه اتصال به سیستم به انواع مختلفی تقسیم می‌شوند. یکی از رایج‌ترین دسته‌بندی‌ها بر اساس تعداد مجاری (پورت‌ها) و موقعیت‌های خروجی است که منجر به ایجاد انواع دوطرفه، سه‌طرفه و چهارطرفه می‌شود. شیرهای دوطرفه معمولاً برای کاربردهای ساده‌تر مورد استفاده قرار می‌گیرند که فقط نیاز به باز و بسته کردن جریان دارند. در مقابل، شیرهای چندطرفه می‌توانند مسیر جریان را به مسیرهای مختلف هدایت کرده یا جهت حرکت جریان را معکوس کنند.

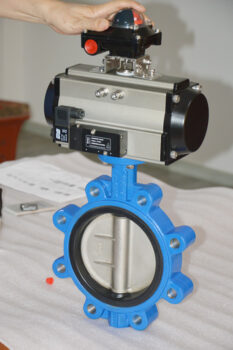

از نظر نوع اتصال نیز، برخی شیرها به‌صورت ویفری (Wafer type) طراحی شده‌اند که مستقیماً بین دو فلنج قرار می‌گیرند و نصب ساده‌تری دارند. برخی دیگر به‌صورت لاگ تایپ (Lug type) یا فلنج‌دار ساخته می‌شوند که برای کاربردهای فشار بالا مناسب‌تر هستند.
جنس بدنه و متریال مورد استفاده در ساخت
جنس بدنه شیرهای پروانه‌ای نقش کلیدی در عملکرد و طول عمر آنها دارد. بسته به شرایط محیطی و نوع سیال عبوری، جنس بدنه می‌تواند از فولاد، استیل ضدزنگ، چدن، برنز یا حتی پلاستیک‌های مهندسی باشد.
در سیستم‌هایی که با مواد خورنده یا سیالات با دمای بالا سروکار دارند، معمولاً از استیل ضدزنگ استفاده می‌شود. برای کاربردهای عمومی صنعتی، چدن یک انتخاب اقتصادی و مناسب است. در صنایعی مانند صنایع غذایی و دارویی، استفاده از استیل ضدزنگ نه تنها به‌خاطر مقاومت، بلکه به‌دلیل رعایت بهداشت نیز ضروری است.
علاوه بر بدنه، جنس دیسک و واشر آب‌بندی نیز اهمیت دارد. دیسک‌ها ممکن است از فولاد ضدزنگ، آلومینیوم یا پلاستیک‌های خاص ساخته شوند. برای آب‌بندی داخلی معمولاً از الاستومرهایی مانند EPDM، NBR یا وایتون استفاده می‌شود تا نشت سیال به حداقل برسد.
مزایا و ویژگی‌های برجسته شیرهای پروانه‌ای پنوماتیک
یکی از بزرگ‌ترین مزایای شیر پروانه‌ای پنوماتیکی، سادگی ساختار و نصب آسان آن است. این شیرها معمولاً سبک‌وزن هستند، فضای کمی اشغال می‌کنند و برای بسیاری از سیستم‌ها با بودجه محدود، یک گزینه ایده‌آل محسوب می‌شوند.
از دیگر مزایای قابل‌توجه می‌توان به سرعت عملکرد بالا، هزینه نگهداری پایین، عمر طولانی، سازگاری با سیستم‌های اتوماسیون، و قابلیت تعویض آسان قطعات داخلی اشاره کرد. همچنین این شیرها می‌توانند در موقعیت‌های مختلف نصب شوند و محدودیت خاصی از نظر فضای فیزیکی ندارند.
همچنین در سیستم‌هایی که ایمنی اهمیت دارد، می‌توان از اکچویتورهای فنر باز یا فنر بسته استفاده کرد تا در صورت قطع شدن هوای فشرده، شیر به وضعیت ایمن بازگردد.
معایب و محدودیت‌های کاربردی
اگرچه شیرهای پروانه‌ای پنوماتیکی کاربرد وسیعی دارند، اما بدون محدودیت نیستند. یکی از مهم‌ترین معایب آنها، ایجاد افت فشار نسبی در سیستم است که به‌دلیل حضور دیسک در مسیر جریان حتی در حالت باز کامل، اجتناب‌ناپذیر است.
همچنین این نوع شیرها معمولاً برای تنظیم دقیق جریان مناسب نیستند و بیشتر برای عملیات روشن/خاموش مورد استفاده قرار می‌گیرند. برای کاربردهایی که نیاز به کنترل دقیق دبی یا فشار وجود دارد، استفاده از شیرهای کنترلی پیشرفته‌تر توصیه می‌شود.
از دیگر محدودیت‌ها می‌توان به حساسیت به ذرات معلق یا مواد جامد در سیال اشاره کرد، چرا که این موارد ممکن است به آب‌بندی یا مکانیزم حرکتی آسیب برسانند.
معیارهای انتخاب شیر پروانه‌ای مناسب برای سیستم پنوماتیک
برای انتخاب صحیح شیر پروانه‌ای پنوماتیکی، باید به چند فاکتور کلیدی توجه کرد. اولین عامل، نوع سیال عبوری و ویژگی‌های آن است. برخی سیالات ممکن است خورنده باشند یا دمای بالایی داشته باشند که این موارد مستقیماً بر انتخاب جنس شیر تأثیرگذارند.
فشار کاری سیستم و میزان دبی مورد نیاز نیز باید به‌دقت محاسبه شود. شیرهای پروانه‌ای برای فشارهای پایین تا متوسط مناسب‌تر هستند و در صورت استفاده در فشارهای بالا، نیاز به تقویت بدنه یا استفاده از شیرهای خاص‌تر وجود دارد.
ابعاد فیزیکی شیر، نوع اتصال به سیستم، نوع کنترل مورد نظر (دستی، خودکار، نیمه‌خودکار) و قابلیت یکپارچه‌سازی با سیستم‌های کنترلی PLC نیز از دیگر موارد مهم در انتخاب شیر مناسب هستند.
نگهداری و بازرسی دوره‌ای
نگهداری از شیرهای پروانه‌ای پنوماتیکی نسبتاً ساده است اما برای تضمین عملکرد بلندمدت و جلوگیری از خرابی‌های ناگهانی، باید به‌طور منظم انجام شود. بررسی سلامت اکچویتور، تست نشتی، روانکاری قطعات متحرک (در صورت نیاز)، بازدید دوره‌ای از آب‌بندها و بررسی مسیر جریان از جمله کارهایی است که باید در بازه‌های زمانی مشخص انجام شود.
تعویض به‌موقع آب‌بندها، بررسی عملکرد فنرها در اکچویتورهای تک‌کاره، و تمیز نگه‌داشتن مسیر هوا در سیستم کنترلی از عواملی هستند که به‌طور مستقیم بر عملکرد شیر تأثیر می‌گذارند.
نتیجه‌گیری
شیرهای پروانه‌ای پنوماتیکی به‌عنوان یکی از ابزارهای مهم در کنترل جریان سیالات، نقش مهمی در بهینه‌سازی عملکرد سیستم‌های صنعتی دارند. این شیرها با ویژگی‌هایی چون طراحی ساده، عملکرد سریع، قیمت مناسب و سازگاری بالا با سیستم‌های اتوماسیون، جایگاه قابل‌توجهی در صنایع مختلف یافته‌اند.
با این حال، انتخاب صحیح شیر، نصب اصولی و نگهداری منظم، سه رکن اساسی برای بهره‌برداری کامل از قابلیت‌های این شیرها هستند. اگر این اصول به‌درستی رعایت شوند، می‌توان انتظار عملکردی مطمئن، ایمن و مقرون‌به‌صرفه از شیرهای پروانه‌ای پنوماتیکی داشت.
