شیر برقی پنوماتیک (سلونوئید ولو)

شیر برقی پنوماتیک: راه‌حل کلیدی برای بهینه‌سازی تولید و کاهش هزینه‌های پنهان

آیا می‌دانستید نشتی هوای فشرده، سالانه میلیاردها تومان (هزاران دلار) به کارخانه شما ضرر می‌زند؟

شیر برقی پنوماتیک، که به آن‌ها سلونوئید ولو نیز گفته می‌شود، راه‌حل نهایی برای اتوماسیون صنعتی و کنترل دقیق جریان هوای فشرده هستند. این قطعات حیاتی با استفاده از نیروی الکترومغناطیسی، عملکردی سریع و پایدار را تضمین می‌کنند و به شما کمک می‌کنند تا مصرف انرژی را به حداقل برسانید و از بالاترین سطح عملکرد بهره‌مند شوید.

در دنیای پررقابت امروز، هر لحظه توقف خط تولید و هر ریال هزینه اضافی، می‌تواند تأثیر بزرگی بر سودآوری کسب‌وکار شما بگذارد. ما در پنومات، این چالش‌ها را به خوبی می‌شناسیم. به همین دلیل، ما فقط شیر برقی پنوماتیک نمی‌فروشیم؛ ما راه‌حل‌هایی برای افزایش سودآوری، کاهش هزینه‌ها و تضمین پایداری تولید شما ارائه می‌دهیم.

شیر برقی پنوماتیک چیست و چگونه کار می‌کند؟

این قطعات هوشمند، به مثابه قلب تپنده سیستم‌های پنوماتیک کارخانه شما هستند. آن‌ها به عنوان یک سوئیچ الکترونیکی عمل می‌کنند و با دریافت یک سیگنال الکتریکی، مسیر جریان هوای فشرده را به سرعت و با دقت بالا کنترل می‌کنند. این عملکرد دقیق، اتوماسیون فرآیندهایی مانند کنترل سیلندرها در خطوط تولید و رباتیک را ممکن می‌سازد.

ساختار و عملکرد:

یک شیر برقی پنوماتیک از سه جزء اصلی تشکیل شده است که با هماهنگی کامل، جریان هوا را مدیریت می‌کنند:

• بوبین (Solenoid): سیم‌پیچی که با عبور جریان الکتریکی، یک میدان مغناطیسی ایجاد می‌کند.
• هسته متحرک (Plunger) یا پیستون و یا آرمیچر: یک قطعه فلزی که تحت تأثیر میدان مغناطیسی بوبین حرکت می‌کند و مسیر جریان را باز یا بسته می‌کند.
• بدنه شیر (Valve Body): محفظه‌ای که مسیرهای عبور هوا (پورت‌ها) را در خود جای داده است.

هنگامی که سیگنال الکتریکی به بوبین می‌رسد، میدان مغناطیسی پیستون یا پلانجر را به حرکت در می‌آورد. این حرکت باعث تغییر وضعیت شیر و هدایت هوا به مسیر مورد نظر می‌شود. این عملکرد سریع و دقیق، شیرهای برقی را برای اتوماسیون صنعتی ضروری کرده است.

عملکرد مستقیم در مقابل عملکرد پایلوت:

شیرهای برقی پنوماتیک بر اساس نحوه فعال شدن به دو دسته اصلی تقسیم می‌شوند:

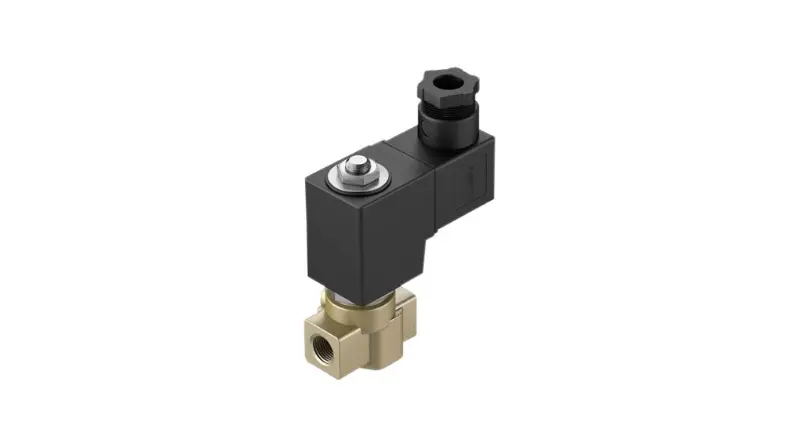

• شیرهای عملکرد مستقیم (Direct-Acting): در این نوع، نیروی الکترومغناطیسی بوبین به طور مستقیم پلانجر را حرکت می‌دهد تا شیر باز یا بسته شود. این شیرها برای فشارهای پایین و دبی‌های کم مناسب هستند و نیازی به حداقل فشار عملیاتی برای کارکرد ندارند.

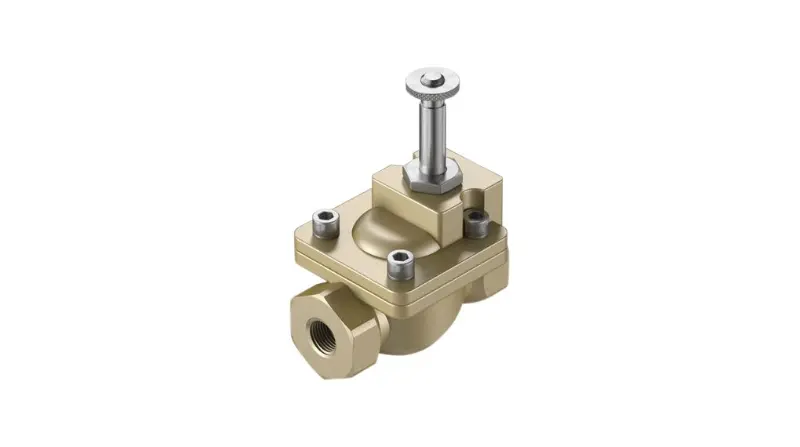

• شیرهای عملکرد پایلوت (Pilot-Operated): در این شیرها، بوبین یک شیر کوچک (پایلوت) را فعال می‌کند. این شیر پایلوت با استفاده از فشار خود سیستم، دیافراگم یا پیستون اصلی را حرکت می‌دهد. این مکانیزم به شیر اجازه می‌دهد تا با مصرف انرژی الکتریکی کمتر، جریان هوا با فشار بالاتر را کنترل کند. این شیرها برای کارکرد به یک حداقل فشار تفاضلی (حدود ۰.۵ بار) نیاز دارند.

هزینه‌های پنهان ناکارآمدی: خرید شیر برقی باکیفیت یک سرمایه‌گذاری هوشمندانه است

در صنعت، هر انتخاب یک سرمایه‌گذاری است. شیرهای بی‌کیفیت ممکن است در ابتدا ارزان به نظر برسند، اما هزینه‌های پنهان آن‌ها به سرعت از قیمت اولیه فراتر می‌رود. نشت هوا در سیستم‌های پنوماتیک یکی از بزرگترین عوامل هدر رفت انرژی است. گزارش‌ها نشان می‌دهند که نشت‌های هوا می‌توانند بین ۲۰ تا ۳۰ درصد از کل هوای فشرده تولیدی یک کمپرسور را هدر دهند. این هدر رفت به طور مستقیم به افزایش قابل توجه هزینه‌های انرژی تبدیل می‌شود.

زیان مالی ناشی از نشت هوا در شیر برقی پنوماتیک

هدر رفت هوا نه تنها باعث افزایش هزینه‌های برق می‌شود، بلکه به طور مستقیم بر عملکرد و عمر مفید تجهیزات نیز تأثیر می‌گذارد. یک نشت کوچک با قطر 1/8 اینچ، می‌تواند سالانه بیش از ۳,۲۰۰ دلار برای یک کارخانه هزینه داشته باشد. این هزینه‌ها تنها به هدررفت انرژی محدود نمی‌شوند؛ نشت‌ها باعث کاهش فشار سیستم، کاهش کارایی ابزارهای بادی، افزایش زمان کارکرد کمپرسور و در نتیجه کاهش طول عمر کلی تجهیزات می‌شوند.

یک نشت کوچک با قطر 1/64 اینچ، می‌تواند سالانه تا ۴۷ دلار هزینه داشته باشد، در حالی که یک نشت بزرگ‌تر با قطر 1/4 اینچ، سالانه بیش از ۱۲,۰۰۰ دلار به شما ضرر می‌زند.

جدول هزینه‌های تقریبی ناشی از نشت هوا بر اساس اندازه نشت:

راهنمای جامع انتخاب شیر برقی: کلیدهای تصمیم‌گیری هوشمندانه

انتخاب شیر برقی مناسب به نیازهای دقیق سیستم شما بستگی دارد. کارشناسان ما آماده‌اند تا شما را در انتخاب بهترین شیر برقی راهنمایی کنند. برای تصمیم‌گیری آگاهانه، به این نکات توجه کنید:

۱. انواع شیر برقی پنوماتیک:

شیرهای پنوماتیک بر اساس تعداد پورت (محل‌های اتصال هوا) و تعداد وضعیت (حالت‌های عملکردی) به انواع مختلفی تقسیم می‌شوند.

• شیرهای ۲/۲: این شیرها دارای ۲ پورت (ورودی، خروجی) و ۲ وضعیت (باز، بسته) هستند و برای قطع و وصل ساده جریان هوا استفاده می‌شوند.
• شیرهای ۳/۲: دارای ۳ پورت (ورودی، خروجی به عملگر و تخلیه) و ۲ وضعیت هستند و معمولاً برای کنترل سیلندرهای یک‌طرفه به کار می‌روند.

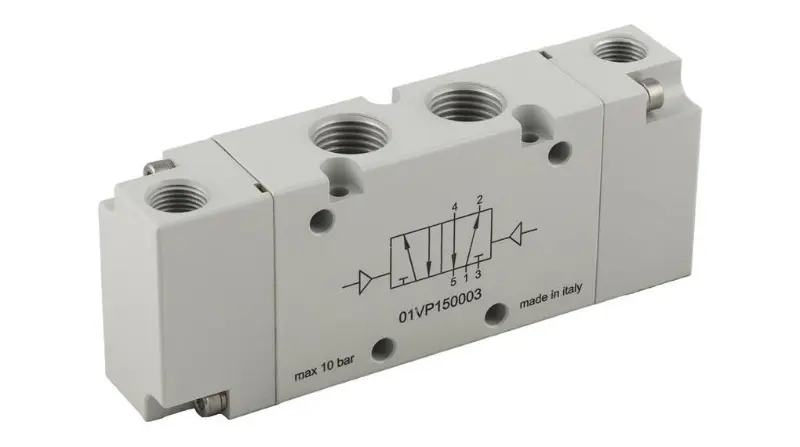

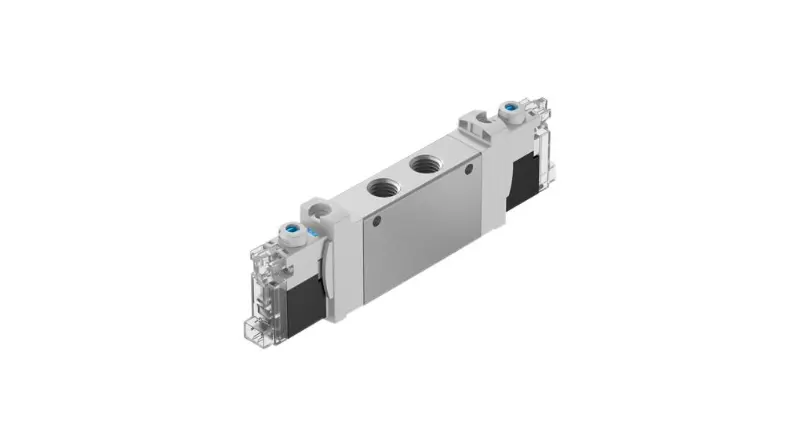

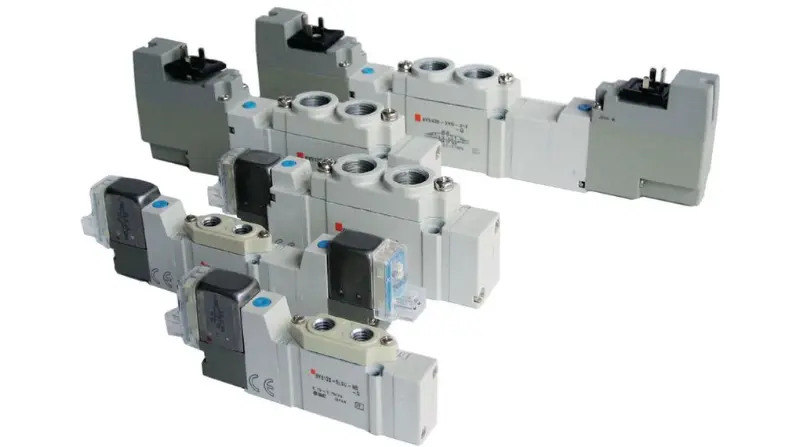

• شیرهای ۵/۲: با ۵ پورت و ۲ وضعیت، متداول‌ترین گزینه برای کنترل سیلندرهای دوطرفه هستند.
• شیرهای ۵/۳: با ۵ پورت و ۳ وضعیت، امکان متوقف کردن سیلندر در یک موقعیت میانی را فراهم می‌کنند.

۲. معیارهای حیاتی در انتخاب:

• فشار کاری و نرخ جریان (Kv Value): شیر انتخابی باید با فشار و دبی مورد نیاز سیستم شما سازگار باشد. برای ارزیابی نرخ جریان، از مقدار Kv (ضریب جریان) استفاده می‌شود که نشان‌دهنده میزان حجمی از هوا است که می‌تواند در یک فشار مشخص از شیر عبور کند. یک شیر با مقدار Kv پایین، ممکن است جریان مورد نیاز را فراهم نکند و منجر به کاهش کارایی و افزایش مصرف انرژی شود، در حالی که شیر با Kv بسیار بالا نیز می‌تواند باعث هدررفت انرژی و هزینه‌های غیرضروری شود.
• ولتاژ بوبین: شیرها با ولتاژهای مختلفی مانند ۲۴ ولت DC یا ۲۲۰ ولت AC عرضه می‌شوند. بسیار مهم است که ولتاژ بوبین با سیستم کنترل شما (مانند PLC) مطابقت داشته باشد تا از آسیب دیدن شیر جلوگیری شود.
• درجه حفاظت (IP Rating): این درجه نشان‌دهنده مقاومت شیر در برابر نفوذ گرد و غبار و آب است. برای محیط‌های صنعتی مرطوب یا غبارآلود، شیر با درجه IP65 (مقاوم در برابر گرد و غبار و آب) یا بالاتر توصیه می‌شود.
• جنس بدنه و آب‌بند: جنس بدنه شیر (مانند آلومینیوم، برنج یا فولاد ضدزنگ) باید با محیط کار و نوع سیال سازگار باشد. برای مثال، در صنایع غذایی که مواد شیمیایی خورنده استفاده می‌شود، شیرهای با جنس فولاد ضدزنگ مناسب‌ترند، چرا که این مواد می‌توانند باعث خوردگی و آسیب به شیرهای ساخته‌شده از مواد دیگر شوند.

کاربردهای شیرهای برقی پنوماتیک: از خط تولید تا بسته‌بندی

شیرهای پنوماتیک در طیف وسیعی از صنایع حیاتی هستند. ما محصولات مناسب برای کاربردهای مختلف را ارائه می‌دهیم:

• صنایع خودروسازی: شیرهای برقی پنوماتیک به عنوان یک جزء حیاتی در خطوط مونتاژ و تولید خودرو، نقش مهمی در کنترل جریان هوا، گاز و مایعات در فرآیندهای تولید ایفا می‌کنند. این شیرها برای کنترل دقیق ابزارهای بادی و عملگرها در فرآیندهای ساخت و مونتاژ خودرو استفاده می‌شوند.
• صنایع غذایی و بسته‌بندی: در این صنایع، بهداشت و دقت از اهمیت بالایی برخوردار است. شیرهای پنوماتیک برای جداسازی مواد جامد از مایع (مثلاً در تولید پنیر)، آب‌بندی بطری‌ها و قوطی‌ها، و جابه‌جایی محصولات در خطوط تولید استفاده می‌شوند.
  استفاده از شیرهای با جنس مقاوم در برابر خوردگی مانند فولاد ضدزنگ در این محیط‌ها ضروری است.
  شیرهای پنوماتیک همچنین در تجهیزاتی مانند سیستم‌های پرکن مایعات، دستگاه‌های برچسب‌زنی و سیستم‌های کدگذاری بسته‌بندی به کار می‌روند.
• سیستم‌های روباتیک و اتوماسیون: به دلیل سرعت پاسخ‌دهی بالا، شیرهای برقی پنوماتیک برای کنترل دقیق بازوهای روباتیک و دستگاه‌های اتوماتیک ضروری هستند. در خطوط تولید، از این شیرها برای کنترل عملگرها، جابه‌جایی قطعات و مکانیزم‌های گیرنده (Grippers) استفاده می‌شود تا دقت و کارایی را به حداکثر برسانند.

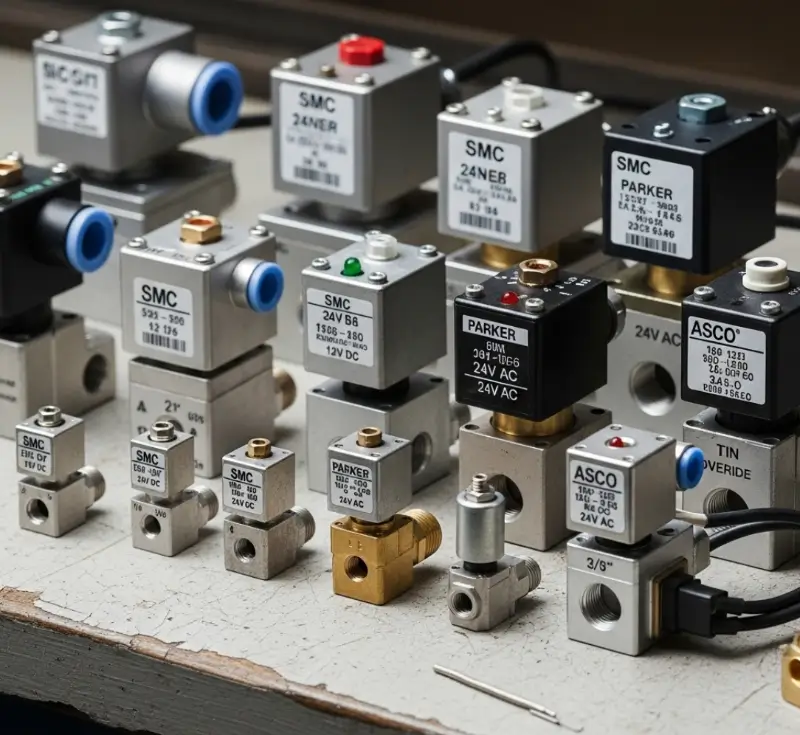

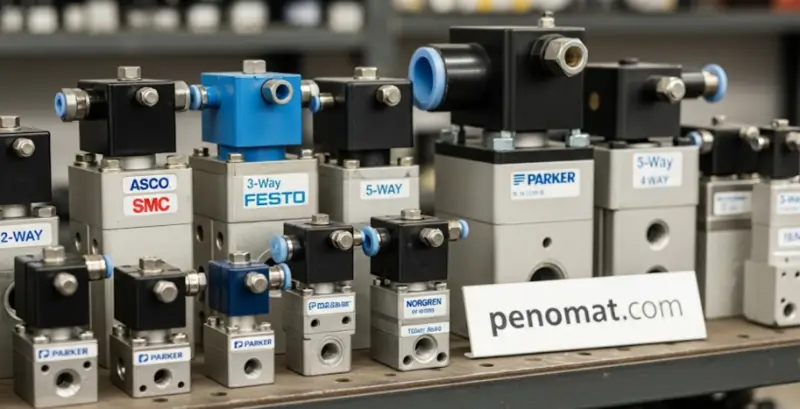

برندهای برتر جهانی: مقایسه و انتخاب

برای تصمیم‌گیری آگاهانه، آشنایی با برندهای پیشرو در صنعت پنوماتیک ضروری است. برندهای خارجی مانند Festo، SMC و Parker به عنوان رهبران جهانی شناخته می‌شوند که بر کیفیت، نوآوری و تکنولوژی‌های پیشرفته تمرکز دارند.

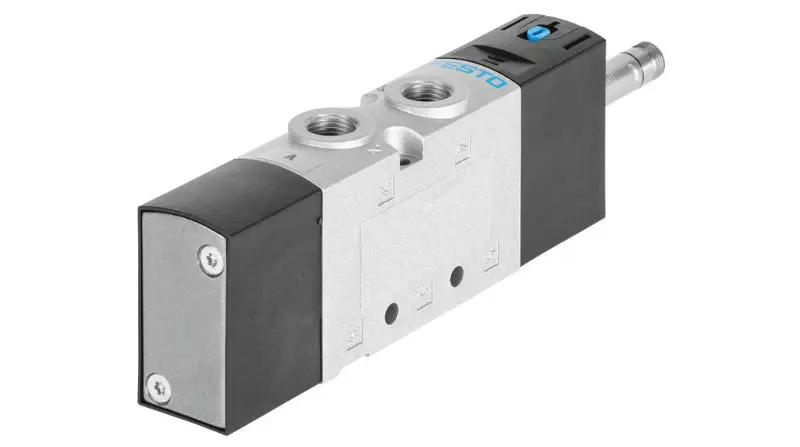

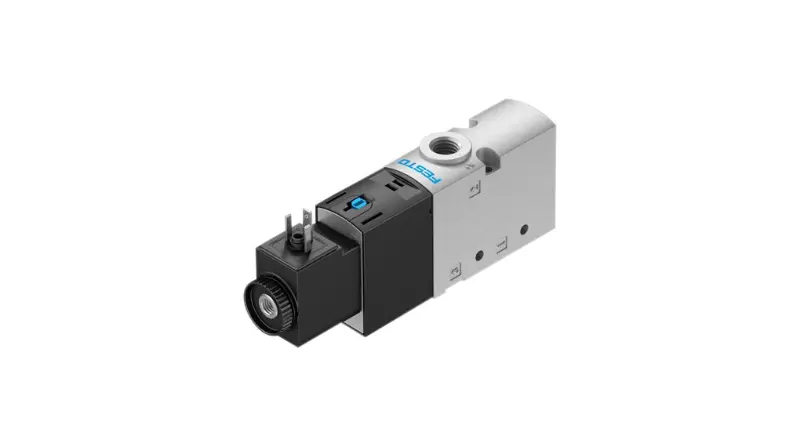

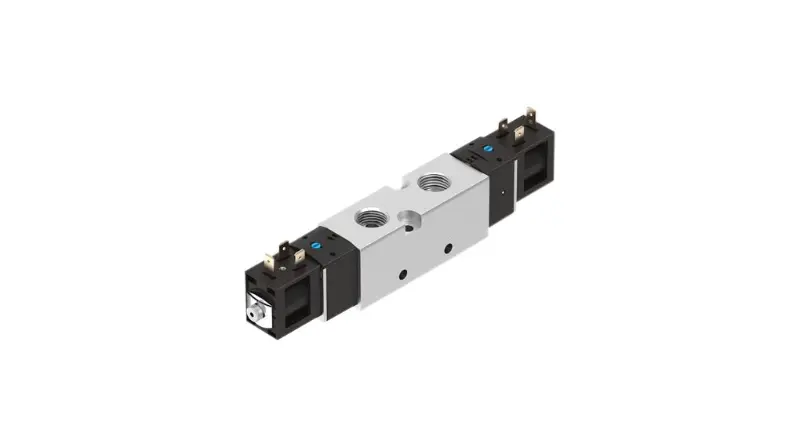

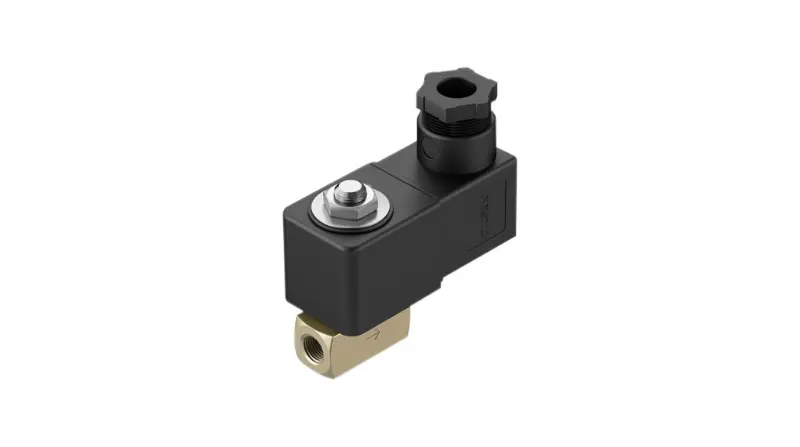

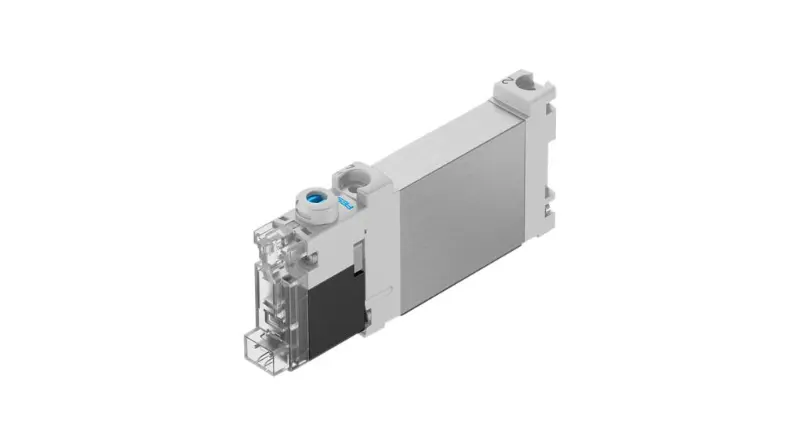

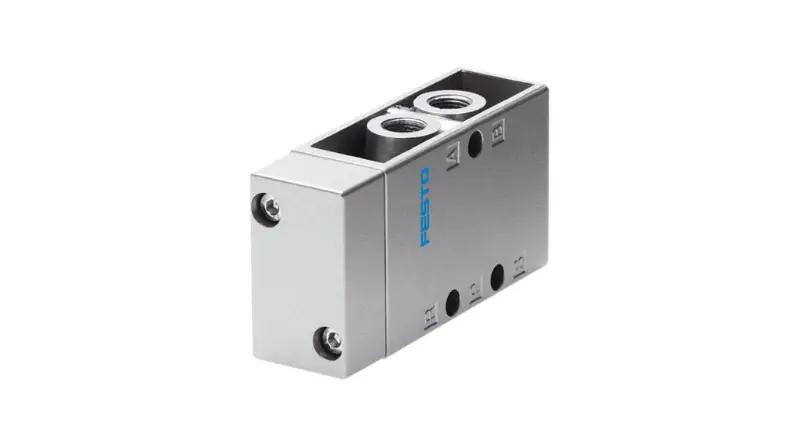

• Festo: این شرکت آلمانی بر پیشگامی در اتوماسیون پنوماتیک و الکتریکال تمرکز دارد. راهکارهای آن‌ها شامل سیستم‌های دیجیتالی، حسگرهای داخلی برای نگهداری پیش‌بینی‌شده و هوش مصنوعی برای کاهش خرابی‌ها و نشتی‌ها است. محصولات فستو برای کاربردهای دقیق و پیشرفته در محیط‌های تولید هوشمند (Industry 4.0) مناسب هستند.

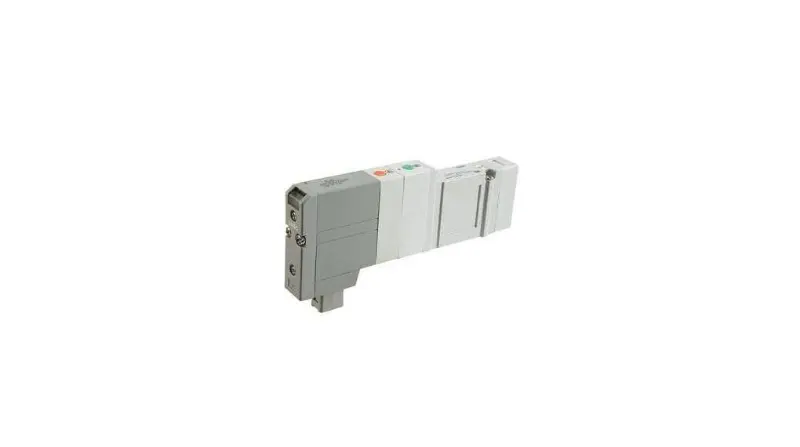

• SMC: این برند ژاپنی به دلیل طیف گسترده محصولات، کیفیت بالا و نوآوری در راه‌حل‌های صرفه‌جویی در انرژی شناخته شده است. SMC محصولاتی مانند رگلاتورهای تقویت‌کننده برای کاهش مصرف هوا و سیستم‌های مدیریت هوا برای نظارت بر شرایط آماده‌به‌کار ماشین‌آلات را ارائه می‌دهد. محصولات SMC در کاربردهای عمومی صنعتی و همچنین صنایعی مانند بسته‌بندی و خودروسازی به طور گسترده استفاده می‌شوند.
• Parker Hannifin: این شرکت جهانی بر ارائه راه‌حل‌های ارزشمند به مشتریان از طریق افزایش کارایی و بهره‌وری، کاهش هزینه‌ها و ارائه دقت بالا تمرکز دارد. محصولات آن‌ها شامل سیلندرها، شیرها و قطعات آماده‌سازی هوا (FRL) است و برای کاربردهای صنعتی متنوعی طراحی شده‌اند.

راهنمای نگهداری و عیب‌یابی: افزایش طول عمر و کارایی شیرهای پنوماتیک

برای افزایش طول عمر شیرهای پنوماتیک و جلوگیری از توقف‌های برنامه‌ریزی‌نشده، نگهداری صحیح و عیب‌یابی به موقع ضروری است.

نگهداری پیشگیرانه:

• تمیزکاری منظم: از یک پارچه نرم و خشک برای پاک کردن گرد و غبار و رطوبت از بدنه شیر و اتصالات استفاده کنید. این کار از خوردگی و آسیب به قطعات داخلی جلوگیری می‌کند.
• بازرسی دوره‌ای: به صورت منظم تمامی اتصالات و آب‌بندها را از نظر نشتی یا فرسودگی بررسی کنید.
• استفاده از واحد مراقبت: استفاده از واحد مراقبت هوای فشرده (شامل فیلتر، رگلاتور و روغن‌زن) برای تضمین کیفیت هوای ورودی به سیستم ضروری است. این واحد ذرات آلودگی و رطوبت را حذف کرده و عمر شیر را افزایش می‌دهد.

عیب‌یابی اولیه:

پیش از تماس با کارشناس، می‌توانید برخی مشکلات رایج را خودتان بررسی کنید:

• شیر عمل نمی‌کند: ابتدا از رسیدن ولتاژ صحیح به بوبین اطمینان حاصل کنید. از یک مولتی‌متر برای بررسی ولتاژ استفاده کرده و اتصالات الکتریکی را چک کنید. اگر بوبین سوخته یا آسیب دیده باشد (با علائمی مانند ترک یا بوی سوختگی)، باید تعویض شود.
• نشتی هوا: نشتی می‌تواند از آب‌بندهای فرسوده یا اتصالات نامناسب باشد. یکی از روش‌های مؤثر برای یافتن محل دقیق نشتی، استفاده از آب و صابون است.
• حرکت کند یا نامنظم: این مشکل ممکن است به دلیل فشار هوای نامناسب، گرفتگی در مسیر هوا یا آلودگی داخلی باشد. تمیز کردن منظم قطعات داخلی شیر از تجمع آلودگی جلوگیری می‌کند.
• سر و صدای بیش از حد: صدای زیاد ممکن است نشانه‌ای از لرزش ناشی از نصب نامناسب یا نوسانات فشار هوا باشد.
