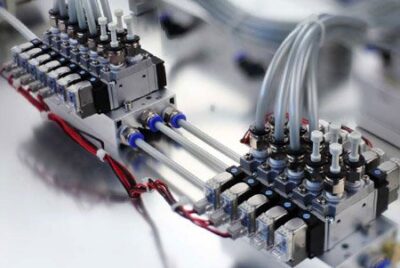

شیر برقی پنوماتیک

شیرهای برقی پنوماتیکی از نیروی الکترومغناطیسی برای کنترل هوای فشرده در بسیاری از کاربردهای صنعتی استفاده می‌کنند. این شیرها پایداری، واکنش سریع و طراحی انعطاف‌پذیری دارند که آن‌ها را برای اتوماسیون ایده‌آل می‌کند. چه در خطوط مونتاژ، حمل مواد، یا توزیع سیالات، این شیرها ثبات عملکردی را حفظ کرده و با تنظیم دقیق جریان به سیلندرهای پنوماتیکی، شیرها، ابزارهای هوای فشرده و موارد دیگر، مصرف انرژی را کاهش می‌دهند. این صفحه به طراحی پایه، اصول عملکرد و انواع مختلف موجود آن‌ها می‌پردازد.

طراحی و اصول عملکرد شیرهای برقی پنوماتیکی

بدنه شیرهای برقی پنوماتیکی

شیرهای برقی پنوماتیکی معمولاً از آلومینیوم ساخته می‌شوند که مزایای بسیاری مانند وزن کم و مقاومت در برابر خوردگی دارد. با این حال، برخی مدل‌ها بدنه‌ای از استیل ضد زنگ، پلاستیک یا ترکیب آلومینیوم و پلاستیک دارند. این ترکیب‌ها ممکن است برای محیط‌های خاصی که نیاز به مقاومت بالا در برابر شرایط سخت دارند، مورد استفاده قرار گیرند.

طراحی اسپول در شیرهای برقی پنوماتیکی

بیشتر شیرهای برقی پنوماتیکی از طراحی اسپول استفاده می‌کنند. در این طراحی، یک اسپول لغزنده داخل شیر وجود دارد که در طول حرکت خود سیل‌ها و بخش‌های مختلف شیر را به هم وصل یا جدا می‌کند. این اسپول دارای چندین سیل در طول خود است که می‌تواند در برابر فشار هوای داخلی شیر مقاومت کند و مسیر جریان هوا را کنترل کند. هنگامی که اسپول حرکت می‌کند، جریان هوا از یک پورت به پورت دیگر منتقل می‌شود یا مسدود می‌شود، که باعث کنترل دقیق فرآیندها در سیستم‌های پنوماتیکی می‌شود.

مشکل نشتی داخلی در طراحی اسپول

یکی از چالش‌های عمده در طراحی اسپول، ایجاد آب‌بندی کامل بدون نشتی است. به دلیل ساختار پیچیده اسپول و سیل‌ها، دستیابی به آب‌بندی 100 درصدی بدون هیچ‌گونه نشتی بسیار دشوار است. به همین دلیل، شیرهای برقی پنوماتیکی معمولاً دارای نشتی داخلی بسیار کم هستند که این مقدار نشتی در اکثر موارد قابل قبول است و تأثیری بر عملکرد کلی شیر ندارد.

نیروی مورد نیاز برای حرکت اسپول

یکی از ویژگی‌های قابل توجه شیرهای برقی پنوماتیکی، نیروی کم مورد نیاز برای حرکت اسپول است. این حرکت به فشار زیاد هوای ورودی نیاز ندارد و معمولاً فشار هوای سیستم تأثیر زیادی بر حرکت اسپول ندارد. همچنین، فنر موجود در شیرهای تک‌مستقر (mono-stable) نیز نیروی کمی دارد، که این امر منجر به مصرف کم توان توسط سولنوئیدها می‌شود. این ویژگی باعث می‌شود که شیرهای پنوماتیکی انرژی کمی مصرف کنند و در کاربردهای مختلف به صورت بهینه عمل کنند.

انواع عملکرد پیلوت در شیرهای پنوماتیکی

شیرهای پیلوت داخلی

شیرهای پیلوت داخلی از فشار ورودی سیستم به عنوان منبع انرژی برای فعال‌سازی عملکرد شیر استفاده می‌کنند. به عبارت دیگر، فشار هوای ورودی به سیستم به داخل شیر وارد شده و باعث حرکت اسپول یا سایر اجزای شیر می‌شود تا جریان هوا را کنترل کند. این نوع شیرها برای عملکرد صحیح نیاز به یک تفاوت فشار خاص دارند که معمولاً بین 0.1 تا 1.5 بار است. اگر فشار ورودی در هنگام فعال‌سازی سولنوئید خیلی کم باشد، شیر قادر به تغییر وضعیت نخواهد بود و عملکرد مورد نظر را انجام نمی‌دهد. شیرهای پیلوت داخلی برای استفاده در سیستم‌های فشار پایین یا کاربردهای خلاء مناسب نیستند، زیرا در این شرایط فشار کافی برای فعال‌سازی شیر وجود ندارد.

شیرهای پیلوت خارجی

شیرهای پیلوت خارجی به جای استفاده از فشار ورودی سیستم برای فعال‌سازی شیر، از یک کانال جداگانه برای اعمال فشار پیلوت استفاده می‌کنند. این نوع شیرها معمولاً در شرایطی استفاده می‌شوند که نیاز به کنترل دقیق‌تری از جریان هوا و فشار باشد. در این طراحی، شیر می‌تواند به طور مستقل از فشار ورودی سیستم عمل کرده و بیشتر به‌طور خودکار از یک منبع خارجی فشار برای عملکرد خود استفاده کند. این ویژگی باعث می‌شود که شیرهای پیلوت خارجی در کاربردهایی با نیاز به کنترل دقیق و مستقل از فشار ورودی بسیار مؤثر باشند.



آیا هوا می‌تواند به عنوان تنها عامل کاری (سیال) استفاده شود؟

شیرهای برقی پنوماتیکی و سیال‌های دیگر

سوالی که بسیاری از مهندسان می‌پرسند این است که آیا می‌توان از شیرهای برقی پنوماتیکی برای مایعاتی مانند آب یا روغن نیز استفاده کرد. پاسخ کوتاه این است که این کار توصیه نمی‌شود. اکثر شیرهای پنوماتیکی به‌طور خاص برای کار با هوا طراحی شده‌اند که به عنوان یک عامل یا «سیال» در سیستم‌های پنوماتیکی استفاده می‌شود. در این سیستم‌ها، هوا به عنوان گاز فشرده برای حرکت دادن اجزا و اعمال نیروی لازم به‌کار می‌رود.

این شیرها معمولاً به‌طور داخلی پیلوت شده‌اند، به این معنی که مقدار کمی هوا برای فعال‌سازی شیر از آن تخلیه می‌شود. یک نشتی کوچک از هوا معمولاً مشکلی ندارد، اما این کار برای آب، روغن یا سایر مایعات به هیچ وجه مناسب نیست. استفاده از این مایعات می‌تواند باعث خوردگی و واکنش‌های شیمیایی در شیر شود که عمر مفید آن را کاهش می‌دهد.

سازگاری مواد

مواد به‌کار رفته در شیرهای پنوماتیکی به‌طور خاص برای استفاده با هوا بهینه‌سازی شده‌اند. معمولاً این شیرها از آلومینیوم و سیل‌های NBR (رابر نیتریل بوتادین) یا HNBR (رابر نیتریل بوتادین هیدروژنه) ساخته می‌شوند. استفاده از مایعاتی مانند آب یا روغن ممکن است باعث واکنش‌های شیمیایی و خوردگی در این مواد شود که در نتیجه عملکرد شیر را تحت تأثیر قرار می‌دهد.

شیرهای تک‌مستقر و دو‌مستقر

شیر برقی تک‌مستقر

شیر برقی تک‌مستقر یا «یک‌حالته»، به این صورت عمل می‌کند که تنها در یک وضعیت ثابت قرار دارد و توسط یک فنر در موقعیت اولیه خود نگه داشته می‌شود. هنگامی که این شیر فعال می‌شود، به حالت دیگری تغییر می‌کند و وقتی برق قطع می‌شود، دوباره به وضعیت اولیه خود باز می‌گردد. این نوع شیرها فقط دو حالت دارند: یکی وضعیت فعال و دیگری وضعیت اولیه. به عبارت دیگر، این شیرها همیشه در یکی از این دو حالت قرار دارند.

شیر برقی دو‌مستقر

شیر برقی دو‌مستقر یا «دو‌حالته» به گونه‌ای طراحی شده است که با یک عملیات کوتاه می‌توان وضعیت آن را تغییر داد و شیر در همان وضعیت باقی می‌ماند. این شیرها به گونه‌ای طراحی شده‌اند که در هر دو طرف خود یک سولنوئید (یک نوع سیم‌پیچ الکتریکی) دارند که هرکدام مسئول تغییر وضعیت شیر به یک حالت خاص هستند. پس از تغییر وضعیت، شیر در همان وضعیت باقی می‌ماند و نیازی به برق دائم ندارد.

انواع شیرهای پنوماتیکی

شیرهای پنوماتیکی بر اساس تعداد پورت‌ها و تعداد وضعیت‌ها طبقه‌بندی می‌شوند. عدد اول نشان‌دهنده تعداد پورت‌های شیر است و عدد دوم نشان‌دهنده تعداد وضعیت‌های شیر می‌باشد. برای مثال، یک شیر ۳/۲ دارای سه پورت است و می‌تواند دو وضعیت مختلف داشته باشد (وضعیت فعال و وضعیت اولیه).

شیر 2/2 پنوماتیکی

شیرهای ۲/۲ راهه تک‌مستقر

شیرهای ۲/۲ راهه تک‌مستقر (یا یک‌حالته)، به این صورت عمل می‌کنند که تنها در یکی از دو وضعیت ثابت قرار دارند. این شیرها با یک نیرو (مثل نیروی فنر یا یک سیگنال الکتریکی) در وضعیت اولیه خود ثابت می‌مانند و فقط با اعمال یک سیگنال خارجی (مثلاً فعال‌سازی سولنوئید)، وضعیت‌شان تغییر می‌کند. پس از تغییر وضعیت، این شیرها در همان وضعیت باقی می‌مانند تا زمانی که دوباره سیگنال جدیدی برای تغییر وضعیت دریافت کنند.

شیرهای ۲/۲ راهه دو‌مستقر

شیرهای ۲/۲ راهه دو‌مستقر (یا دو‌حالته)، به گونه‌ای طراحی شده‌اند که در هر یک از دو وضعیت ممکن (مثلاً باز و بسته) می‌توانند قرار بگیرند و در همان وضعیت باقی بمانند، مگر اینکه سیگنال معکوس برای تغییر وضعیت به آنها داده شود. این نوع شیرها معمولاً به نام «چفت شونده» شناخته می‌شوند، چون در هر وضعیت خود “چفت” شده و نیازی به نیرو یا سیگنال برای حفظ وضعیت دارند.

 واژه “مستقر” در اینجا به معنی وضعیت پایدار یا ثابت شیر است. به عبارت دیگر، منظور از “تک‌مستقر” و “دو‌مستقر” در این متن، نوعی از شیرها است که به حالت‌های مختلفی می‌توانند تغییر وضعیت دهند، ولی بعد از تغییر وضعیت، در همان وضعیت باقی می‌مانند تا زمانی که یک سیگنال جدید برای تغییر وضعیت به آنها داده شود.

شیر برقی ۳/۲ پنوماتیکی

شیر ۳/۲ راهه دارای سه پورت و دو وضعیت است. از این شیرها معمولاً برای کنترل سیلندرهای یک‌عمله استفاده می‌شود. این شیر ابتدا سیلندر را پر می‌کند و سپس آن را تخلیه می‌کند تا یک حرکت کاری جدید انجام شود. بنابراین، یک شیر با دو پورت برای این منظور کافی نخواهد بود و پورت سومی برای تخلیه نیاز است.

شیرهای ۳/۲ راهه می‌توانند تک‌مستقر یا دو‌مستقر باشند. مانند شیرهای ۲/۲ راهه، شیرهای ۳/۲ راهه تک‌مستقر نیز می‌توانند در حالت بسته یا باز قرار بگیرند. در نمودار شیر برقی پنوماتیکی زیر، یک شیر ۳/۲ راهه تک‌مستقر به صورت عادی بسته نشان داده شده است.



شیر برقی ۵/۲ راهه پنوماتیکی

شیر ۵/۲ راهه دارای پنج پورت و دو وضعیت است. این شیرها معمولاً برای کنترل سیلندرهای دو‌عمله استفاده می‌شوند که به دو پورت خروجی از شیر نیاز دارند. شیرهای ۵/۲ راهه می‌توانند تک‌مستقر یا دو‌مستقر باشند.

شیر برقی ۵/۳ راهه پنوماتیکی

شیرهای ۵/۳ راهه دارای سه وضعیت هستند. وضعیت سوم برای متوقف کردن سیلندرهای دو‌عمله در یک موقعیت میانی استفاده می‌شود. این شیرها تک‌مستقر هستند و زمانی که سولنوئیدها فعال نباشند، به وضعیت مرکزی باز می‌گردند. برای تغییر وضعیت شیر به دو وضعیت دیگر، از دو سولنوئید استفاده می‌شود.

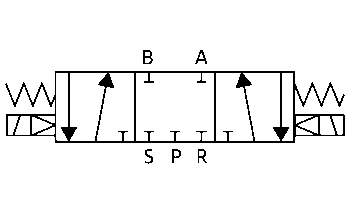

شیرهای ۵/۳ راهه در سه نوع مختلف موجود هستند: با وضعیت مرکز بسته، وضعیت مرکز تخلیه، و وضعیت مرکز فشرده. شیر با وضعیت مرکز بسته با نماد زیر نمایش داده می‌شود.



نتیجه‌گیری

شیرهای پنوماتیکی ابزارهای حیاتی در سیستم‌های پنوماتیک هستند که با توجه به نوع عملکرد و ویژگی‌های خاص خود، در صنایع مختلف کاربردهای متنوعی دارند. از شیرهای ۲/۲ و ۳/۲ راهه گرفته تا شیرهای ۵/۲ و ۵/۳ راهه، هرکدام نقش ویژه‌ای در کنترل جریان هوا و بهینه‌سازی عملکرد سیستم‌های پنوماتیکی ایفا می‌کنند. انتخاب صحیح نوع شیر پنوماتیکی می‌تواند تأثیر زیادی در بهبود بهره‌وری، کاهش هزینه‌ها و افزایش طول عمر سیستم‌ها داشته باشد.
