راهنمای جامع شیر پنوماتیک

در دنیای صنعت، کنترل دقیق جریان هوا نقشی حیاتی در بهینه‌سازی عملکرد تجهیزات مختلف دارد. شیرهای پنوماتیک، قلب تپنده سیستم‌های اتوماسیون صنعتی هستند که وظیفه تنظیم و هدایت هوای فشرده را بر عهده دارند. این قطعات کلیدی، با فراهم کردن کنترل دقیق و سریع، باعث بهبود عملکرد، افزایش بهره‌وری و کاهش هزینه‌های عملیاتی می‌شوند.

اگر به دنبال خرید، بررسی قیمت یا کسب اطلاعات فنی درباره شیرهای پنوماتیک هستید، این صفحه به شما کمک می‌کند تا با آگاهی کامل بهترین انتخاب را انجام دهید.

مجموعه پنومات: تامین کننده انواع شیر پنوماتیک و تجهیزات صنعتی مجموعه پنومات با سال‌ها تجربه در حوزه تأمین تجهیزات پنوماتیک، مفتخر است که انواع شیرهای پنوماتیک را از بهترین برندهای معتبر جهانی با مناسب‌ترین قیمت به مشتریان خود ارائه می‌دهد. برای دریافت اطلاعات بیشتر و ثبت سفارش، با ما تماس بگیرید.

شیر پنوماتیک چیست و چرا در صنعت ضروری است؟

شیر پنوماتیک از ابزارهای حیاتی در سیستم‌های اتوماسیون صنعتی محسوب می‌شود که به کمک آن می‌توان جریان هوا یا گاز را به‌طور دقیق کنترل کرد. در واقع، این شیرها با تنظیم مسیر و میزان عبور سیال، نقشی کلیدی در بهبود عملکرد و افزایش بهره‌وری ماشین‌آلات و فرآیندهای تولیدی دارند.

در عمل، وقتی نیاز به تغییر جهت، قطع یا اتصال جریان سیال وجود دارد، شیر پنوماتیک وارد عمل می‌شود. به عنوان مثال، در یک خط تولید صنعتی، با استفاده از این شیر می‌توان فشار و دبی گاز یا هوا را کنترل کرد تا ماشین‌آلات به صورت بهینه و دقیق عمل کنند. از ویژگی‌های برجسته شیر پنوماتیک می‌توان به سرعت پاسخگویی، سادگی در نصب و نگهداری و همچنین سازگاری با محیط‌های صنعتی سخت اشاره کرد. با وجود ساختار ساده و در عین حال هوشمندانه‌شان، این ابزارها باعث تضمین ایمنی و کارایی سیستم‌های اتوماسیون می‌شوند و به عنوان یکی از اجزای اصلی در طراحی و بهینه‌سازی خطوط تولید شناخته می‌شوند.

کاهش هزینه و بهبود عملکرد در صنعت پنوماتیک

شیرهای پنوماتیکی با کنترل دقیق جریان هوا یا گاز، نقش مهمی در کاهش هزینه‌های عملیاتی دارند. وقتی جریان سیالات به شکل به‌موقع و دقیق تنظیم شود، انرژی کمتری هدر می‌رود و نیاز به تعمیرات و نگهداری مکرر نیز به حداقل می‌رسد.

همچنین، استفاده از این شیرها موجب می‌شود که سیستم‌های صنعتی با سرعت و دقت بیشتری عمل کنند. در واقع، با کنترل بهتر جریان، فرآیندهای تولیدی روان‌تر پیش می‌روند و احتمال بروز خطا در ماشین‌آلات به شدت کاهش پیدا می‌کند. به عبارت دیگر، خطوط تولید با بهره‌وری بالاتر کار کرده و کیفیت محصول نهایی نیز بهبود می‌یابد.

اجزا و مشخصات فنی مهم در شیر پنوماتیک

برای انتخاب شیر مناسب، شناخت اجزای مهم و مشخصات فنی آن ضروری است.

۱. رزوه‌ها

رزوه در شیر پنوماتیک، یکی از بخش‌های کلیدی برای اتصال محکم و ایمن قطعات به یکدیگر است. این رزوه‌ها بر اساس استانداردهای صنعتی طراحی شده‌اند تا نصب و تعویض قطعات به‌راحتی انجام شود. به طور کلی، رزوه‌های بزرگ‌تر (مانند ۱/۲ و ۳/۴ اینچ) در تجهیزاتی استفاده می‌شوند که نیاز به جریان هوای بالاتری دارند، در حالی که رزوه‌های کوچک‌تر (مانند ۱/۸ و ۱/۴ اینچ) بیشتر برای سیستم‌های دقیق‌تر و کنترل‌های ظریف‌تر کاربرد دارند.

استفاده‌ی صحیح از شیر پنوماتیک و انتخاب رزوه‌ی مناسب، علاوه بر بهبود عملکرد سیستم‌های پنوماتیکی، باعث کاهش مصرف انرژی و افزایش ایمنی تجهیزات می‌شود.

۲. جریان عبوری و دبی

در سیستم‌های پنوماتیک، درک دو مفهوم جریان عبوری (Flow Rate) و دبی (Flow) برای انتخاب شیر مناسب ضروری است. این دو مفهوم به میزان هوای فشرده‌ای که از شیر عبور می‌کند، اشاره دارند.

• دبی یک کمیت کلی در علم مکانیک سیالات است که به میزان حجم سیال عبوری از یک نقطه در واحد زمان (مثلاً لیتر بر دقیقه) اطلاق می‌شود. این مفهوم برای همه سیالات (گاز و مایع) کاربرد دارد.
• جریان عبوری (ضریب جریان Cv) یک مشخصه فنی است که به‌طور خاص برای شیرها تعریف می‌شود. این پارامتر نشان‌دهنده حداکثر دبی هوایی است که یک شیر می‌تواند در شرایط استاندارد (فشار و دمای مشخص) از خود عبور دهد.

عوامل مؤثر بر جریان عبوری و انتخاب شیر: برای انتخاب شیر با جریان عبوری مناسب، باید به نکات زیر توجه کنید:

• قطر نامی (Orifice Size): هرچه قطر داخلی مسیر عبور هوا در شیر بزرگ‌تر باشد، میزان جریان عبوری افزایش می‌یابد.
• تعداد و نوع مجاری شیر: شیرهای ۵/۲ و ۵/۳ معمولاً جریان بیشتری را نسبت به شیرهای ۲/۲ و ۳/۲ عبور می‌دهند.
• فشار کاری: میزان جریان عبوری به فشار ورودی و اختلاف فشار بین ورودی و خروجی بستگی دارد. هرچه اختلاف فشار بیشتر باشد، جریان افزایش می‌یابد.
• نوع کنترل شیر: شیرهای پایلوتی معمولاً جریان عبوری بهتری نسبت به شیرهای مکانیکی یا دستی ارائه می‌دهند.

۳. محدوده فشار کاری

محدوده فشار کاری در شیرهای پنوماتیکی معمولاً بین ۲ تا ۱۰ بار است، اما این مقدار بسته به نوع شیر و برند تولیدکننده متفاوت است.

• عوامل مؤثر بر محدوده فشار کاری:
  • طراحی و جنس بدنه: شیرهای ساخته‌شده از آلیاژهای مقاوم‌تر مانند فولاد ضدزنگ، معمولاً محدوده فشار بالاتری دارند.
  • نوع عملکرد شیر: برخی شیرها، مانند شیرهای پایلوتی، ممکن است به فشار ورودی کمتری نیاز داشته باشند.
  • کاربرد صنعتی: در صنایع خودروسازی، دارویی، غذایی و نفت و گاز، بسته به نیاز، محدوده فشار کاری شیرها تغییر می‌کند.

انواع دسته‌بندی شیر پنوماتیک

شیر پنوماتیک بر اساس عملکرد و ساختار به دسته‌های مختلفی تقسیم می‌شوند که در ادامه به آن‌ها می‌پردازیم.

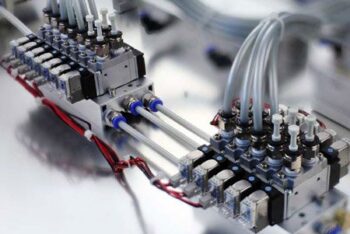

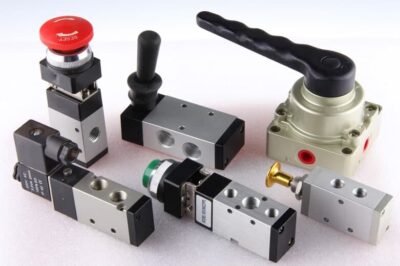

۱. شیرهای کنترل جهت پنوماتیک

این شیرها، فرماندهی سیستم‌های پنوماتیک را بر عهده دارند و با تغییر وضعیت داخلی خود، مسیر حرکت هوا یا گاز را در سیستم پنوماتیکی هدایت می‌کنند. این شیرها بر اساس تعداد پورت‌ها و وضعیت‌ها به انواع مختلفی تقسیم می‌شوند:

انواع شیر کنترل جهت بر اساس مکانیزم فعال‌سازی:

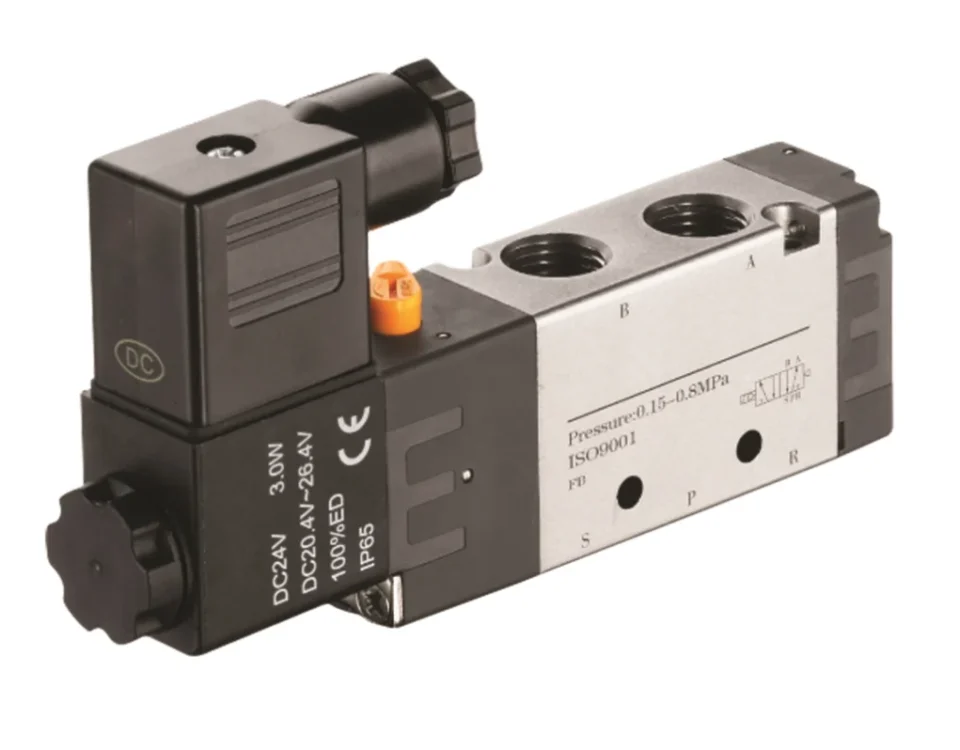

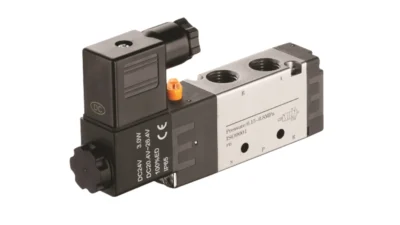

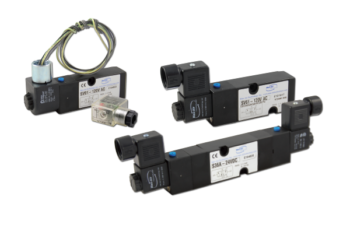

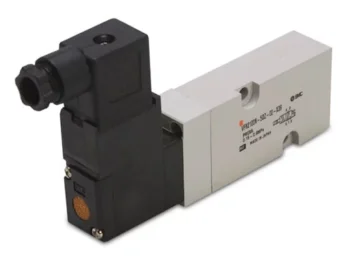

• شیر برقی پنوماتیک (سلونوئید ولو): با دریافت سیگنال الکتریکی فعال می‌شود. این شیرها به دلیل سرعت و دقت بالا در اتوماسیون صنعتی بسیار پرکاربرد هستند.
• شیر دستی پنوماتیک: برای فعال شدن به نیروی فیزیکی اپراتور نیاز دارد. این شیرها در مواقعی که نیاز به دخالت مستقیم کاربر وجود دارد، استفاده می‌شوند.
• شیر سیگنال پنوماتیک: به جای برق، با یک سیگنال هوای فشرده فعال می‌شود و در محیط‌هایی که امکان استفاده از برق وجود ندارد، کاربرد دارد.
• شیر پایلوت و غیرپایلوت: شیرهای پایلوت با یک سیگنال کم‌فشار، جریان اصلی را کنترل می‌کنند، در حالی که شیرهای غیرپایلوت مستقیماً با نیروی مکانیکی عمل می‌کنند.

۲. شیرهای کنترل جریان پنوماتیک

این شیرها به‌منظور تنظیم و کنترل سرعت جریان گاز یا هوا طراحی شده‌اند.

• شیر کنترل جریان ثابت: دارای دبی ثابت و غیرقابل تغییر است.
• شیر کنترل جریان قابل تنظیم: دبی جریان در آن قابل تنظیم است و در سیستم‌های با نیاز به دقت بالا کاربرد دارد.
• شیر کنترل جریان دوطرفه: می‌تواند جریان را در هر دو جهت کنترل کند.
• شیر کنترل جریان با عملگر: به‌طور خودکار دبی جریان را تنظیم می‌کند و در سیستم‌های اتوماسیون پیشرفته کاربرد دارد.

۳. شیرهای کنترل فشار پنوماتیک

این شیرها نقش حیاتی در تنظیم و حفظ فشار کاری سیستم ایفا می‌کنند.

• شیر محدودکننده فشار: فشار ورودی را محدود می‌کند تا از آسیب به تجهیزات جلوگیری شود.
• شیر تنظیم‌کننده فشار: فشار خروجی را ثابت نگه می‌دارد، حتی اگر فشار ورودی تغییر کند.
• شیر تابع فشار: با نظارت بر فشار، در صورت لزوم سیگنالی برای فعال‌سازی سایر بخش‌های سیستم ارسال می‌کند.

۴. شیرهای تخصصی برای محیط‌های خاص

• شیر برای محیط‌های پر از گرد و غبار: برای صنایع معدن‌کاری، ساخت‌وساز و تولید سیمان، با مقاومت بالا در برابر آلاینده‌ها.
• شیر برای صنایع شیمیایی: از موادی مانند فولاد ضدزنگ یا پلاستیک‌های مقاوم ساخته شده تا در برابر مواد خورنده مقاومت کند.
• شیر برای صنایع غذایی: از مواد بهداشتی و غیرسمی ساخته شده و طراحی آن‌ها به گونه‌ای است که به راحتی تمیز شوند.

قیمت و خرید شیر پنوماتیک

قیمت شیرهای پنوماتیکی به عوامل مختلفی بستگی دارد که هر کدام می‌توانند تأثیر چشمگیری بر هزینه نهایی داشته باشند:

• برند و کشور سازنده: محصولات برندهای معتبر و خارجی معمولاً قیمت بالاتری دارند.
• جنس بدنه و قطعات داخلی: استفاده از مواد مقاوم مانند استیل ضدزنگ یا برنج، قیمت را افزایش می‌دهد.
• پیچیدگی طراحی و تعداد پورت‌ها: هرچه طراحی پیچیده‌تر و تعداد پورت‌های ورودی و خروجی بیشتر باشد، هزینه تولید نیز افزایش می‌یابد.
• سایز و ابعاد: شیرهای بزرگتر به دلیل نیاز به مواد اولیه بیشتر، گران‌تر هستند.
• فشار و دمای کاری: شیرهایی که برای شرایط فشارهای بالا یا دماهای شدید طراحی شده‌اند، هزینه بیشتری دارند.
• استانداردها و گواهینامه‌ها: محصولاتی که طبق استانداردهای بین‌المللی مانند ISO یا CE تولید می‌شوند، معمولاً قیمت بالاتری دارند.

در نهایت، انتخاب محصول مناسب، علاوه بر بهینه‌سازی عملکرد، به کاهش هزینه‌های نگهداری در درازمدت نیز کمک شایانی می‌کند.

چرا پنومات دات کام؟

مجموعه پنومات به عنوان یک تامین‌کننده جامع و پیشرو در حوزه قطعات پنوماتیک، با افتخار خدمات خود را در تأمین انواع شیرهای پنوماتیکی و تمامی اجزای مورد نیاز صنعت به مشتریان ارائه می‌دهد. هدف ما، ارائه قطعات با بالاترین کیفیت، عملکرد مطمئن و قیمت رقابتی است.

برای دریافت مشاوره تخصصی و خرید انواع شیرهای پنوماتیک، همین حالا با کارشناسان ما تماس بگیرید.
