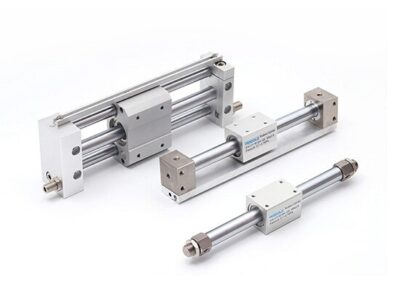

جک رادلس یک مؤلفه پنوماتیکی است که قابلیت جابجایی بار در مسیر خطی با استفاده از هوای فشرده را دارد. برخلاف جک پنوماتیکی سنتی که از یک میله برای هل دادن یا کشیدن بار از طریق پیستون استفاده می‌کند، جک رادلس بار را در کنار پیستون جابجا می‌کند. این طراحی مزایای مهمی را به همراه دارد، از جمله: دستیابی به طول کورس برابر در فضای کمتر، حذف مشکل خم شدن میله در بارهای سنگین یا کورس‌های طولانی، و تأمین نیروی برابر در هر دو جهت حرکت. سیلندر بدون میله به‌طور گسترده‌ای در کاربردهایی مانند جابجایی مواد، بارگذاری، بالابری، برش نوارها و موارد مشابه مورد استفاده قرار می‌گیرد. شکل ۱ نمونه‌ای از یکجک رادلس را نشان می‌دهد.
مجموعه پنومات به عنوان یکی از تأمین‌کنندگان معتبر قطعات پنوماتیک، طیف کاملی از جک‌های رادلس با کیفیت بالا و استانداردهای بین‌المللی را در اختیار صنایع مختلف قرار می‌دهد. برای تهیه جک رادلی و دریافت مشاوره با مشاورین مجموعه پنومات در ارتباط باشید.
انواع جک رادلس
سه نوع اصلی جک رادلس وجود دارد که تفاوت آن‌ها در نحوه اتصال پیستون به کالسکه برای حرکت بار است:
نوع مغناطیسی:
در این نوع، اتصال بین پیستون و کالسکه به‌صورت مغناطیسی انجام می‌شود. این طراحی امکان ساخت جک کاملاً بدون نشتی را فراهم می‌سازد. با این حال، احتمال جدا شدن پیستون از کالسکه (de-coupling) و چرخش ناخواسته کالسکه از جمله معایب این روش محسوب می‌شود.
نوع کابلی:
در این مدل، یک کابل به پیستون متصل شده و از طریق قرقره‌هایی در هر دو انتهای جک عبور کرده و به کالسکه متصل می‌شود. این طراحی بسیار ساده است، اما استهلاک کابل می‌تواند باعث کاهش دقت موقعیت‌یابی شود. همچنین کشیدگی کابل در طول زمان می‌تواند منجر به نشتی هوا شود.
نوع شیار‌دار (Slotted):

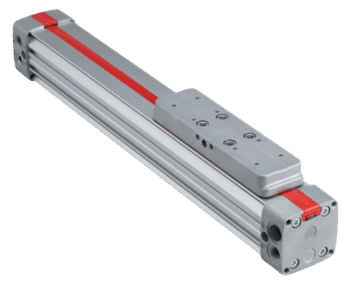

در این نوع، بدنه سیلندر دارای یک شیار در طول خود است و دو نوار فلزی داخلی و خارجی (که در شکل ۲ با رنگ قرمز نمایش داده شده‌اند) از نشتی هوا جلوگیری می‌کنند. در این طراحی، اتصال مکانیکی مستقیم بین پیستون و کالسکه برقرار است. این ویژگی باعث شده که جک‌های نوع شیار‌دار بیشترین انعطاف‌پذیری را داشته و به‌طور گسترده‌ای مورد استفاده قرار گیرند. در این مقاله نیز تمرکز بر همین نوع خواهد بود و نمونه آن در شکل ۲ نشان داده شده است.
جک رادلس چگونه کار می‌کند؟

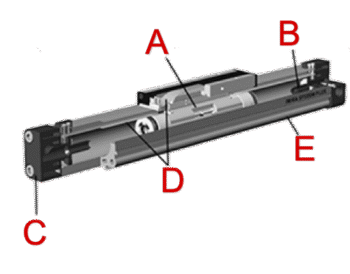

اجزای اصلی یک جک پنوماتیکی رادلس را می‌توان در شکل ۳ مشاهده کرد. پیستون داخلی (A) درون محفظه استوانه‌ای (E) حرکت می‌کند و با استفاده از فشار هوای فشرده جابه‌جا می‌شود. با توجه به میزان فشار واردشده از هر یک از ورودی‌های هوا، پیستون در راستای طول جک به یکی از دو جهت حرکت می‌کند.
پیستون به کالسکه‌ای متصل است که بار موردنظر روی آن نصب می‌شود. این کالسکه همراه با پیستون حرکت کرده و بار را به‌صورت خطی جابه‌جا می‌کند. نوارهای فلزی (D) که در دو طرف شیار بدنه قرار دارند، ضمن حفظ آب‌بندی مناسب، اجازه می‌دهند کالسکه در امتداد بدنه حرکت کند. در زیر کالسکه، این نوارها به‌صورت کنترل‌شده کنار زده می‌شوند تا ارتباط مکانیکی مستقیم بین پیستون و کالسکه برقرار شود.
در دو انتهای جک، ضربه‌گیرهای قابل تنظیم (B) قرار دارند که از برخورد ناگهانی و شدید کالسکه با درپوش‌های انتهایی (C) در انتهای کورس جلوگیری می‌کنند. شکل ۴ طراحی جک رادلس از نوع شیار‌دار را نمایش می‌دهد و نحوه‌ی ایجاد اتصال مکانیکی بین پیستون و کالسکه از طریق نوارهای فلزی را به‌تصویر می‌کشد.
ملاحظات مربوط به بار (Load Consideration)
درک صحیح از نحوه تأثیر بارها بر عملکرد یک جک رادلس برای اطمینان از عملکرد صحیح آن ضروری است. وزن‌های متفاوت، موقعیت قرارگیری بار و سرعت حرکت می‌توانند منجر به ایجاد ممان (گشتاور) شوند که باید در طراحی در نظر گرفته شود.

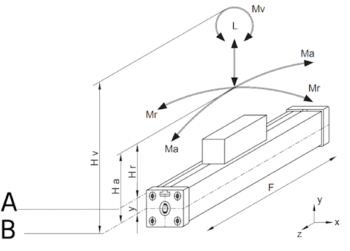

گشتاور یا Moment نیرویی است که باعث چرخش یک جسم حول یک نقطه یا محور مشخص می‌شود. در شکل ۵، سه نوع گشتاور اصلی که باید مورد توجه قرار گیرند نشان داده شده‌اند. برای اطمینان از این که نیروی اعمال‌شده از حد مجاز جک رادلس بیشتر نباشد، می‌توان این گشتاورها را با مقادیر منتشرشده در دیتاشیت سازنده مقایسه کرد.
انواع Moment و نحوه تأثیر آن‌ها:
- Pitch (Ma): جک رادلس معمولاً در برابر این نوع گشتاور مقاومت خوبی دارد، به‌ویژه اگر کالسکه بلند باشد. نیروهای شتاب‌گیری و توقف (شتاب و ترمز) این گشتاور را تحت تأثیر قرار می‌دهند.
- Roll (Mr): نسبت به این نوع گشتاور بسیار حساس است. اگر بار به‌صورت خارج از مرکز قرار گیرد، می‌تواند باعث ایجاد این گشتاور شود.
- Yaw (Mv): تا حدی نسبت به این نوع گشتاور حساس است، اما معمولاً کمتر از دو مورد دیگر رخ می‌دهد.
فرمول محاسبه گشتاور:
- Moment: Force x Distance
- Force (نیرو): معمولاً وزن بار در نظر گرفته می‌شود.
- Distance (فاصله): فاصله بین مرکز جرم بار تا مرکز جرم کالسکه (Carrier).
پس از محاسبه، باید مقدار به‌دست‌آمده را با مقادیر مجاز ذکرشده در دیتاشیت جک رادلس مقایسه کنید تا از عملکرد ایمن و بدون مشکل اطمینان حاصل گردد.
شتاب و کاهش شتاب در جک رادلس
جک رادلس برخلاف سیلندرهای پنوماتیکی معمولی که دارای میله هستند، باید نیروهای ناشی از شتاب و کاهش شتاب را تحمل کند. این نیروها مشابه تکان‌هایی هستند که هنگام حرکت ناگهانی یا توقف سریع خودرو احساس می‌کنیم و باعث وارد شدن نیرویی به عقب یا جلو می‌شوند. میزان این نیرو از حاصل‌ضرب جرم در شتاب یا کاهش شتاب به دست می‌آید. در هنگام کاهش سرعت، باید به بالشتک‌های تنظیم‌پذیر انتهای کورس نیز توجه کرد تا از ضربه‌های شدید جلوگیری شود. همچنین اصطکاک و نیروی شروع حرکت نیز بر نیروی کل موثر هستند و باید در طراحی در نظر گرفته شوند.
نکات مهم در نصب عمودی جک رادلس
در کاربردهای عمودی، دو نکته مهم وجود دارد که باید به آن‌ها توجه شود. نخست اینکه جک باید بتواند نیروی گرانش را در حین جابجایی و نگهداری بار تحمل کند. دوم اینکه برای جلوگیری از جابجایی ناخواسته بار به علت نیروی گرانش، لازم است که سیستم هوای فشرده بدون نشتی باشد و فشار هوا به طور پیوسته تامین شود تا بار در موقعیت خود ثابت باقی بماند.
اجزای مورد نیاز برای عملکرد جک رادلس
برای کارکرد صحیح جک رادلس، نیاز به سیستم‌های پنوماتیکی مکملی مانند منبع هوای فشرده و تمیز، شیرهای سلونوئیدی برای کنترل جریان هوا و شلنگ‌های پنوماتیکی جهت انتقال هوا به نقاط مختلف جک وجود دارد. این اجزا تضمین می‌کنند که هوای فشرده به صورت دقیق و بدون وقفه به جک منتقل شود و حرکت مطلوب فراهم گردد.
مزایا و معایب جک رادلس
جک رادلس به دلیل حذف میله، فضای کمتری نسبت به سیلندرهای سنتی اشغال می‌کند و همین باعث می‌شود در محیط‌های با محدودیت فضا بسیار کاربردی باشد. همچنین حذف میله باعث می‌شود نگرانی از بابت خمیدگی یا شکست میله در اثر بارهای سنگین یا کورس طولانی برطرف شود. نیروی یکسانی در هر دو جهت حرکت ارائه می‌دهد که برای کاربردهای دوطرفه اهمیت دارد. در مقابل، این جک‌ها نسبت به گرد و غبار و آلودگی حساس‌تر هستند و طول حرکت بار محدود به طول سیلندر است. همچنین نوارهای داخلی و خارجی که وظیفه آب‌بندی را دارند ممکن است در طول زمان فرسوده شوند و باعث نشتی هوا شوند.
تجهیزات جانبی جک رادلس
از تجهیزات جانبی معمول می‌توان به پایه‌های نصب اشاره کرد که از جک حمایت می‌کنند و از چرخش ناخواسته آن جلوگیری می‌نمایند. همچنین نصب مرکزی برای جک‌های بلند کاربرد دارد تا نیرو را به صورت یکنواخت در طول جک پخش کند. کلیدهای محدود کننده برای تشخیص موقعیت بار و جلوگیری از حرکت بیش از حد مورد استفاده قرار می‌گیرند. خود حامل نیز نقش نگهداشتن و حرکت بار را در طول جک ایفا می‌کند.
کاربردهای صنعتی جک رادلس
جک رادلس به دلیل ویژگی‌های خاص خود در صنایع مختلف کاربرد فراوانی دارد. این کاربردها شامل صنعت خودرو، تولید، رباتیک، صنایع غذایی و نوشیدنی، بسته‌بندی، دوخت صنعتی، بالابرهای انبار، چاپ، رنگ‌پاشی، ساخت لاستیک و دسته‌بندی نوری می‌شود. قابلیت حرکت دقیق و فضای اشغالی کم، این جک را برای این صنایع جذاب کرده است.
معیارهای انتخاب جک رادلس
در انتخاب جک رادلس باید به پارامترهای متعددی توجه کرد. سرعت کورس که سرعت حرکت پیستون را نشان می‌دهد، باید با توجه به فشار هوای موجود و وزن بار تعیین شود. بار تحملی حامل باید قابلیت حمل بار نصب‌شده را به صورت ایمن داشته باشد. طول مرده، بخشی از جک است که به دلیل وجود اجزای داخلی و فضای انتهایی قابل استفاده نیست و باید برای تعیین طول کاری دقیق در نظر گرفته شود. طول کورس یا همان فاصله‌ای که بار حرکت می‌کند، باید متناسب با نیاز انتخاب شود. فشار هوای ورودی باید در طول عملکرد ثابت و کافی باشد تا حرکت یکنواخت تضمین گردد. همچنین قطر سیلندر باید با توجه به ظرفیت و نیروی مورد نیاز انتخاب شود تا عملکرد مطلوب حاصل شود.
نتیجه‌گیری
جک رادلس با طراحی بدون میله، فضای کمتری اشغال و نیروی برابر در هر دو جهت فراهم می‌کند، که موجب افزایش دقت و کارایی حرکت خطی می‌شود. این فناوری به‌ویژه در کاربردهای با محدودیت فضا و نیاز به عملکرد پایدار، گزینه‌ای ایده‌آل است. مجموعه پنومات با ارائه محصولات استاندارد و باکیفیت، همراهی قابل‌اعتماد برای صنایع ایرانی است.
