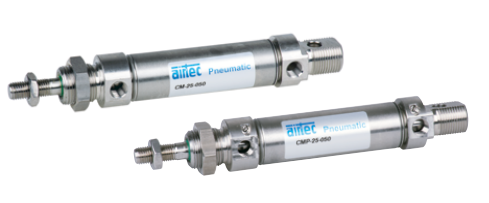

جک قلمی پنوماتیک
جکهای قلمی پنوماتیک (Roundline Cylinders) از پرکاربردترین انواع سیلندرهای بادی در سیستمهای اتوماسیون صنعتی هستند. طراحی ظریف، ابعاد جمعوجور و…
جکهای قلمی پنوماتیک (Roundline Cylinders) از پرکاربردترین انواع سیلندرهای بادی در سیستمهای اتوماسیون صنعتی هستند. طراحی ظریف، ابعاد جمعوجور و عملکرد دقیق این سیلندرها، آنها را به انتخابی ایدهآل برای پروژه‌هایی با محدودیت فضا یا نیاز به حرکت‌های ظریف تبدیل کرده است.
طراحی فشرده، کارایی بالا
یکی از اصلی‌ترین مزایای جکهای قلمی، طراحی باریک و فشرده آن‌هاست. این ویژگی به‌ویژه در ماشین‌آلاتی که فضای نصب محدود دارند، اهمیت دارد. بدنه‌ی استوانه‌ای شکل این جک‌ها باعث میشود نصب آنها در ساختارهای متراکم و دستگاه‌های ریزاندام به‌آسانی انجام شود.
عملکرد دقیق برای کاربردهای حساس
مهندسان معمولاً از جکهای قلمی در کاربردهایی استفاده می‌کنند که نیاز به حرکت نرم و کنترل‌شده دارند؛ مانند جابجایی قطعات کوچک، باز و بسته کردن فک‌های نگه‌دارنده، یا اجرای حرکات ظریف در تجهیزات بستهبندی و الکترونیکی. این جک‌ها در دو نوع یک‌طرفه (Single Acting) و دوطرفه (Double Acting) تولید میشوند و با استفاده از هوای فشرده، حرکت رفت و برگشت دقیقی ایجاد می‌کنند.
قابلیت جذب ضربه و نصب سریع
بسیاری از مدلهای قلمی دارای ضربه‌گیر داخلی یا ثابت هستند که از آسیب به پیستون در پایان حرکت جلوگیری میکند. برخی از نسخه‌ها نیز امکان نصب ضربه‌گیر قابل تنظیم را دارند. این ویژگی‌ها علاوه بر کاهش استهلاک، باعث عملکرد روان‌تر جک میشوند.
از نظر نصب، طراحی استاندارد و وزن سبک، فرآیند راه‌اندازی و تعویض را سریع و ساده کرده و برای محیطهای صنعتی پرسرعت بسیار مناسب است.
مزایای جک پنوماتیکی قلمی در یک نگاه
- 🔹 طراحی باریک و مناسب برای فضاهای محدود
- 🔹 حرکت دقیق و کنترل‌شده
- 🔹 مناسب برای کارهای سبک و حساس
- 🔹 نصب آسان و سریع
- 🔹 قابلیت استفاده در طیف وسیعی از صنایع سبک و نیمه‌سنگین
- 🔹 مصرف بهینه هوای فشرده
کاربردهای متداول جکهای قلمی
جکهای قلمی در صنایع مختلفی استفاده میشوند، از جمله:
- تجهیزات مونتاژ قطعات الکترونیکی
- رباتیک سبک و گیره‌های خودکار
- ماشین‌های پرکن و بستهبندی
- تجهیزات پزشکی و آزمایشگاهی
- خطوط تولید با فضای فشرده
- دستگاه‌های تست دقیق
نیاز به مشاوره در انتخاب جک قلمی دارید؟
اگر در حال طراحی یا به‌روزرسانی سیستمهای اتوماسیون خود هستید و به راهکاری مطمئن و جمعوجور برای جابه‌جایی دقیق قطعات نیاز دارید، جکهای قلمی می‌توانند انتخابی مناسب باشند.
تیم فنی مجموعه پنومات آماده است تا با ارائه‌ی مشاوره تخصصی، بررسی دقیق نیاز پروژه‌ی شما و تامین قطعات باکیفیت، در مسیر انتخاب و خرید جک مناسب همراهتان باشد.
👈 برای دریافت مشاوره یا ثبت سفارش، همین حالا با ما در تماس باشید.
سوالات متداول
-
جک قلمی پنوماتیک یک سیلندر باریک با مقطع گرد است که با هوای فشرده حرکت خطی ایجاد میکند. برای کاربردهای سبک مثل جابجایی قطعات کوچک، گیرهها و مونتاژ در اتوماسیون استفاده میشود.
-
طراحی جمعوجور، وزن سبک و قیمت پایینتر آنها را برای فضاهای محدود و کاربردهای با بار کم (تا 6 بار فشار) ایدهآل میکند.
-
در صنایع الکترونیک، بستهبندی، نساجی، پزشکی و مونتاژ قطعات کوچک (مثل مدارهای الکترونیکی) به دلیل اندازه کوچکشان پرکاربردند.
-
خیر، به دلیل قطر کوچک (6 تا 40 میلیمتر) و فشار کاری پایین (معمولاً 1-6 بار)، برای بارهای سبک تا متوسط مناسباند.
-
با سنسورهای مغناطیسی یا سوئیچهای نیوماتیکی (Reed Switches) میتوان آنها را با PLC یا سیستمهای کنترلی برای ردیابی موقعیت ادغام کرد.
-
با استفاده از فیلترهای هوا برای حذف رطوبت، روغنکاری منظم و جلوگیری از بارگذاری بیش از حد، عمر جک (معمولاً 5-7 سال) افزایش مییابد.
-
بله، مدلهای استیل ضدزنگ (Stainless Steel) برای محیطهای بهداشتی مثل صنایع غذایی یا دارویی مناسباند.
-
نشتی هوا، گرفتگی شیرها یا خرابی مهر و موم (Seals) از مشکلات رایج است که با نگهداری منظم و بررسی کمپرسور قابل پیشگیری است.
-
به قطر پیستون (6-40 میلیمتر)، طول کورس (تا 500 میلیمتر)، نوع تکاثر یا دواثر، فشار کاری و استاندارد (مثل ISO 6432) توجه کنید.
