جک چهارمیل SMC

جک چهار میل پنوماتیک SMC یکی از پیشرفته‌ترین و پرکاربردترین تجهیزات در حوزه اتوماسیون صنعتی است که به دلیل طراحی منحصربه‌فرد و عملکرد قابل اعتماد، در صنایع مختلف جایگاه ویژه‌ای دارد. این جک‌ها با بهره‌گیری از هوای فشرده، حرکت خطی دقیق و قدرتمندی را فراهم می‌کنند و به دلیل ساختار چهار میله‌ای خود، پایداری و دقت بی‌نظیری را در کاربردهای صنعتی سنگین ارائه می‌دهند. در این مقاله، به بررسی جامع ویژگی‌ها، مشخصات فنی، کاربردها، مزایا، نکات استفاده و راهنمای خرید جک چهار میل SMC می‌پردازیم تا اطلاعات کاملی برای انتخاب و استفاده از این محصول در اختیار شما قرار دهیم.

جک چهار میل پنوماتیک SMC چیست؟

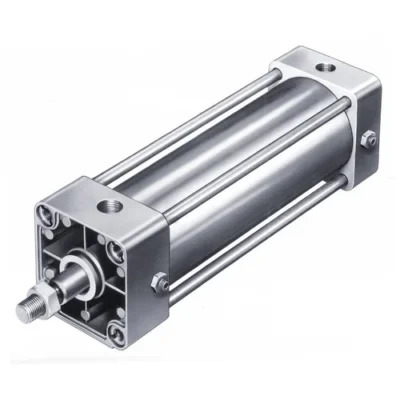

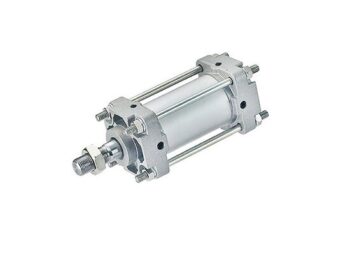

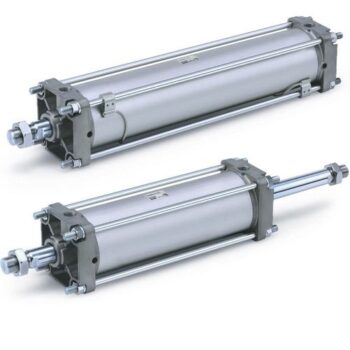

جک چهار میل پنوماتیک SMC، که به عنوان سیلندر چهار میل نیز شناخته می‌شود، نوعی سیلندر پنوماتیک است که با استفاده از هوای فشرده، نیروی مکانیکی لازم برای ایجاد حرکت خطی را تولید می‌کند. نام “چهار میل” از وجود چهار میله راهنما در اطراف سیلندر گرفته شده است که وظیفه هدایت پیستون و جلوگیری از چرخش یا انحراف آن را بر عهده دارند. این طراحی باعث می‌شود که جک‌های چهار میل SMC در مقایسه با سیلندرهای معمولی، پایداری بیشتری داشته باشند و برای کاربردهایی که نیاز به دقت بالا و تحمل بارهای جانبی دارند، ایده‌آل باشند.

این جک‌ها در سری‌های مختلفی مانند C95 و C96 تولید می‌شوند و با استانداردهای بین‌المللی مانند ISO 6431 سازگار هستند. این ویژگی امکان جایگزینی آسان در سیستم‌های جهانی را فراهم می‌کند و نصب آن‌ها را در محیط‌های صنعتی متنوع ساده‌تر می‌سازد. جک‌های چهار میل SMC به دلیل کیفیت ساخت بالا و مهندسی پیشرفته، انتخابی مطمئن برای پروژه‌های صنعتی پیچیده هستند.

مشخصات فنی جک چهار میل پنوماتیک SMC

برای انتخاب صحیح یک جک چهار میل، آشنایی با مشخصات فنی آن ضروری است. در ادامه، مشخصات کلیدی جک‌های چهار میل SMC سری C95 با قطر پیستون 160 میلی‌متر و کورس‌های مختلف (مانند 50، 100، 200، 1200 و 1600 میلی‌متر) بررسی می‌شود:

• قطر پیستون: 32 تا 250 میلی‌متر (مدل‌های رایج شامل 160 میلی‌متر)
• طول کورس: 50 تا 1600 میلی‌متر، بسته به مدل
• نوع عملکرد: دوطرفه (Double Acting) یا یک‌طرفه (Single Acting با فنر بازگشت)
• فشار کاری: 0.05 تا 1.0 مگاپاسکال
• نیروی خروجی: تا حدود 10,000 نیوتن در فشار 0.5 مگاپاسکال (برای قطر 160 میلی‌متر)
• سرعت حرکت مجاز: 50 تا 500 میلی‌متر بر ثانیه
• دمای کاری: -10 تا +70 درجه سانتی‌گراد
• اتصالات پنوماتیکی: رزوه‌های G 1/2 یا G 3/4
• جنس بدنه: آلومینیوم آنودایز شده (ضدخوردگی)
• روانکاری: بدون نیاز به روغن‌کاری (Non-lube)
• استاندارد ساخت: ISO 6431، CETOP، VDMA
• قابلیت نصب سنسور: پشتیبانی از سوئیچ‌های مغناطیسی (Reed یا Solid State)

این مشخصات نشان‌دهنده انعطاف‌پذیری و قدرت بالای جک‌های چهار میل SMC در کاربردهای متنوع هستند. طراحی بدون نیاز به روغن‌کاری، هزینه‌های نگهداری را کاهش داده و عملکرد طولانی‌مدت را تضمین می‌کند.

ویژگی‌های کلیدی جک چهار میل SMC

جک‌های چهار میل SMC به دلیل ویژگی‌های برجسته‌ای که دارند، در میان سایر تجهیزات پنوماتیک متمایز هستند. این ویژگی‌ها نه تنها عملکرد را بهبود می‌بخشند، بلکه نصب و استفاده از این جک‌ها را نیز ساده‌تر می‌کنند:

1. پایداری بالا با طراحی چهار میله‌ای: چهار میل راهنما از چرخش یا انحراف پیستون جلوگیری می‌کنند و حرکت خطی دقیق را تضمین می‌کنند. این ویژگی برای کاربردهایی که نیاز به کنترل دقیق موقعیت دارند، حیاتی است.
2. نیروی خروجی بالا: با قطرهای بزرگ (مانند 160 یا 200 میلی‌متر)، این جک‌ها می‌توانند نیروی قابل‌توجهی (تا 10,000 نیوتن) تولید کنند، که آن‌ها را برای جابجایی بارهای سنگین مناسب می‌سازد.
3. مقاومت در برابر شرایط سخت: بدنه آلومینیومی آنودایز شده و مواد باکیفیت، مقاومت در برابر خوردگی و سایش را افزایش می‌دهند، که برای محیط‌های صنعتی خشن ایده‌آل است.
4. انعطاف‌پذیری در نصب: امکان نصب در حالت‌های افقی، عمودی یا زاویه‌دار با استفاده از پایه‌های متنوع (فلنج، پایی، کلیوی، ترونیون) وجود دارد.
5. سازگاری با سنسورهای مغناطیسی: پشتیبانی از سوئیچ‌های مغناطیسی امکان کنترل دقیق موقعیت پیستون را فراهم می‌کند، که در سیستم‌های اتوماسیون پیشرفته بسیار مهم است.
6. عملکرد خشک: فناوری بدون نیاز به روانکاری، هزینه‌های نگهداری را کاهش داده و سازگاری با محیط‌های حساس مانند صنایع غذایی را افزایش می‌دهد.

این ویژگی‌ها جک چهار میل SMC را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی با نیازهای متنوع تبدیل کرده‌اند.

کاربردهای جک چهار میل پنوماتیک SMC

جک‌های چهار میل SMC در صنایع مختلفی به کار می‌روند و به دلیل دقت و پایداری بالا، در فرآیندهای حساس و سنگین مورد توجه قرار گرفته‌اند. در ادامه، مهم‌ترین کاربردهای این جک‌ها بررسی می‌شود:

• خودروسازی: در خطوط تولید خودرو، جک‌های چهار میل برای جابجایی قطعات سنگین، پرس‌کاری و مونتاژ دقیق قطعات استفاده می‌شوند. پایداری چهار میله‌ای این جک‌ها از انحراف در حین حرکت جلوگیری می‌کند.
• بسته‌بندی: در خطوط بسته‌بندی خودکار، این جک‌ها برای جابجایی محصولات، تنظیم ارتفاع دستگاه‌ها و بسته‌بندی مواد غذایی یا دارویی به کار می‌روند. سرعت بالا و دقت آن‌ها در این کاربردها کلیدی است.
• اتوماسیون صنعتی: جک‌های چهار میل در سیستم‌های خودکار برای کنترل حرکت‌های خطی، تنظیم موقعیت و جابجایی مواد استفاده می‌شوند. سازگاری با سیستم‌های PLC و سنسورهای مغناطیسی، آن‌ها را برای این کاربردها مناسب می‌کند.
• صنایع سنگین: در ماشین‌آلات سنگین مانند دستگاه‌های پرس یا تجهیزات معدنی، جک‌های چهار میل SMC برای تحمل بارهای سنگین و ایجاد حرکات پرقدرت استفاده می‌شوند.
• صنایع غذایی و دارویی: طراحی بدون نیاز به روغن‌کاری و بدنه ضدخوردگی این جک‌ها را برای محیط‌های بهداشتی مناسب می‌سازد، جایی که تمیزی و عدم آلودگی اهمیت دارد.
• رباتیک: در بازوهای رباتیک، جک‌های چهار میل برای ایجاد حرکات دقیق و کنترل‌شده استفاده می‌شوند، به‌ویژه در کاربردهایی که نیاز به تحمل بارهای جانبی وجود دارد.

این تنوع در کاربردها نشان‌دهنده انعطاف‌پذیری و قابلیت اطمینان جک‌های چهار میل SMC در محیط‌های مختلف است.

مزایای جک چهار میل پنوماتیک SMC

جک‌های چهار میل SMC به دلیل طراحی و عملکرد برتر، مزایای متعددی را برای کاربران فراهم می‌کنند که آن‌ها را از سایر انواع جک‌ها متمایز می‌سازد:

• دقت و پایداری بی‌نظیر: وجود چهار میل راهنما، از چرخش یا انحراف پیستون جلوگیری می‌کند و حرکت خطی صاف و دقیقی را تضمین می‌کند.
• دوام و طول عمر بالا: استفاده از مواد باکیفیت مانند آلومینیوم آنودایز شده و طراحی مهندسی‌شده، این جک‌ها را در برابر سایش و خوردگی مقاوم می‌کند.
• تعمیر و نگهداری آسان: طراحی بدون نیاز به روغن‌کاری و ساختار ساده، هزینه‌های نگهداری را به حداقل می‌رساند.
• انعطاف‌پذیری در کاربردها: تنوع در قطر پیستون و طول کورس، این جک‌ها را برای کاربردهای سبک تا سنگین مناسب می‌سازد.
• سرعت عملکرد بالا: توانایی حرکت با سرعت 50 تا 500 میلی‌متر بر ثانیه، این جک‌ها را برای فرآیندهای سریع مناسب می‌کند.
• سازگاری با استانداردهای جهانی: انطباق با استانداردهای ISO 6431، CETOP و VDMA امکان استفاده در سیستم‌های بین‌المللی را فراهم می‌کند.

این مزایا جک‌های چهار میل SMC را به گزینه‌ای ایده‌آل برای صنایع مدرن تبدیل کرده‌اند که به دنبال کارایی، دقت و دوام هستند.

محدودیت‌های جک چهار میل پنوماتیک SMC

با وجود مزایای متعدد، جک‌های چهار میل SMC نیز محدودیت‌هایی دارند که باید در نظر گرفته شوند:

• محدودیت نیروی خروجی: نیروی تولیدی این جک‌ها به فشار هوای فشرده وابسته است و در مقایسه با جک‌های هیدرولیک، ممکن است برای کاربردهای بسیار سنگین کافی نباشد.
• مصرف هوای فشرده: در کاربردهای با کورس بلند یا استفاده مداوم، مصرف بالای هوای فشرده می‌تواند هزینه‌های انرژی را افزایش دهد.
• حساسیت به شرایط محیطی: در محیط‌های با دمای بسیار بالا یا پایین (خارج از محدوده -10 تا +70 درجه سانتی‌گراد)، عملکرد جک ممکن است تحت تأثیر قرار گیرد.
• نیاز به سیستم هوای فشرده باکیفیت: برای عملکرد بهینه، نیاز به کمپرسورهای قوی و فیلترهای مناسب برای تأمین هوای تمیز و خشک وجود دارد.

آگاهی از این محدودیت‌ها به کاربران کمک می‌کند تا جک مناسب را با توجه به نیازهای خاص خود انتخاب کنند.

نکات کلیدی در استفاده و نگهداری از جک چهار میل SMC

برای بهره‌برداری بهینه از جک‌های چهار میل SMC و افزایش طول عمر آن‌ها، رعایت نکات زیر ضروری است:

1. نصب صحیح: جک باید با توجه به دستورالعمل‌های تولیدکننده نصب شود. استفاده از پایه‌های مناسب (مانند فلنج یا ترونیون) و اطمینان از تراز بودن جک، از تنش‌های غیرضروری جلوگیری می‌کند.
2. تأمین هوای فشرده تمیز: استفاده از فیلترها و خشک‌کننده‌ها برای حذف رطوبت و ذرات از هوای فشرده، از آسیب به اجزای داخلی جک جلوگیری می‌کند.
3. بررسی دوره‌ای: بازرسی منظم اتصالات، میل‌ها و سوئیچ‌های مغناطیسی برای اطمینان از عملکرد صحیح ضروری است.
4. تنظیم فشار مناسب: فشار هوای ورودی باید در محدوده توصیه‌شده (0.05 تا 1.0 مگاپاسکال) باشد تا از آسیب به پیستون و کاهش عمر جک جلوگیری شود.
5. محافظت در برابر بارهای جانبی بیش‌ازحد: جک‌های چهار میل برای تحمل بارهای جانبی طراحی شده‌اند، اما بارهای بیش‌ازحد می‌توانند به میل‌ها آسیب برسانند.
6. نگهداری در محیط مناسب: جک باید در محیطی با دما و رطوبت کنترل‌شده نگهداری شود تا از خوردگی و کاهش عملکرد جلوگیری شود.

رعایت این نکات به کاربران کمک می‌کند تا از حداکثر کارایی و دوام جک‌های چهار میل SMC بهره‌مند شوند.

مقایسه جک چهار میل SMC با سایر برندها

جک‌های چهار میل SMC در مقایسه با برندهای دیگر مانند Festo، Parker یا AirTAC ویژگی‌های رقابتی دارند. در ادامه، مقایسه‌ای مختصر ارائه می‌شود:

• SMC در مقابل Festo: جک‌های SMC تنوع بیشتری در مدل‌ها و سایزها ارائه می‌دهند و قیمت رقابتی‌تری دارند. Festo به دلیل نوآوری‌های پیشرفته و کیفیت بالا شناخته می‌شود، اما ممکن است هزینه بیشتری داشته باشد.
• SMC در مقابل Parker: جک‌های Parker برای کاربردهای بسیار سنگین مناسب‌تر هستند، اما SMC در دقت و انعطاف‌پذیری نصب برتری دارد.
• SMC در مقابل AirTAC: AirTAC گزینه‌ای اقتصادی‌تر است، اما جک‌های SMC از نظر کیفیت ساخت، دوام و استانداردهای جهانی برتری دارند.

انتخاب بین این برندها به نیازهای خاص پروژه، بودجه و شرایط محیطی بستگی دارد.

راهنمای خرید جک چهار میل پنوماتیک SMC

برای خرید جک چهار میل SMC، توجه به چند فاکتور کلیدی ضروری است:

1. نیازهای کاربردی: نوع حرکت (یک‌طرفه یا دوطرفه)، نیروی مورد نیاز و طول کورس باید با کاربرد خاص شما همخوانی داشته باشد.
2. قطر پیستون و کورس: قطر بزرگ‌تر نیروی بیشتری تولید می‌کند، اما فضای بیشتری نیاز دارد. کورس مناسب را با توجه به مسافت مورد نیاز انتخاب کنید.
3. فشار هوای موجود: اطمینان حاصل کنید که سیستم هوای فشرده شما توانایی تأمین فشار مورد نیاز جک را دارد.
4. محیط کاری: شرایط محیطی مانند دما، رطوبت و وجود مواد خورنده را در نظر بگیرید.
5. بررسی کاتالوگ فنی: کاتالوگ‌های SMC اطلاعات دقیقی درباره مدل‌ها، مشخصات و گزینه‌های نصب ارائه می‌دهند.

برای استعلام قیمت و دریافت مشاوره تخصصی، می‌توانید با کارشناسان ما در مجموعه پنومات در تماس باشید.

چرا جک چهار میل SMC انتخابی هوشمندانه است؟

جک‌های چهار میل پنوماتیک SMC با ترکیب دقت، پایداری و دوام، گزینه‌ای ایده‌آل برای کاربردهای صنعتی هستند. طراحی چهار میله‌ای، سازگاری با استانداردهای جهانی، و انعطاف‌پذیری در نصب، این جک‌ها را به انتخابی مطمئن برای پروژه‌های اتوماسیون تبدیل کرده است. اگر به دنبال جکی با عملکرد بالا، نگهداری آسان و طول عمر طولانی هستید، جک‌های چهار میل SMC پاسخگوی نیازهای شما خواهند بود.

نتیجه گیری

در مجموع، جک چهار میل پنوماتیک SMC با طراحی دقیق، کیفیت ساخت بالا و قابلیت اطمینان در شرایط کاری سخت، انتخابی ایده‌آل برای طیف گسترده‌ای از صنایع است. این محصول با پایداری حرکتی، عمر طولانی و سازگاری با استانداردهای بین‌المللی، می‌تواند بهره‌وری خطوط تولید شما را به شکل چشمگیری افزایش دهد. شما می‌توانید این جک را همراه با مشاوره رایگان و تخصصی از مجموعه پنومات تهیه کنید و یا حتی پیش از خرید، از مشورت کارشناسان ما برای انتخاب بهترین مدل متناسب با نیازتان بهره‌مند شوید.
