جک چهارمیل فستو

جک‌های چهار میل پنوماتیک فستو به دلیل طراحی پیشرفته، کیفیت ساخت بالا و انطباق با استانداردهای جهانی، یکی از پرکاربردترین تجهیزات در سیستم‌های اتوماسیون صنعتی هستند. این جک‌ها با بهره‌گیری از فناوری هوای فشرده، حرکتی دقیق و پایدار را در فرآیندهای صنعتی فراهم می‌کنند. در این مقاله، ما به بررسی تخصصی جک‌های چهار میل فستو، از جمله مشخصات فنی، ویژگی‌های کلیدی، کاربردها، مزایا و نکات مهم در انتخاب و استفاده از آن‌ها می‌پردازیم. هدف ما ارائه اطلاعاتی جامع و کاربردی است که به شما در انتخاب بهترین جک چهار میل برای نیازهای صنعتی‌تان کمک کند.

جک چهار میل پنوماتیک فستو چیست؟

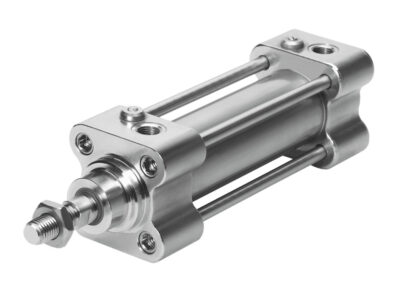

جک چهار میل پنوماتیک فستو، که به عنوان سیلندر چهار میل نیز شناخته می‌شود، نوعی سیلندر پنوماتیک است که از چهار میله راهنما برای افزایش پایداری و جلوگیری از چرخش شفت در حین حرکت استفاده می‌کند. این جک‌ها با استفاده از هوای فشرده به عنوان منبع انرژی، حرکت خطی دقیق و قدرتمندی را در دو جهت (دوطرفه) یا یک جهت (یک‌طرفه) فراهم می‌کنند. طراحی چهار میله‌ای، این جک‌ها را برای کاربردهایی که نیاز به دقت بالا و تحمل بارهای سنگین دارند، ایده‌آل می‌سازد. سری‌های معروفی مانند DSBG و DSNB فستو، به دلیل انطباق با استاندارد ISO 15552، در بسیاری از صنایع به کار گرفته می‌شوند.

ساختار محکم و مهندسی‌شده این جک‌ها، آن‌ها را از سایر سیلندرهای پنوماتیک متمایز می‌کند. میله‌های راهنما نه تنها از چرخش ناخواسته پیستون جلوگیری می‌کنند، بلکه توزیع یکنواخت بار را تضمین کرده و عمر مفید دستگاه را افزایش می‌دهند. این ویژگی‌ها، جک‌های چهار میل فستو را به گزینه‌ای مطمئن برای محیط‌های صنعتی چالش‌برانگیز تبدیل کرده است.

ویژگی‌های کلیدی جک چهار میل فستو

جک‌های چهار میل فستو با ویژگی‌های منحصربه‌فردی طراحی شده‌اند که آن‌ها را برای طیف گسترده‌ای از کاربردهای صنعتی مناسب می‌سازد. در ادامه، به بررسی دقیق این ویژگی‌ها می‌پردازیم:

1. طراحی مطابق با استاندارد ISO 15552

جک‌های چهار میل فستو، مانند سری DSBG، بر اساس استاندارد بین‌المللی ISO 15552 (که قبلاً به عنوان ISO 6431 شناخته می‌شد) طراحی شده‌اند. این استاندارد تضمین می‌کند که جک‌ها با تجهیزات دیگر سازگار بوده و نصب و نگهداری آن‌ها آسان است. انطباق با این استاندارد، امکان تعویض‌پذیری با سایر برندهای معتبر را فراهم می‌کند، که برای صنایعی که از سیستم‌های چندمنظوره استفاده می‌کنند، بسیار ارزشمند است.

2. ساختار مقاوم و با دوام

بدنه جک‌های چهار میل فستو معمولاً از آلیاژ آلومینیوم آنودایز شده یا فولاد ضد زنگ ساخته شده است که مقاومت بالایی در برابر خوردگی و شرایط سخت محیطی دارد. میله‌های راهنما از جنس فولاد با روکش کروم سخت هستند که دوام و پایداری را در برابر فشارهای مکانیکی افزایش می‌دهند. این ساختار مقاوم، جک‌های فستو را برای استفاده مداوم در محیط‌های صنعتی سنگین مناسب می‌سازد.

3. عملکرد دوطرفه و یک‌طرفه

جک‌های چهار میل فستو در دو نوع یک‌طرفه و دوطرفه عرضه می‌شوند. در مدل‌های یک‌طرفه، پیستون با فشار هوای فشرده در یک جهت حرکت می‌کند و بازگشت آن توسط فنر یا نیروی خارجی انجام می‌شود. در مدل‌های دوطرفه، فشار هوا به هر دو سمت پیستون اعمال می‌شود، که امکان حرکت رفت و برگشتی را فراهم می‌کند. این انعطاف‌پذیری، جک‌های فستو را برای کاربردهای متنوعی از جمله جابجایی، پرس و گیره مناسب می‌سازد.

4. قابلیت نصب سنسورهای موقعیت‌یاب

یکی از ویژگی‌های برجسته جک‌های چهار میل فستو، امکان نصب سنسورهای مغناطیسی (مانند مدل‌های SMT-8M و SME-8M) است. این سنسورها با تشخیص میدان مغناطیسی پیستون، موقعیت دقیق آن را مشخص می‌کنند. این قابلیت برای کاربردهای اتوماسیون صنعتی که نیاز به کنترل دقیق و بازخورد لحظه‌ای دارند، بسیار کاربردی است.

5. بالشتک‌های ضربه‌گیر پیشرفته

جک‌های چهار میل فستو مجهز به بالشتک‌های پنوماتیک قابل تنظیم (PPS یا PPV) یا الاستیکی هستند که به کاهش نویز و ارتعاش در حین حرکت کمک می‌کنند. این بالشتک‌ها، با جذب ضربه‌های ناشی از برخورد پیستون به انتهای سیلندر، حرکت نرم‌تری را تضمین کرده و از آسیب به اجزای داخلی جلوگیری می‌کنند. این ویژگی به‌ویژه در کاربردهای با سرعت بالا یا بار سنگین اهمیت دارد.

6. تنوع در سایزبندی و کورس حرکتی

جک‌های چهار میل فستو در محدوده گسترده‌ای از قطرهای پیستون (32 تا 320 میلی‌متر) و کورس‌های حرکتی (تا 2800 میلی‌متر) عرضه می‌شوند. این تنوع به کاربران امکان می‌دهد تا جک مناسب را بر اساس نیازهای خاص پروژه خود انتخاب کنند. همچنین، امکان سفارشی‌سازی کورس‌های غیراستاندارد، انعطاف‌پذیری بیشتری را برای کاربردهای خاص فراهم می‌کند.

مشخصات فنی جک چهارمیل فستو

برای درک بهتر عملکرد جک‌های چهار میل فستو، در ادامه مشخصات فنی کلیدی آن‌ها را بررسی می‌کنیم:

• قطر پیستون: 32 تا 320 میلی‌متر (بسته به مدل)
• طول کورس: 1 تا 2800 میلی‌متر (قابل سفارشی‌سازی)
• فشار کاری: 0.1 تا 1 مگاپاسکال (14 تا 145 psi)
• محدوده دمایی: -20 تا 150 درجه سانتی‌گراد (بسته به مدل)
• سرعت حرکت: 50 تا 700 میلی‌متر بر ثانیه
• نوع عملکرد: یک‌طرفه یا دوطرفه
• اتصالات پنوماتیکی: 1/8 NPT، 1/4 NPT، 3/8 NPT، 1/2 NPT، 3/4 NPT
• مواد سازنده:
  • بدنه: آلومینیوم آنودایز شده
  • پیستون: فولاد با روکش کروم
  • سیل‌ها: NBR، PUR یا FPM
• نوع ضربه‌گیر: بالشتک الاستیکی، PPS (خود تنظیم)، PPV (قابل تنظیم)
• نصب: فلنج جلو، فلنج عقب، کمربند مرکزی، گیره نری، نصب کفی و لولا

این مشخصات، جک‌های چهار میل فستو را به یکی از کارآمدترین و قابل اعتمادترین گزینه‌ها در بازار تبدیل کرده است.

کاربردهای جک چهار میل فستو

جک‌های چهار میل فستو به دلیل تطبیق‌پذیری و عملکرد قابل اعتماد، در صنایع مختلف کاربرد دارند. در ادامه، برخی از مهم‌ترین کاربردهای این جک‌ها را بررسی می‌کنیم:

1. اتوماسیون و رباتیک

جک‌های چهار میل فستو به دلیل دقت بالا و حرکت خطی پایدار، در سیستم‌های اتوماسیون و رباتیک بسیار مورد استفاده قرار می‌گیرند. این جک‌ها برای جابجایی دقیق قطعات، گیره‌ها و مکانیزم‌های حرکتی در خطوط تولید خودکار ایده‌آل هستند.

2. صنعت خودروسازی

در خطوط مونتاژ خودرو، جک‌های چهار میل فستو برای انجام وظایفی مانند پرس فلزات، جابجایی قطعات سنگین و کنترل مکانیزم‌های دقیق استفاده می‌شوند. توانایی تحمل فشارهای بالا و عملکرد در شرایط سخت، این جک‌ها را به گزینه‌ای مناسب برای این صنعت تبدیل کرده است.

3. ماشین‌آلات بسته‌بندی

جک‌های چهار میل فستو در ماشین‌آلات بسته‌بندی برای کنترل نوار نقاله‌ها، گیره‌ها و مکانیزم‌های آب‌بندی استفاده می‌شوند. حرکت دقیق و سرعت بالای این جک‌ها، کارایی خطوط تولید را افزایش می‌دهد.

4. صنایع غذایی و دارویی

به دلیل استفاده از مواد مقاوم در برابر خوردگی و طراحی بهداشتی، جک‌های چهار میل فستو در تجهیزات پردازش مواد غذایی و دارویی کاربرد دارند. این جک‌ها می‌توانند در محیط‌های با استانداردهای بهداشتی بالا عملکرد قابل اعتمادی ارائه دهند.

5. سیستم‌های نوار نقاله

جک‌های چهار میل فستو برای کنترل دروازه‌ها، دیورترها و توقف‌ها در سیستم‌های نوار نقاله استفاده می‌شوند. این جک‌ها جریان روان مواد را تضمین کرده و بهره‌وری سیستم را بهبود می‌بخشند.

6. ماشین‌آلات نساجی و چاپ

در صنایع نساجی و چاپ، جک‌های چهار میل فستو برای کشش نخ، برش پارچه و موقعیت‌یابی دقیق در ماشین‌های چاپ و لیبلینگ به کار می‌روند. دقت و پایداری این جک‌ها، کیفیت محصولات نهایی را افزایش می‌دهد.

مزایای استفاده از جک چهار میل فستو

انتخاب جک چهار میل فستو مزایای متعددی را برای کاربران به همراه دارد. در ادامه، به برخی از مهم‌ترین مزایای این جک‌ها اشاره می‌کنیم:

1. دوام و قابلیت اطمینان

طراحی محکم و استفاده از مواد باکیفیت، جک‌های چهار میل فستو را به گزینه‌ای بسیار بادوام تبدیل کرده است. این جک‌ها می‌توانند در شرایط سخت صنعتی، مانند دماهای بالا یا محیط‌های مرطوب، عملکرد مطلوبی ارائه دهند.

2. دقت و کنترل بالا

چهار میله راهنما و امکان نصب سنسورهای موقعیت‌یاب، دقت حرکت جک را به طور قابل توجهی افزایش می‌دهند. این ویژگی برای کاربردهایی که نیاز به کنترل دقیق دارند، بسیار مهم است.

3. کاهش نویز و ارتعاش

بالشتک‌های پنوماتیک یا الاستیکی در جک‌های فستو، نویز و ارتعاش را به حداقل می‌رسانند. این ویژگی نه تنها محیط کاری را بهبود می‌بخشد، بلکه عمر مفید جک را نیز افزایش می‌دهد.

4. انعطاف‌پذیری در نصب

جک‌های چهار میل فستو با گزینه‌های نصب متنوع، از جمله فلنج، پایه و گیره، امکان استفاده در موقعیت‌های مختلف را فراهم می‌کنند. این انعطاف‌پذیری، نصب و راه‌اندازی را آسان‌تر می‌کند.

5. سازگاری با محیط‌های خاص

برخی مدل‌های جک چهار میل فستو، مانند سری DSBG نوع EX4، برای استفاده در محیط‌های بالقوه انفجاری مناسب هستند. این ویژگی، آن‌ها را برای صنایع شیمیایی و نفت و گاز ایده‌آل می‌سازد.

نکات مهم در انتخاب جک چهار میل فستو

برای انتخاب جک چهار میل مناسب، باید به چند عامل کلیدی توجه کنید:

1. نوع عملکرد

ابتدا باید مشخص کنید که آیا به جک یک‌طرفه یا دوطرفه نیاز دارید. جک‌های یک‌طرفه برای کاربردهای ساده‌تر مناسب هستند، در حالی که جک‌های دوطرفه برای وظایف پیچیده‌تر که نیاز به حرکت در هر دو جهت دارند، ایده‌آل‌اند.

2. قطر پیستون و طول کورس

قطر پیستون بر نیروی خروجی جک تأثیر می‌گذارد، در حالی که طول کورس، فاصله حرکت پیستون را تعیین می‌کند. انتخاب سایز مناسب بر اساس بار و فاصله مورد نیاز ضروری است.

3. شرایط محیطی

محیط کاری، مانند دما، رطوبت و وجود مواد خورنده، بر انتخاب جنس بدنه و سیل‌ها تأثیر می‌گذارد. برای محیط‌های خاص، مدل‌هایی با مقاومت بالاتر را انتخاب کنید.

4. نیاز به سنسور

اگر کاربرد شما نیاز به کنترل دقیق موقعیت دارد، جک‌هایی با قابلیت نصب سنسورهای مغناطیسی را انتخاب کنید.

5. بودجه و برند

جک‌های فستو به دلیل کیفیت بالا، معمولاً قیمت بالاتری نسبت به برندهای دیگر دارند. با این حال، سرمایه‌گذاری در این جک‌ها به دلیل دوام و عملکرد برتر، در بلندمدت مقرون‌به‌صرفه است.

چرا جک چهار میل فستو را انتخاب کنیم؟

جک‌های چهار میل فستو ترکیبی از نوآوری، کیفیت و عملکرد هستند. این جک‌ها با طراحی استاندارد، دوام بالا و انعطاف‌پذیری در کاربرد، به یکی از بهترین انتخاب‌ها برای صنایع مختلف تبدیل شده‌اند. اگر به دنبال جکی هستید که دقت، پایداری و قابلیت اطمینان را در کنار هم ارائه دهد، جک‌های چهار میل فستو گزینه‌ای بی‌نظیر هستند.جهت اطلاع از قیمت جک چهار میل فستو یا دریافت راهنمایی تخصصی، می‌توانید با تیم کارشناسان پنومات ارتباط بگیرید.

نتیجه‌گیری

جک‌های چهار میل پنوماتیک فستو با ویژگی‌هایی مانند طراحی استاندارد، دوام بالا، دقت در حرکت و انعطاف‌پذیری در نصب، به یکی از بهترین گزینه‌ها برای اتوماسیون صنعتی تبدیل شده‌اند. این جک‌ها در صنایعی مانند خودروسازی، بسته‌بندی، رباتیک و مواد غذایی کاربرد گسترده‌ای دارند و با ارائه عملکردی قابل اعتماد، بهره‌وری سیستم‌های صنعتی را افزایش می‌دهند. با انتخاب جک چهار میل فستو، شما نه تنها به کیفیت و کارایی برتر دست پیدا می‌کنید، بلکه سرمایه‌گذاری هوشمندانه‌ای برای آینده فرآیندهای صنعتی خود انجام می‌دهید.

برای استعلام قیمت جک چهارمیل فستو یا دریافت مشاوره تخصصی، می‌توانید با کارشناسان ما در مجموعه پنومات در تماس باشید.. ما در کنار شما هستیم تا بهترین راه‌حل‌های پنوماتیک را برای نیازهای صنعتی‌تان ارائه دهیم.
