جک چهارمیل ایرتک

جک چهار میل پنوماتیک ایرتک (Airtac) یکی از پیشرفته‌ترین و پرکاربردترین ابزارهای پنوماتیک در صنایع مدرن است که به دلیل طراحی منحصربه‌فرد، استحکام بالا و دقت بی‌نظیر، در بسیاری از فرآیندهای صنعتی جایگاه ویژه‌ای دارد. این جک‌ها با استفاده از هوای فشرده، انرژی لازم برای ایجاد حرکات خطی دقیق را فراهم می‌کنند و به دلیل ساختار چهار میله‌ای خود، پایداری و مقاومت فوق‌العاده‌ای در برابر بارهای جانبی ارائه می‌دهند. در این مقاله، به بررسی جامع مشخصات فنی، کاربردها، مزایا، معایب احتمالی و نکات کلیدی در انتخاب و استفاده از جک چهار میل ایرتک می‌پردازیم. هدف ما ارائه اطلاعاتی دقیق و کاربردی است که به کاربران، از مهندسان گرفته تا تکنسین‌های صنعتی، کمک کند تا بهترین تصمیم را در خرید و استفاده از این محصول بگیرند.

جک چهار میل پنوماتیک ایرتک چیست؟

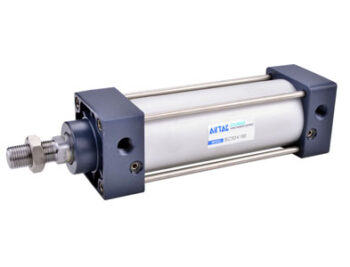

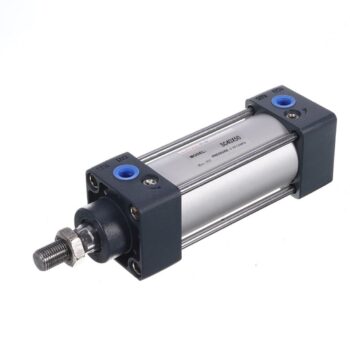

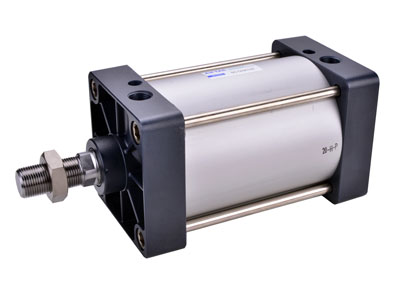

جک چهار میل پنوماتیک ایرتک، که به نام سیلندر چهار میل نیز شناخته می‌شود، یک عملگر پنوماتیک است که نیروی هوای فشرده را به حرکت خطی تبدیل می‌کند. ویژگی بارز این جک، استفاده از چهار میله (Tie Rods) است که درپوش‌های ابتدا و انتهای سیلندر را به بدنه متصل می‌کنند. این طراحی، استحکام مکانیکی جک را به طور قابل‌توجهی افزایش می‌دهد و آن را در برابر بارهای جانبی و نیروهای نامتقارن مقاوم می‌سازد. بدنه این جک‌ها معمولاً از آلیاژ آلومینیوم با کیفیت بالا ساخته شده و آب‌بندهای آن از موادی مانند NBR یا Viton تشکیل شده‌اند که مقاومت بالایی در برابر سایش و شرایط محیطی دارند.

این جک‌ها در سری‌های مختلفی مانند SC و SCD تولید می‌شوند و در مدل‌های تک‌شفت و دو‌شفت، با یا بدون مگنت، عرضه می‌گردند. سری SC به عنوان مدل استاندارد و پرکاربرد، در بسیاری از صنایع مورد استفاده قرار می‌گیرد، در حالی که سری SCD با طراحی دو‌شفت، برای کاربردهایی که نیاز به حرکت همزمان از دو طرف دارند، مناسب است. این تنوع، جک‌های ایرتک را به گزینه‌ای انعطاف‌پذیر برای طیف گسترده‌ای از نیازهای صنعتی تبدیل کرده است.

مشخصات فنی جک چهار میل ایرتک

درک دقیق مشخصات فنی جک چهار میل ایرتک برای انتخاب مناسب‌ترین مدل بر اساس نیازهای کاربردی ضروری است. در ادامه، به مهم‌ترین ویژگی‌های فنی این جک‌ها می‌پردازیم که بر اساس اطلاعات کاتالوگ‌های رسمی ایرتک و استانداردهای صنعتی تنظیم شده‌اند:

• قطر سیلندر (Bore Size): جک‌های ایرتک در قطرهای مختلف، از 20 میلی‌متر برای کاربردهای سبک تا بیش از 100 میلی‌متر برای مصارف سنگین، تولید می‌شوند. قطر سیلندر مستقیماً بر نیروی خروجی جک تأثیر می‌گذارد.
• طول کورس (Stroke Length): فاصله حرکتی پیستون در داخل سیلندر، که از 10 میلی‌متر تا 1500 میلی‌متر قابل تنظیم است. ایرتک امکان سفارشی‌سازی طول کورس را برای پروژه‌های خاص فراهم می‌کند.
• حداکثر فشار کاری: این جک‌ها معمولاً برای فشارهای کاری بین 0.1 تا 1.0 مگاپاسکال (14 تا 145 PSI) طراحی شده‌اند، در حالی که فشار ثابت تا 1.5 مگاپاسکال (215 PSI) را تحمل می‌کنند.
• نوع عملکرد: جک‌های ایرتک در دو نوع یک‌طرفه (Single Acting) با بازگشت فنری و دوطرفه (Double Acting) عرضه می‌شوند. مدل‌های دوطرفه برای کنترل دقیق حرکت در هر دو جهت مناسب‌تر هستند.
• دمای کاری: محدوده دمایی -20 تا +80 درجه سانتی‌گراد (در برخی مدل‌ها تا 150 درجه سانتی‌گراد با آب‌بندهای ویژه) امکان استفاده در محیط‌های متنوع را فراهم می‌کند.
• سرعت پیستون: سرعت حرکت پیستون بین 30 تا 800 میلی‌متر بر ثانیه متغیر است، که بسته به کاربرد قابل تنظیم است.
• مواد سازنده: بدنه از آلیاژ آلومینیوم آنودایز شده، شفت پیستون از فولاد کروم‌کاری شده و آب‌بندها از مواد مقاوم مانند NBR یا Viton ساخته می‌شوند.
• اتصالات: رزوه‌های اتصال هوا (Port Size) با استانداردهای PT، NPT یا G عرضه می‌شوند و باید با سیستم پنوماتیک سازگار باشند.

این مشخصات، جک چهار میل ایرتک را به گزینه‌ای ایده‌آل برای کاربردهایی با نیاز به دقت و استحکام بالا تبدیل کرده است. برای اطلاعات دقیق‌تر، مطالعه کاتالوگ رسمی ایرتک توصیه می‌شود.

کاربردهای جک چهار میل ایرتک در صنایع مختلف

جک‌های چهار میل ایرتک به دلیل طراحی مستحکم و عملکرد دقیق، در طیف گسترده‌ای از صنایع و فرآیندهای اتوماسیون مورد استفاده قرار می‌گیرند. این جک‌ها در محیط‌هایی که نیاز به حرکت خطی کنترل‌شده و تحمل بارهای سنگین است، عملکرد بی‌نقصی ارائه می‌دهند. برخی از مهم‌ترین کاربردهای این جک‌ها عبارتند از:

1. صنایع خودروسازی

در خطوط مونتاژ خودرو، جک‌های چهار میل ایرتک برای جابجایی قطعات سنگین، پرس‌کاری و فیکس کردن قطعات در موقعیت‌های دقیق استفاده می‌شوند. این جک‌ها به دلیل توانایی تحمل بارهای جانبی، در فرآیندهایی مانند جوشکاری و پرچ‌کاری نیز کاربرد دارند.

2. خطوط تولید و بسته‌بندی

در ماشین‌آلات بسته‌بندی، جک‌های ایرتک برای انجام حرکات دقیق در دستگاه‌های پرکن، درب‌بند و لیبل‌زن به کار می‌روند. طراحی فشرده و سرعت بالای این جک‌ها، آن‌ها را برای خطوط تولید خودکار ایده‌آل می‌کند.

3. رباتیک و اتوماسیون

در بازوهای رباتیک و سیستم‌های اتوماسیون، جک‌های چهار میل ایرتک حرکت خطی دقیق را برای وظایفی مانند جابجایی قطعات، مونتاژ و مرتب‌سازی فراهم می‌کنند. وجود پیستون‌های مگنتی در برخی مدل‌ها، امکان نصب سنسور برای کنترل دقیق‌تر را فراهم می‌کند.

4. صنایع غذایی و دارویی

به دلیل استفاده از مواد با کیفیت و طراحی بهداشتی، این جک‌ها در تجهیزات پردازش مواد غذایی و دستگاه‌های دارویی که نیاز به حرکت دقیق و بدون آلودگی دارند، کاربرد گسترده‌ای دارند.

5. سیستم‌های انتقال مواد

جک‌های چهار میل در نوار نقاله‌ها، بالابرها و سیستم‌های انتقال مواد برای جابجایی ایمن و کارآمد قطعات استفاده می‌شوند. این جک‌ها به دلیل استحکام بالا، در برابر فشارهای ناشی از بارهای سنگین مقاوم هستند.

6. تجهیزات پزشکی

در برخی دستگاه‌های پزشکی که نیاز به حرکات خطی کنترل‌شده دارند، مانند تجهیزات تنظیم ارتفاع یا جابجایی ابزارهای جراحی، جک‌های ایرتک به دلیل دقت و قابلیت اطمینان بالا مورد استفاده قرار می‌گیرند.

این کاربردها تنها بخشی از توانایی‌های جک چهار میل ایرتک را نشان می‌دهند. انعطاف‌پذیری این جک‌ها در پاسخگویی به نیازهای متنوع، آن‌ها را به یکی از محبوب‌ترین انتخاب‌ها در صنعت تبدیل کرده است.

مزایای جک چهار میل پنوماتیک ایرتک

جک‌های چهار میل ایرتک به دلیل ویژگی‌های مهندسی پیشرفته و طراحی هوشمندانه، مزایای متعددی را برای کاربران فراهم می‌کنند. این مزایا، آن‌ها را به گزینه‌ای رقابتی در مقایسه با برندهای دیگر تبدیل کرده است:

استحکام و پایداری بالا

وجود چهار میله اتصال، استحکام مکانیکی جک را افزایش داده و آن را در برابر بارهای جانبی و نیروهای نامتقارن مقاوم می‌کند. این ویژگی، طول عمر جک را به طور قابل‌توجهی افزایش می‌دهد.

دقت بی‌نظیر در حرکت

ساختار چهار میله‌ای و استفاده از مواد با کیفیت، حرکتی روان و بدون لرزش را تضمین می‌کند. این دقت در صنایعی که نیاز به کنترل دقیق موقعیت دارند، مانند رباتیک و بسته‌بندی، بسیار ارزشمند است.

طراحی فشرده

در مقایسه با استانداردهای بین‌المللی مانند ISO15552، جک‌های ایرتک با قطر مشابه، طول کوتاه‌تری دارند که آن‌ها را برای نصب در فضاهای محدود مناسب می‌کند.

تنوع در مدل‌ها و ابعاد

ایرتک طیف گسترده‌ای از قطرها، طول کورس‌ها و آپشن‌های اضافی (مانند بالشتک‌های قابل تنظیم و پیستون‌های مگنتی) را ارائه می‌دهد که امکان انتخاب مدل مناسب برای هر کاربرد را فراهم می‌کند.

مقاومت در برابر شرایط محیطی

استفاده از آب‌بندهای مقاوم در برابر دما (تا 150 درجه سانتی‌گراد در برخی مدل‌ها) و بدنه آلومینیومی آنودایز شده، این جک‌ها را برای محیط‌های سخت صنعتی مناسب می‌سازد.

قیمت رقابتی

در مقایسه با برندهای اروپایی و آمریکایی مانند SMC، Festo و Parker، جک‌های ایرتک کیفیت بالایی را با قیمتی مقرون‌به‌صرفه ارائه می‌دهند، که آن‌ها را به گزینه‌ای اقتصادی تبدیل می‌کند.

نگهداری آسان

ساختار ساده و استفاده از مواد با دوام، هزینه‌های تعمیر و نگهداری را کاهش می‌دهد. همچنین، دسترسی به قطعات یدکی ایرتک در بازار ایران، نگهداری این جک‌ها را آسان‌تر می‌کند.

این مزایا، جک چهار میل ایرتک را به انتخابی ایده‌آل برای صنایع مختلف تبدیل کرده و ارزش سرمایه‌گذاری در آن را نشان می‌دهند.

معایب و محدودیت‌های احتمالی

با وجود مزایای متعدد، جک‌های چهار میل ایرتک نیز محدودیت‌هایی دارند که باید در هنگام انتخاب در نظر گرفته شوند:

فضای نصب بیشتر

به دلیل وجود چهار میله، این جک‌ها در مقایسه با جک‌های قلمی فضای بیشتری اشغال می‌کنند، که ممکن است در کاربردهای با محدودیت فضا چالش‌برانگیز باشد.

وزن بالاتر

ساختار چهار میله‌ای باعث افزایش وزن جک نسبت به مدل‌های قلمی می‌شود، که می‌تواند در کاربردهای حساس به وزن محدودیت ایجاد کند.

محدودیت نیروی خروجی

مانند سایر جک‌های پنوماتیک، نیروی خروجی این جک‌ها به فشار هوای فشرده محدود است. در کاربردهای بسیار سنگین، جک‌های هیدرولیک ممکن است گزینه مناسب‌تری باشند.

حساسیت به شرایط محیطی خاص

در محیط‌های بسیار سرد یا مرطوب، باید اقدامات لازم برای جلوگیری از یخ‌زدگی یا خوردگی انجام شود، به‌ویژه اگر از آب‌بندهای استاندارد استفاده شده باشد.

این محدودیت‌ها، اگرچه قابل مدیریت هستند، باید در فرآیند انتخاب جک مدنظر قرار گیرند تا از عملکرد بهینه اطمینان حاصل شود.

نکات کلیدی در انتخاب جک چهار میل ایرتک

انتخاب جک چهار میل مناسب نیازمند بررسی دقیق نیازهای کاربردی و شرایط محیطی است. در ادامه، نکات کلیدی برای خرید هوشمندانه این محصول ارائه شده است:

1. تعیین نیازهای کاربردی

قبل از خرید، باید قطر سیلندر، طول کورس، نوع عملکرد (یک‌طرفه یا دوطرفه) و فشار کاری مورد نیاز را مشخص کنید. این اطلاعات به انتخاب جکی متناسب با کاربرد شما کمک می‌کند.

2. توجه به بارهای جانبی

اگر سیستم شما تحت بارهای جانبی یا نیروهای نامتقارن قرار می‌گیرد، جک چهار میل ایرتک به دلیل استحکام بالا انتخابی مناسب است. با این حال، باید از اعمال نیروهای بیش از حد به شفت پیستون اجتناب شود.

3. سازگاری اتصالات

اطمینان حاصل کنید که رزوه‌های اتصال هوا و سایز شیلنگ‌ها با سیستم پنوماتیک شما همخوانی دارند. عدم تطابق می‌تواند باعث کاهش کارایی یا نشتی شود.

4. شرایط محیطی

دمای محیط، وجود مواد خورنده و رطوبت باید در انتخاب جنس آب‌بندها و بدنه جک در نظر گرفته شوند. برای محیط‌های با دمای بالا، مدل‌هایی با آب‌بندهای Viton توصیه می‌شوند.

5. بررسی کاتالوگ و کدگذاری

ایرتک از سیستم کدگذاری مشخصی برای مدل‌های خود استفاده می‌کند (مانند SC-XXX-YYY-ZZZ). مطالعه کاتالوگ رسمی و درک این کدها به انتخاب دقیق‌تر مدل مناسب کمک می‌کند.

6. انتخاب فروشنده معتبر

خرید از نمایندگی‌های مجاز یا فروشندگان معتبر، اصالت کالا و خدمات پس از فروش را تضمین می‌کند. همچنین، مشاوره رایگان با کارشناسان فنی می‌تواند به انتخاب بهینه کمک کند.

7. توجه به هزینه و کیفیت

در حالی که جک‌های ایرتک قیمت رقابتی دارند، کیفیت ساخت و مواد استفاده‌شده را نیز بررسی کنید. یک جک با کیفیت بالاتر، هزینه‌های بلندمدت تعمیر و نگهداری را کاهش می‌دهد.

اصول عملکرد جک چهار میل ایرتک

جک چهار میل ایرتک با استفاده از هوای فشرده به عنوان منبع انرژی عمل می‌کند. هنگامی که هوا از طریق پورت ورودی به داخل سیلندر هدایت می‌شود، فشار ایجادشده پیستون را به سمت جلو یا عقب حرکت می‌دهد. در مدل‌های دوطرفه، هوا می‌تواند از هر دو طرف سیلندر وارد شود تا حرکت در هر دو جهت ممکن شود. در مدل‌های یک‌طرفه، یک فنر مکانیکی پیستون را به موقعیت اولیه بازمی‌گرداند.

ضربه‌گیرهای قابل تنظیم در دو انتهای کورس، از برخورد شدید پیستون به بدنه جلوگیری می‌کنند و حرکتی نرم و کنترل‌شده را تضمین می‌کنند. همچنین، پیستون‌های مگنتی امکان نصب سنسورهای مغناطیسی را فراهم می‌کنند که برای مانیتورینگ دقیق موقعیت پیستون در سیستم‌های اتوماسیون کاربرد دارند.

مقایسه جک چهار میل ایرتک با سایر برندها

در بازار جهانی و ایران، جک‌های چهار میل ایرتک با برندهایی مانند SMC (ژاپن)، Festo (آلمان)، Parker (آمریکا) و Camozzi (ایتالیا) رقابت می‌کنند. در ادامه، مقایسه‌ای مختصر ارائه می‌شود:

• کیفیت و قابلیت اطمینان: ایرتک محصولاتی با کیفیت بالا و قابل اطمینان ارائه می‌دهد که در بسیاری از صنایع عملکردی مشابه برندهای برتر دارند.
• قیمت: جک‌های ایرتک معمولاً قیمت مناسب‌تری نسبت به SMC و Festo دارند، که آن‌ها را به گزینه‌ای اقتصادی برای پروژه‌های با بودجه محدود تبدیل می‌کند.
• تنوع و آپشن‌ها: اگرچه برندهایی مانند Festo تنوع بیشتری در آپشن‌های سفارشی‌سازی دارند، ایرتک با ارائه سری‌های مختلف و امکاناتی مانند بالشتک‌های قابل تنظیم، نیازهای اکثر صنایع را پوشش می‌دهد.
• دسترسی در بازار ایران: قطعات یدکی و خدمات پس از فروش ایرتک در ایران به راحتی در دسترس هستند، که این مزیت در مقایسه با برخی برندهای گران‌قیمت‌تر برجسته است.

نکات نگهداری و استفاده از جک چهار میل ایرتک

برای اطمینان از عملکرد بهینه و طول عمر بالای جک چهار میل ایرتک، رعایت نکات زیر ضروری است:

• فیلتراسیون هوا: هوای فشرده ورودی باید با فیلتر 40 میکرومتری تصفیه شود تا از ورود ذرات و رطوبت به داخل سیلندر جلوگیری شود.
• روغن‌کاری: استفاده از روغن‌های پنوماتیک مناسب در سیستم می‌تواند اصطکاک را کاهش داده و عمر آب‌بندها را افزایش دهد.
• نصب صحیح: جک باید به‌گونه‌ای نصب شود که از اعمال نیروهای جانبی غیرضروری به شفت جلوگیری شود.
• بازرسی دوره‌ای: بررسی منظم آب‌بندها، شفت و میله‌های اتصال برای شناسایی هرگونه سایش یا آسیب احتمالی ضروری است.
• جلوگیری از یخ‌زدگی: در محیط‌های سرد، استفاده از سیستم‌های خشک‌کننده هوا برای جلوگیری از یخ‌زدگی توصیه می‌شود.

نتیجه‌گیری

جک چهار میل پنوماتیک ایرتک با ترکیبی از طراحی مستحکم، دقت بالا، تنوع در مدل‌ها و قیمت رقابتی، یکی از بهترین گزینه‌ها برای کاربردهای صنعتی و اتوماسیون است. این جک‌ها با ارائه عملکرد قابل اعتماد در صنایع خودروسازی، بسته‌بندی، رباتیک و بسیاری دیگر، به ابزاری کلیدی در پیشبرد اهداف صنعتی تبدیل شده‌اند. با انتخاب مدل مناسب، رعایت نکات نصب و نگهداری و خرید از فروشندگان معتبر، می‌توانید از حداکثر کارایی و طول عمر این محصول بهره‌مند شوید. برای اطلاعات بیشتر و دریافت مشاوره تخصصی، با کارشناسان ما تماس بگیرید

هیچ سوالی یافت نشد.

سوالات متداول

• جک چهار میل پنوماتیک ایرتک چیست و چه کاربردی دارد؟

  جک چهار میل ایرتک یک عملگر پنوماتیک است که نیروی هوای فشرده را به حرکت خطی تبدیل می‌کند و برای صنایع خودروسازی، بسته‌بندی، رباتیک و خطوط تولید استفاده می‌شود.

• چه تفاوتی بین جک‌های یک‌طرفه و دوطرفه ایرتک وجود دارد؟

  مدل یک‌طرفه دارای فنر بازگشت است و حرکت فقط در یک جهت کنترل می‌شود، در حالی که مدل دوطرفه حرکت را در هر دو جهت با دقت بالا فراهم می‌کند.

• چه سایزها و طول کورس‌هایی برای جک چهار میل ایرتک موجود است؟

  ایرتک جک‌ها را در قطر 20 تا بیش از 100 میلی‌متر و طول کورس 10 تا 1500 میلی‌متر ارائه می‌دهد، با امکان سفارشی‌سازی برای پروژه‌های خاص.

• جک چهار میل ایرتک تا چه فشاری قابل استفاده است؟

  این جک‌ها معمولاً برای فشار کاری 0.1 تا 1.0 مگاپاسکال طراحی شده و فشار ثابت تا 1.5 مگاپاسکال را تحمل می‌کنند.

• مواد سازنده و مقاومت جک چهار میل ایرتک چگونه است؟

  بدنه از آلومینیوم آنودایز شده، شفت پیستون از فولاد کروم‌کاری شده و آب‌بندها از NBR یا Viton ساخته شده‌اند که مقاومت بالا در برابر سایش و شرایط محیطی دارند.

• چگونه جک چهار میل ایرتک را نصب و نگهداری کنیم؟

  جک باید به‌طور صحیح نصب شود، از فیلتراسیون هوای مناسب استفاده شود، روغن‌کاری در صورت نیاز انجام شود و بازرسی دوره‌ای قطعات انجام گیرد.

• مزایای استفاده از جک چهار میل ایرتک نسبت به سایر برندها چیست؟

  استحکام و پایداری بالا، دقت بی‌نظیر، طراحی فشرده، تنوع مدل‌ها، مقاومت در برابر شرایط محیطی و قیمت رقابتی از مزایای اصلی آن هستند.

• محدودیت‌ها و معایب جک چهار میل ایرتک چیست؟

  فضای نصب بیشتر، وزن بالاتر، محدودیت نیروی خروجی و حساسیت به شرایط محیطی خاص از جمله محدودیت‌های این جک‌ها هستند.

• جک چهار میل ایرتک در چه صنایع و کاربردهایی استفاده می‌شود؟

  این جک‌ها در خودروسازی، خطوط تولید و بسته‌بندی، رباتیک، صنایع غذایی و دارویی، سیستم‌های انتقال مواد و تجهیزات پزشکی کاربرد دارند.

• چگونه بهترین مدل جک چهار میل ایرتک را انتخاب کنیم؟

  با تعیین نیازهای کاربردی، توجه به بارهای جانبی، بررسی اتصالات، شرایط محیطی، مطالعه کاتالوگ، انتخاب فروشنده معتبر و مقایسه هزینه و کیفیت می‌توان بهترین مدل را انتخاب کرد.
