جک (سیلندر) پنوماتیکی چیست؟
جک پنوماتیک یک ابزار صنعتی است که از هوای فشرده برای ایجاد حرکت استفاده می‌کند. این جک‌ها به دلیل سرعت بالا، دقت و قابلیت اعتماد، به عنوان یک انتخاب محبوب در صنایع مختلف شناخته می‌شوند. جک‌های پنوماتیک، که گاهی به آنها جک‌های بادی هم گفته می‌شود، به راحتی عملیات‌هایی مانند جابجایی اجسام، فشاردهی و تثبیت قطعات را انجام می‌دهند. این ابزارها با طراحی‌های متنوع خود می‌توانند به خوبی با نیازهای مختلف صنعتی تطبیق پیدا کنند و به همین دلیل در پروژه‌های مختلف کاربرد دارند.
یکی از مزایای بزرگ جک‌های پنوماتیک، ایمنی آن‌هاست. استفاده از هوای فشرده به جای مایعات، باعث کاهش خطر نشت و آلودگی محیط می‌شود. این ویژگی‌ها باعث می‌شود که جک‌های پنوماتیک در صنایعی مثل خودروسازی، بسته‌بندی، ماشین‌سازی و حتی در برخی کاربردهای پزشکی، از گزینه‌های عالی برای افزایش کارایی و ایمنی فرآیندها باشند. به طور کلی، این تجهیزات به دلیل ویژگی‌های فنی و ایمنی، انتخابی هوشمندانه برای بهبود عملکرد صنعتی هستند.
راهنمای خرید جک | سیلندر پنوماتیک (صفر تا صد)
برای خرید سیلندر پنوماتیک، باید با دقت و آگاهی کامل عمل کنید. اول از همه باید بدانید که نیاز شما دارای چه مشخصاتی باید باشد. مثلاً ظرفیت وزن، ارتفاع بالابر (طول کورس جک) و موارد مشابه باید دارای چه ظرفیت هایی باشد. این عوامل به شما کمک می‌کنند تا جک مناسب نیازهای خاص خود را پیدا کنید:
فشار کاری در جک پنوماتیک
باید توانایی جک در تحمل فشار باد را بررسی کنید. فشار کاری جک معمولاً بر حسب بار تعیین می‌شود. برای اطمینان از عملکرد صحیح جک و جلوگیری از آسیب به آن، باید مطمئن شوید که جک قادر به تحمل فشار مورد نظر شما است.
دمای کاری در جک پنوماتیک
دمای محیط تأثیر زیادی بر عملکرد جک دارد. اکثر جک‌های پنوماتیک می‌توانند دمای حدود 80 درجه سانتی‌گراد را تحمل کنند، اما اگر نیاز دارید جک در شرایط دمایی بالاتر کار کند، مدل‌هایی با سیل کیت (مجموعه درزبندی جک) مقاوم که توانایی تحمل دما تا 200 درجه را دارند، گزینه بهتری هستند.
سیکل کاری در جک های پنوماتیک
برای کاربردهایی که نیاز به حرکت سریع و مکرر دارند، باید به سیکل کاری جک توجه کنید. سیکل کاری به تعداد دفعاتی اشاره دارد که جک در یک ثانیه می‌تواند حرکت کند. برندها و مدل‌های مختلف محدودیت‌های خاصی دارند که باید از کاتالوگ سازنده اطلاعات دقیقی به دست آورید
قطر شفت در جک پنوماتک
قطر شفت ارتباط مستقیم با قطر سیلندر جک دارد. هر چه قطر شفت بزرگتر باشد، جک می‌تواند تنش‌های بیشتری را تحمل کند. برای کاربردهای سنگین، انتخاب جک با شفت بزرگتر می‌تواند تأثیر زیادی در عملکرد و طول عمر جک داشته باشد.
نوع سیل کیت در جک‌پنوماتیک
سیل کیت‌ها از قطعات داخلی جک هستند که شامل اورینگ‌ها، پکینگ‌ها و ایکس‌رینگ‌ها می‌شوند. انتخاب سیل کیت با کیفیت بالا اهمیت زیادی دارد، چرا که تأثیر مستقیمی بر عملکرد و دوام جک دارد. هدف اصلی سیل کیت‌ها حفظ فشار، جلوگیری از نشت و محافظت از قطعات داخلی جک در برابر آلودگی، گرد و غبار یا سایر عوامل مضر است. کیفیت سیل کیت تأثیر زیادی بر کارایی و طول عمر جک دارد، بنابراین انتخاب سیل کیت مناسب و باکیفیت بسیار اهمیت دارد.
الف) مگنت:
اگر قصد دارید از سنسور مغناطیسی برای اتوماسیون یا کنترل حرکت جک استفاده کنید، باید جک‌های مگنت‌دار را انتخاب کنید. این جک‌ها دارای ویژگی ایجاد میدان مغناطیسی هستند که برای عملکرد صحیح سنسورها ضروری است.
ب) ترمز:
در برخی از کاربردها مانند پرس‌های پنوماتیک، ترمز در جک‌ها اهمیت زیادی دارد. جک‌هایی که دارای سیستم ترمز هستند، به شما این امکان را می‌دهند که شدت ترمز را با تنظیم پیچ‌ها کنترل کنید و از ضربات شدید جلوگیری کنید.
ج) ابعاد جک:
انتخاب ابعاد مناسب جک برای پروژه شما بسیار مهم است. برای بررسی ابعاد دقیق جک، باید کاتالوگ سازنده را مطالعه کنید تا اطلاعاتی مانند ارتفاع کلی جک، طول و عرض آن در وضعیت باز و بسته به دست آورید.
دو پارامتر مهم در خرید جک‌های پنوماتیک: اعداد روی جک پنوماتیکی
در جک‌های پنوماتیک، دو پارامتر اصلی وجود دارند که تأثیر زیادی در عملکرد و کارایی آنها دارند. این دو پارامتر عبارتند از قطر داخلی سیلندر و کورس حرکتی. در ادامه به توضیح اهمیت این دو می‌پردازیم:
1.قطر داخلی سیلندر پنوماتیک:
این پارامتر اصلی‌ترین عامل تعیین‌کننده نیروی جک پنوماتیک است. هرچه قطر داخلی سیلندر بزرگتر باشد، سطح مقطع جک نیز بیشتر می‌شود و این باعث افزایش قدرت جک خواهد شد. این اصل برای تمام مدل‌های جک پنوماتیک، چه جک‌های خطی و چه جک‌های چرخشی، یکسان است. به عبارت دیگر، جک‌های با قطر داخلی بزرگتر قادرند نیروی بیشتری تولید کنند، که در بسیاری از کاربردهای صنعتی که به نیروی بالا نیاز است، اهمیت زیادی دارد.
قطر جک:
2.کورس جک پنوماتیک:
کورس در واقع به طول حرکت جک گفته می‌شود که جک می‌تواند در یک جهت انجام دهد. این پارامتر برای انتخاب جک پنوماتیک خیلی اهمیت دارد. بسته به نیاز و نوع کاربردی که دارید، ممکن است به طول کورس‌های متفاوتی نیاز داشته باشید. نکته‌ای که باید به آن توجه کنید این است که طول کورس هیچ ارتباطی با قدرت جک ندارد و تنها به میزان حرکت جک در طول زمان بستگی دارد.
مشاهده اندازه کورس های استاندارد
اعداد روی جک پنوماتیک: سایز بندی جک های پنوماتیک
سایز بندی جک‌های پنوماتیک معمولاً بر اساس قطر داخلی سیلندر و طول کورس انجام می‌شود. در اکثر موارد، بر روی برچسب جک‌های پنوماتیک، دو عدد به صورت کنار هم مشاهده می‌شود. این دو عدد ممکن است به‌صورت ضربی یا با خط فاصله از هم جدا شده باشند.
به طور کلی، عدد اول نشان‌دهنده قطر داخلی سیلندر و عدد دوم بیانگر طول کورس حرکتی است که معمولاً بر حسب میلی‌متر نوشته می‌شود.
قطر های استاندارد جک های پنوماتیک
قطرهای استاندارد جک‌های پنوماتیک در اندازه‌های مختلفی وجود دارند که برای کاربردهای مختلف طراحی شده‌اند. این قطرها همراه با قدرت و نوع جک، شامل مقادیر زیر هستند:
| قطر سیلندر (میلی متر) | قدرت (kg-force) در 6 بار | نوع جک |
|---|---|---|
| 16 | 12 | قلمی، کامپکت |
| 20 | 18.8 | قلمی، کامپکت |
| 25 | 29.4 | قلمی، کامپکت |
| 32 | 48.2 | قلمی، کامپکت، چهارمیل، پروفیلی |
| 40 | 75.3 | قلمی، کامپکت، چهارمیل، پروفیلی |
| 50 | 117.7 | کامپکت، چهارمیل، پروفیلی |
| 63 | 186.9 | کامپکت، چهارمیل، پروفیلی |
| 80 | 301.2 | کامپکت، چهارمیل، پروفیلی |
| 100 | 471 | کامپکت، چهارمیل، پروفیلی |
| 125 | 735.6 | چهارمیل، پروفیلی |
| 160 | 1205 | چهارمیل، پروفیلی |
| 200 | 1884 | چهارمیل |
| 250 | 2943 | چهارمیل |
کورس های استاندارد جک های پنوماتیک
برای انتخاب کورس حرکتی جک‌های پنوماتیک، باید از میان اعداد استاندارد که برای هر نوع جک تعریف شده است، یکی را انتخاب کنید. این اعداد به ترتیب عبارتند از:
10، 15، 20، 25، 50، 80، 100، 125، 150، 200، 250، 300، 350، 400، 500، 600، 700، 800، 900، 1000 میلی‌متر.
این مقادیر کورس حرکتی استاندارد هستند و باید با توجه به نیاز و نوع کاربرد، مناسب‌ترین اندازه را انتخاب کنید تا عملکرد مطلوب از جک پنوماتیک حاصل شود.
نکات مهم برای بعد خرید جک پنوماتیک
پس از خرید جک پنوماتیک، رعایت نکات زیر برای اطمینان از عملکرد صحیح و طول عمر بیشتر دستگاه ضروری است:
نصب صحیح: لازم است جک پنوماتیک را طبق دستورالعمل‌های ارائه شده توسط تولیدکننده نصب نمایید تا از عملکرد بهینه آن اطمینان حاصل شود.
نگهداری و تعمیرات: توجه به نگهداری و تعمیرات دوره‌ای جک پنوماتیک می‌تواند به افزایش طول عمر آن کمک کند. بررسی‌های منظم و تمیزکاری منظم، از بروز مشکلات و خرابی‌های احتمالی جلوگیری می‌کند.
آموزش‌های لازم: در صورتی که خود قصد استفاده از جک را دارید، توصیه می‌شود آموزش‌های لازم را فراگرفته و از تجربیات دیگران بهره‌مند شوید تا بتوانید از دستگاه به بهترین شکل استفاده کنید.
آموزش نصب جک پنوماتیک
نصب جک پنوماتیک باید با دقت انجام شود تا عملکرد درست و بهینه‌اش تضمین شود. مراحل نصب به شکل زیر هستند:
آماده‌سازی محل نصب: ابتدا محل نصب جک را انتخاب کنید. این مکان باید فضای کافی برای حرکت جک داشته باشد تا هیچ‌گونه مشکلی در عملکرد آن پیش نیاید.
نصب جک: جک را با استفاده از پیچ و مهره‌های مناسب به محل خود متصل کنید. حتماً از محکم بودن جک اطمینان حاصل کنید تا در هنگام استفاده تکان نخورد.
اتصال به منبع هوا: جک باید به منبع هوای فشرده متصل شود. هنگام اتصال، دقت کنید که هیچ نشتی وجود نداشته باشد و اتصالات به درستی انجام شوند.
آزمایش عملکرد: بعد از نصب، جک را آزمایش کنید. مطمئن شوید که به درستی کار می‌کند و مشکلی در عملکردش وجود ندارد.
هر مدل از جک‌های پنوماتیک ممکن است روش نصب متفاوتی داشته باشد، بنابراین بهتر است برای هر مدل، راهنمای نصب مخصوص آن را مطالعه کنید.
انواع برند سیلندر پنوماتیکی | بهترین برندهای تولیدکننده جک‌های پنوماتیک
جک‌های پنوماتیک از جمله تجهیزاتی هستند که در صنایع مختلف برای انجام وظایف دقیق و سریع کاربرد دارند. برندهای مختلفی در کشورهای مختلف دنیا، این جک‌ها را تولید می‌کنند. هر برند ویژگی‌های خاص خود را دارد و با توجه به کاربردهای مختلف، انتخاب بهترین گزینه می‌تواند تأثیر زیادی در عملکرد سیستم‌های صنعتی داشته باشد. در ادامه، به معرفی چند برند معتبر در تولید جک‌های پنوماتیک می‌پردازیم:
جک پنوماتیک مایندمن
برند مایندمن از تایوان، یکی دیگر از برندهای معتبر آسیایی است که به دلیل کیفیت بالای محصولات خود شناخته می‌شود. این برند در اتوماسیون‌های مختلف صنعتی استفاده می‌شود و سال‌ها بدون مشکل عملکرد عالی دارد.

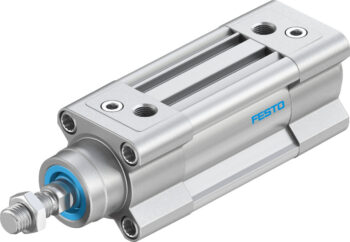

جک پنوماتیک فستو
برند فستو از آلمان، یکی از معروف‌ترین تولیدکنندگان جک‌های پنوماتیک است که کیفیت بی‌نظیری در محصولات خود دارد. این برند، مانند برند بنز در صنعت خودروسازی آلمان، در زمینه پنوماتیک نیز شناخته شده است. مدل‌های محبوب این برند شامل جک‌های پروفیلی (DNC)، جک‌های قلمی و جک‌های کتابی (مدل‌های دوشفت و سه‌شفت) هستند.
جک پنوماتیک رکسروت بوش (Rexroth-Bosch)
برند رکسروت بوش از آلمان، با جک‌های باکیفیت و بادوام، به یکی از برندهای محبوب در بازار تبدیل شده است. این برند با ارائه تنوع بالا در محصولات پنوماتیکی، توانسته بخش بزرگی از بازار را به خود اختصاص دهد. از مدل‌های پرکاربرد این برند می‌توان به جک‌های چهارمیل و کامپکت اشاره کرد.
جک پنوماتیک نورگرن (Norgren)
برند نورگرن از انگلستان با جک‌هایی با دوام بالا، دقت ساخت و کیفیت بالا شناخته شده است. این جک‌ها از گران‌قیمت‌ترین و نایاب‌ترین جک‌های پنوماتیک در بازار ایران هستند. یکی از مدل‌های پرکاربرد این برند، جک چهارمیل نورگرن است.
جک پنوماتیک کاموزی
برند کاموزی از ایتالیا به دلیل طراحی پیشرفته و استفاده از مواد باکیفیت، در بین صنایع مختلف محبوب است. این برند به‌خاطر توجه به جزئیات و کیفیت بالا، همیشه در انتخاب اول صنایع قرار دارد.
جک پنوماتیک SMC
برند SMC از ژاپن یکی از بهترین برندهای تولیدکننده جک‌های پنوماتیک است که در ایران نیز بسیار محبوب است. این برند به دلیل کیفیت بالای محصولات و دوام زیاد شناخته شده است. سادگی استفاده و دقت عملکرد، از دیگر ویژگی‌های بارز این برند است.
جک پنوماتیک ایرتک
برند ایرتک از تایوان، به دلیل کیفیت مناسب و قیمت منصفانه‌ای که دارد، یکی از بهترین گزینه‌ها برای انتخاب جک پنوماتیک است. جک‌های پروفیلی ایرتک از محبوب‌ترین مدل‌های این برند هستند و تنوع بالایی در سایزها و مدل‌ها ارائه می‌دهند.
قیمت جک (سیلندر) پنوماتیک
قیمت جک‌های پنوماتیک تحت تأثیر عوامل مختلفی قرار دارد. برند تولیدکننده، ظرفیت وزنی، ویژگی‌های اضافی مانند فنرها، مگنت‌ها و سنسورها همگی می‌توانند بر هزینه کلی تأثیر بگذارند. انتخاب یک برند معتبر معمولاً تضمین‌کننده کیفیت و دوام بالاست، اما برندهای مقرون به صرفه‌تری نیز وجود دارند که بدون کاهش عملکرد، گزینه‌های خوبی برای خرید محسوب می‌شوند.
تأثیر برند سازنده در قیمت سیلندر پنوماتیک
برندهای مختلف جک‌های پنوماتیک را با کیفیت‌های متفاوتی تولید می‌کنند و این تفاوت‌ها در مواد ساخت، دقت عملکرد و عمر مفید جک‌ها، موجب تفاوت قیمت می‌شود. به طور کلی، برندهای معتبر و قدیمی‌تر که تاریخچه‌ای خوب در تولید دارند، قیمت‌های بالاتری دارند. در مقابل، برندهای چینی که معمولاً قیمت پایین‌تری دارند، به دلیل استفاده از مواد ساختی با کیفیت پایین‌تر، ممکن است دوام کمتری داشته باشند.
سیلندرهای پنوماتیک تولید شده در کشورهای اروپایی، آمریکایی، ژاپنی و تایوانی اغلب قیمت‌های بالاتری نسبت به برندهای چینی دارند.
تأثیر مواد ساخت در قیمت جک‌های پنوماتیک
متریال‌های استفاده شده در ساخت سیلندر پنوماتیک نقش بسیار مهمی در تعیین قیمت دارند. جنس قطعات داخلی و خارجی جک می‌تواند تفاوت چشمگیری در قیمت‌ها ایجاد کند. برای مثال، پیستون‌ها باید از آلیاژهای مرغوبی مانند چدن یا آلومینیوم ساخته شوند تا دوام بالایی داشته باشند.
برخی از تولیدکنندگان به‌منظور کاهش قیمت جک‌ها، درصد آلومینیوم یا چدن را کم می‌کنند. همین موضوع می‌تواند تأثیر زیادی بر قیمت تمام‌شده جک داشته باشد. همچنین برای جلوگیری از آسیب به کفشک‌ها در اثر ضربه، باید از مواد با کیفیت برای ساخت آنها استفاده شود، که این نیز بر قیمت نهایی تأثیر دارد.
تأثیر نوع اورینگ در قیمت سیلندر پنوماتیک
اورینگ‌ها نقش بسیار مهمی در عملکرد جک‌های پنوماتیک دارند و نوع اورینگ استفاده‌شده نیز می‌تواند بر قیمت تأثیر بگذارد. اورینگ‌ها معمولاً به سه نوع معمولی، ایکس‌رینگ (X-ring) و تایگر‌رینگ (Tiger-ring) تقسیم می‌شوند. اورینگ‌های معمولی معمولاً آب‌بندی ضعیف‌تری دارند و قیمت کمتری دارند. ایکس‌رینگ‌ها کیفیت بالاتری دارند و مقرون به صرفه‌تر هستند، در حالی که تایگر‌رینگ‌ها با کیفیت‌ترین نوع اورینگ‌ها هستند، ولی هزینه بیشتری دارند.
انتخاب برند مناسب
برندهای مختلف ایرانی و خارجی جک‌های پنوماتیک با قیمت‌های متفاوتی ارائه می‌دهند. اگر قصد خرید جک پنوماتیک دارید، باید به ویژگی‌های مورد نیاز خود توجه کنید و بر اساس آن، مدلی که متناسب با نیازتان است را انتخاب کنید. همچنین مهم است که با توجه به بودجه‌ای که دارید، برند معتبری را انتخاب کنید تا از کیفیت و کارایی آن اطمینان حاصل کنید.
در نهایت، برخی برندها قیمت‌های مناسب‌تری دارند، در حالی که برندهای معتبر و معروف معمولاً قیمت بالاتری دارند. با این حال، برای اینکه از کیفیت و عملکرد مطلوب جک پنوماتیک اطمینان داشته باشید، توصیه می‌شود که محصولات برندهای معتبر را از عرضه‌کنندگان شناخته‌شده خریداری کنید.
اجزای جک | سیلندر پنوماتیکی
1و3 پورت(سوپاپ)های ورود هوای فشرده:
جک پنوماتیک شامل دو پورت اصلی هستند: پورت ورودی که هوای فشرده را از منبع به داخل سیلندر می‌فرستد تا پیستون حرکت کند، و پورت خروجی که هوای فشرده را از سیلندر خارج می‌کند وقتی پیستون در حال برگشت یا حرکت است. این پورت‌ها معمولاً توسط شیرهای کنترل جریان تنظیم می‌شوند تا فشار و جهت حرکت هوا به درستی تنظیم و عملکرد سیستم بهینه شود.
2 میله‌های اتصال:
در جک‌های پنوماتیک، قسمتی به عنوان رابط بین پیستون و بخش‌های مختلف سیستم عمل می‌کنند، اهمیت زیادی دارند. این میله‌ها در دو طرف جک قرار دارند؛ یکی در قسمت جلویی برای اتصال به بار و دیگری در قسمت پشتی برای اتصال به ساختار ثابت یا سیستم اصلی. وظیفه اصلی این میله‌ها انتقال نیروی فشار هوای فشرده به بار است، بنابراین باید از متریال مقاوم و با کیفیت ساخته شوند تا در برابر فشار و ضربات وارده در طول حرکت پیستون دوام بیاورند.
4 پیستون:
پیستون در جک‌های پنوماتیک همچون قلب یک ماشین عمل می‌کند. این قطعه اساسی در درون سیلندر به حرکت درمی‌آید و با استفاده از نیروی هوای فشرده، حرکت و نیرو را به بیرون منتقل می‌کند. از متریال‌های مقاوم و سبک همچون آلومینیوم یا فولاد ساخته می‌شود تا در برابر فشارهای زیاد و شرایط سخت صنعتی، دوام بیاورد. پیستون با کمک اورینگ‌ها به طور دقیق و محکم در جای خود قرار می‌گیرد و مانع از نشت هوا می‌شود، به گونه‌ای که عملکرد جک با دقت و کارایی مطلوب انجام می‌گیرد.
5 سیلندر:
سیلندر در جک‌های پنوماتیک، مانند بدنه‌ای است که پیستون داخل آن حرکت می‌کند. این قطعه معمولاً از مواد مقاوم مانند فولاد یا آلیاژهای ویژه ساخته می‌شود تا بتواند فشارهای ناشی از هوای فشرده را تحمل کند. طراحی و کیفیت سیلندر به شدت بر عملکرد جک تأثیر می‌گذارد؛ چرا که این قطعه باید حرکت پیستون را بدون مشکل یا نشتی هدایت کند و به‌طور دقیق عمل کند.
6 میله شفت:
یکی از اجزای اساسی در جک‌های پنوماتیک است که به‌عنوان یک رابط بین پیستون و سایر قسمت‌ها عمل می‌کند. این میله معمولاً از فلزات مقاوم ساخته می‌شود تا بتواند فشار و نیروهای وارده را تحمل کرده و دوام زیادی داشته باشد. در واقع، شفت حرکت پیستون را به حرکت مفید در سیستم انتقال می‌دهد. شفت‌ها ممکن است به صورت ساده یا دوشفت (در مدل‌های خاص) طراحی شوند تا عملکرد دقیق‌تری داشته باشند و در برابر سایش و فشارهای مختلف مقاومت کنند.
جک پنوماتیک چگونه عمل می‌کند؟
اصل کار سیلندر پنوماتیک به این صورت است که یک دستگاه فلزی استوانه‌ای شکل است که یک پیستون را در یک حرکت رفت و برگشتی خطی در داخل سیلندر هدایت می‌کند. هوای فشرده به وسیله‌ی انبساط در داخل سیلندر موتور، انرژی حرارتی را به انرژی مکانیکی تبدیل می‌کند و فشار را از طریق فشرده‌سازی گاز در سیلندر کمپرسور افزایش می‌دهد. این فرآیند باعث حرکت پیستون می‌شود و انرژی حاصل از آن می‌تواند برای انجام انواع وظایف مکانیکی در صنعت یا ماشین‌آلات استفاده شود. به طور خلاصه، این سیلندر به کمک هوای فشرده کار کرده و نیروی لازم برای حرکت پیستون را فراهم می‌کند.
جک در وضعیت بسته:
جک در وضعیت باز:
مدل‌های مختلف و انواع جک پنوماتیک
جک‌های پنوماتیک در انواع مختلفی تولید می‌شوند که هر کدام ویژگی‌های خاص خود را دارند. بسته به نیاز خاص صنعتی، می‌توان مدل‌های متفاوتی از این جک‌ها را انتخاب کرد. این تنوع در مدل‌ها به افراد این امکان را می‌دهد تا جک متناسب با شرایط کاری خود را پیدا کنند. به طور کلی، جک‌های پنوماتیک به دو نوع اصلی تقسیم می‌شوند: مدل‌های یک طرفه که تنها در یک جهت حرکت می‌کنند، و مدل‌های دو طرفه که قابلیت حرکت در هر دو جهت را دارند.
جک چهارمیل

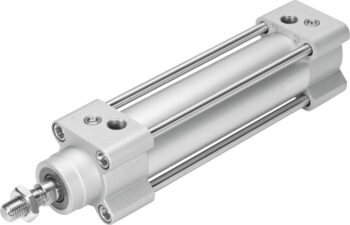

جک پنوماتیک چهارمیل یکی از مدل‌های پرکاربرد و شناخته‌شده است که دارای چهار میله اطراف سیلندر است. این جک‌ها به دلیل ساختار مستحکم و پایداری که دارند، در موقعیت‌هایی که نیاز به دقت و استحکام بالا باشد، بسیار مناسب هستند. از مزایای دیگر جک‌های چهارمیل این است که در مقایسه با سایر مدل‌ها، تنوع سایز بیشتری دارند و علاوه بر این، قابلیت تعمیر و نگهداری نیز دارند.

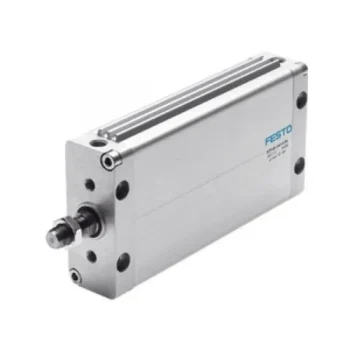

جک کامپکت

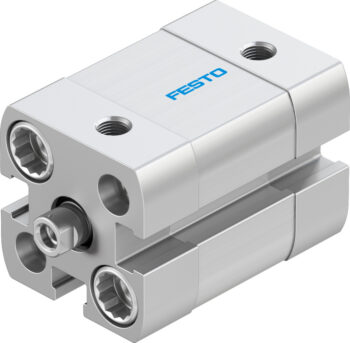

جک پنوماتیک کامپکت به خاطر طراحی فشرده و ابعاد کوچکش برای فضاهای محدود انتخابی ایده‌آل است. این جک‌ها معمولاً در دستگاه‌های چاپ، بسته‌بندی و ماشین‌آلات کوچک به کار می‌روند. یکی از ویژگی‌های برجسته جک‌های کامپکت، وزن سبک و نصب آسان آن‌هاست که این امر باعث می‌شود برای انواع پروژه‌ها گزینه‌ای مناسب باشند. البته باید به این نکته توجه کرد که برخی برندهای موجود در بازار، مدل‌های کامپکت خود را به گونه‌ای طراحی می‌کنند که قابلیت تعمیر ندارند.

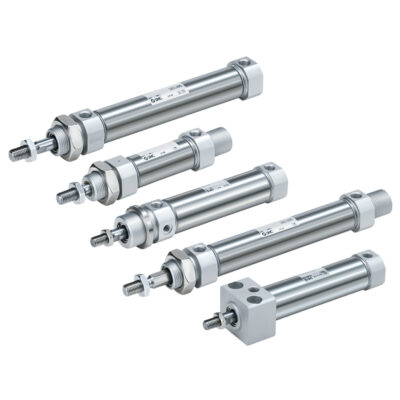

جک قلمی
جک پنوماتیک قلمی به خاطر طراحی خاص و باریک خود، برای استفاده در فضاهای محدود بسیار مناسب است. این جک‌ها در دو مدل استیل و قلمی در دسترس هستند و معمولاً در صنایعی مانند خودروسازی، داروسازی، لبنیات و صنایع غذایی کاربرد دارند. ویژگی‌های منحصر به فرد این جک‌ها، مانند دقت بالا و سرعت عمل مناسب، باعث می‌شود که برای کارهای دقیق و حساس انتخاب بسیار خوبی باشند. به همین دلیل، در بسیاری از فرآیندهایی که نیاز به دقت و سرعت دارند، از جک‌های قلمی استفاده می‌شود.
جک رادلس

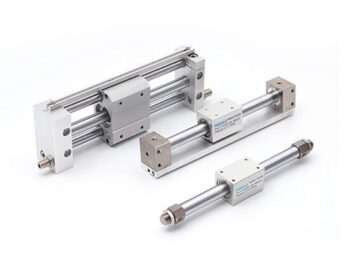

جک پنوماتیک رادلس با طراحی خاص خود، قادر است بارهای سنگین را به راحتی جابجا کند. این جک‌ها معمولاً در صنایع سنگین و ماشین‌آلات بزرگ به کار می‌روند. ویژگی منحصر به فرد جک رادلس این است که در این مدل هیچ شفتی وجود ندارد. به جای آن، یک هولدر به صورت روان روی ریل حرکت می‌کند، که این طراحی باعث افزایش کارایی و کاهش مشکلات مربوط به شفت‌های معمولی می‌شود. این جک‌ها به ویژه برای کاربردهایی که نیاز به انتقال بارهای سنگین در فضاهای محدود دارند، گزینه بسیار مناسبی هستند.
جک چرخشی

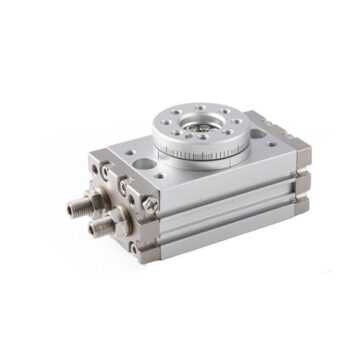

جک پنوماتیک چرخشی به دلیل ویژگی چرخش ۱۸۰ درجه‌ای خود، برای کاربردهایی که نیاز به حرکت دورانی دارند، گزینه‌ای ایده‌آل است. این جک‌ها معمولاً در صنایع بسته‌بندی و خطوط تولید کاربرد دارند، جایی که دقت و سرعت بالا بسیار حائز اهمیت است. طراحی خاص جک‌های چرخشی باعث می‌شود تا در شرایط مختلف صنعتی به خوبی عمل کرده و کارایی بالایی را در انجام عملیات‌های پیچیده فراهم کنند. این ویژگی‌ها جک‌های چرخشی را به یک انتخاب محبوب برای کاربردهای صنعتی تبدیل کرده است.
جک کتابی (دو شفت)
جک پنوماتیک دو شفت به دلیل طراحی منحصر به فرد خود که شامل دو شفت است، قادر به جابجایی بارهای سنگین به صورت بسیار موثر می‌باشد. این جک‌ها معمولاً در صنایع سنگین و ماشین‌آلات بزرگ به کار می‌روند، جایی که نیاز به قدرت بالا و دقت بسیار زیاد است. طراحی دو شفت این جک‌ها به گونه‌ای است که از چرخش جلوگیری می‌کند و بدین ترتیب از آسیب به قطعه کار جلوگیری می‌کند. این ویژگی‌ها باعث می‌شود که جک‌های دو شفت برای انجام کارهای دقیق و سنگین انتخابی ایده‌آل باشند.
جک راهنمادار (سه شفت)
جک پنوماتیک سه شفت به دلیل ساختار خاص خود که شامل دو شفت اصلی و یک راهنمای اضافی در وسط است، توانایی حرکت دقیق و بدون انحراف را فراهم می‌آورد. این طراحی منحصر به فرد باعث می‌شود که جک به راحتی در مسیر خود حرکت کند و از هرگونه انحراف جلوگیری شود. استفاده از راهنمای مرکزی باعث می‌شود که عملکرد جک بسیار دقیق و کنترل‌پذیر باشد، که این ویژگی در کاربردهای حساس و پیچیده صنعتی اهمیت زیادی دارد.
جک تاندمی
جک پنوماتیک تاندمی شباهت زیادی به مدل‌های چهارمیل دارد، اما با یک تفاوت مهم: یک قسمت مربعی شکل در وسط جک اضافه شده که باعث می‌شود نیروی تولیدی آن دو برابر شود. به عبارت دیگر، یک جک تاندم 63 می‌تواند دو برابر نیروی یک جک چهارمیل 63 تولید کند. این ویژگی باعث می‌شود که جک‌های تاندمی در کاربردهایی که به نیروی بالا نیاز دارند، گزینه‌ای مناسب و کارآمد باشند.
جک برقی پنوماتیک

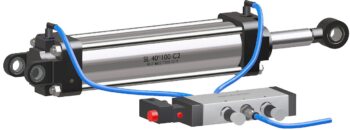

جک‌های پنوماتیک برقی از نظر ساختار کلی شباهت زیادی به جک‌های پنوماتیک معمولی دارند. در هر دو نوع، بخش‌هایی مثل استوانه، پیستون، سوپاپ و سیستم لوله‌کشی وجود دارند. در این سیستم‌ها، با وارد کردن فشار هوا به استوانه، پیستون به حرکت در می‌آید و نیروی لازم برای جابه‌جایی یا تنظیم موقعیت تولید می‌شود. به همین دلیل، این دو نوع جک در بسیاری از کاربردها می‌توانند به طور مشابه عمل کنند.
اما تفاوت اصلی در نحوه کنترل این دو مدل است. در جک‌های پنوماتیک معمولی، بیشتر از سیستم‌های مکانیکی استفاده می‌شود، در حالی که جک‌های پنوماتیک برقی از تکنولوژی الکتریکی برای کنترل بهره می‌برند. این فناوری باعث می‌شود که کنترل این جک‌ها دقیق‌تر و سریع‌تر باشد. به عبارت ساده‌تر، اگر نیاز به قدرت پنوماتیک همراه با کنترل پیشرفته دارید، جک‌های برقی پنوماتیک انتخاب مناسبی خواهند بود. این ویژگی آنها را به گزینه‌ای ایده‌آل برای صنایعی تبدیل کرده که نیاز به سرعت و دقت بالا دارند.
تفاوت‌های اصلی جک پنوماتیک معمولی با جک پنوماتیک برقی
کنترل برقی: جک‌های برقی برخلاف مدل‌های سنتی که تنها به فشار هوا تکیه دارند، از سیستم‌های الکترونیکی پیشرفته استفاده می‌کنند که کنترل دقیق‌تری را ممکن می‌سازد.
دقت بالاتر: این جک‌ها امکان برنامه‌ریزی دقیق‌تری دارند و می‌توان حرکت و توقف آنها را به شکلی کاملاً دقیق تنظیم کرد.
کاهش وابستگی به هوای فشرده: با استفاده از سیستم‌های برقی، نیاز به کمپرسور هوا در بسیاری از مواقع کاهش پیدا می‌کند.
اتصال به سیستم‌های هوشمند: جک‌های برقی به راحتی می‌توانند با سیستم‌های کنترلی مدرن و هوشمند ادغام شوند.
