اکچویتور پنوماتیک
اکچویتورهای پنوماتیک به عنوان یکی از کلیدیترین اجزای سیستمهای اتوماسیون صنعتی شناخته میشوند. این دستگاهها با بهرهگیری از هوای فشرده،…
اکچویتورهای پنوماتیک به عنوان یکی از کلیدیترین اجزای سیستمهای اتوماسیون صنعتی شناخته میشوند. این دستگاهها با بهرهگیری از هوای فشرده، حرکات مکانیکی دقیق و قدرتمندی ایجاد میکنند که در صنایع گوناگون از جمله خودروسازی، تولید و حتی پزشکی کاربرد دارند. در این مقاله، به بررسی عمیق انواع مدلهای اکچویتور پنوماتیک میپردازیم، اصول عملکرد آنها را تشریح میکنیم، مزایا و معایبشان را تحلیل مینماییم و کاربردهای متنوعشان را کاوش میکنیم. همچنین، مقایسهای با دیگر انواع اکچویتورها خواهیم داشت تا به شما کمک کنیم انتخاب مناسبی بر اساس نیازهایتان داشته باشید. اگر به دنبال تهیه این قطعات هستید، میتوانید با کارشناسان ما تماس بگیرید تا از کیفیت بالا و قیمت رقابتی بهرهمند شوید.
اکچویتور پنوماتیک چیست؟
اکچویتور پنوماتیک قطعهای است که انرژی هوای فشرده را به حرکت مکانیکی تبدیل میکند. این تبدیل انرژی از طریق اجزایی مانند سیلندرها (جکها)، شیرها و واحدهای کنترل جریان هوا صورت میگیرد. ساختار ساده این اکچویتورها باعث میشود که نگهداریشان آسان باشد و در محیطهای چالشبرانگیز عملکرد مطلوبی داشته باشند. برای مثال، در خطوط تولید، این دستگاهها میتوانند حرکات تکراری را با سرعت بالا اجرا کنند، که این امر بهرهوری را افزایش میدهد.
از زاویه دیگری، اکچویتورهای پنوماتیک به دلیل استفاده از هوا به عنوان روغن، ایمنتر از گزینههای هیدرولیکی هستند، زیرا خطر نشت مایعات خطرناک وجود ندارد. این ویژگی آنها را برای صنایع غذایی و دارویی ایدهآل میسازد.
«میتوانید شیرهای کنترل این اکچویتورها را از تامینکنندگان معتبر مانند پنومات تهیه کنید تا اطمینان از کیفیت داشته باشید. جهت ارتباط با واحد فروش و مشاوره فنی، کلیک کنید»
اصول کار اکچویتور پنوماتیک
اصول عملکرد اکچویتورهای پنوماتیک بر پایه فیزیک سیالات استوار است. هوای فشرده توسط کمپرسور تولید شده و از طریق شیرها به سیلندر هدایت میشود. وقتی هوا وارد سیلندر میشود، فشار ایجاد شده پیستون را حرکت میدهد، که این حرکت میتواند خطی یا چرخشی باشد. واحدهای کنترل مانند والوهای solenoid جریان هوا را تنظیم میکنند تا سرعت و نیروی حرکت کنترل شود.
از منظر مهندسی، این سیستمها امکان ادغام با سنسورها را دارند تا بازخورد دقیقی ارائه دهند. برای نمونه، در سیستمهای رباتیک، اکچویتور پنوماتیک میتواند با PLCها ترکیب شود تا عملیات پیچیدهای را اجرا کند. این انعطافپذیری باعث میشود که اکچویتورها در اتوماسیون مدرن نقش محوری ایفا کنند.

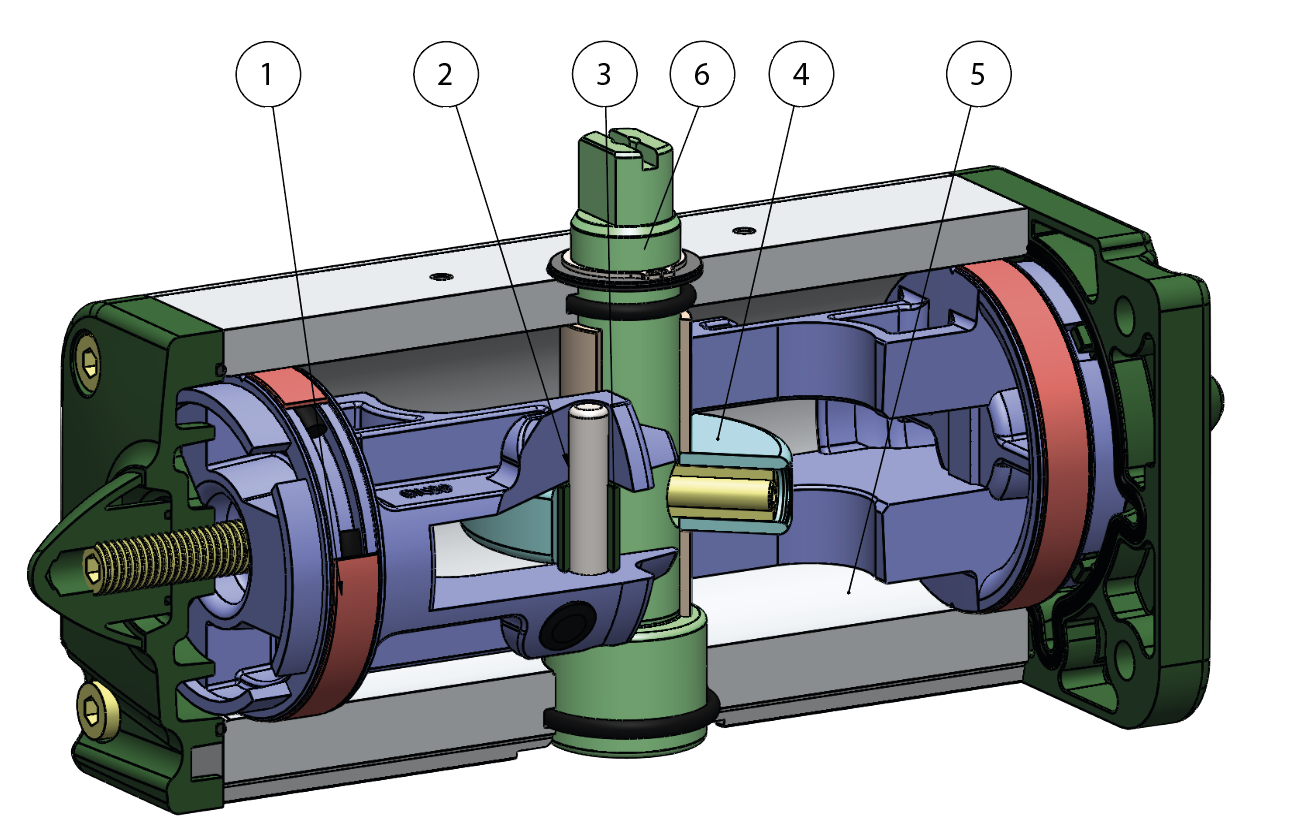

اجزای اکچویتور پنوماتیکی
- نوارهای انرژیدار و خود روانکار
کاهش اصطکاک بین پیستون و سیلندر.
جلوگیری از چسبیدن آببند به سیلندر حتی پس از دورههای طولانی عدم استفاده. - شکافها، بوشها و پینهای ساختهشده از فولاد با سختی بالاتر از ۵۰ HRC
مقاومت بیشتر در برابر نیروهای داخلی عملگر. - اصطکاک غلتشی بین پیستون و شیار
کاهش اصطکاک. - مکانیزم اسکاتچ یوک با اصطکاک غلتشی
(تبدیل حرکت دورانی به حرکت خطی با استفاده از پیستون و شفت بدون دنده یا چرخدنده)
کاهش اصطکاک بین پیستون و شفت و در نتیجه کاهش سایش قطعات مربوطه.
افزایش گشتاور اولیه (BTO & BTC).
ابعاد کوچکتر نسبت به عملگرهای رکوپینیون (با گشتاور برابر) و در نتیجه نیاز به فضای نصب کمتر.
وزن کمتر نسبت به رکوپینیون (۳۰٪- کیلوگرم/نیوتنمتر) که باعث صرفهجویی در طراحی و ساخت تجهیزات میشود.
مصرف هوای کمتر نسبت به رکوپینیون (۴۰٪- سانتیمتر مکعب هوا/نیوتنمتر در حالت دوبل اکشن و ۲۰٪- در حالت فنر برگشت)، در نتیجه فشار کمتر روی کمپرسور یا امکان استفاده از کمپرسور کوچکتر. - سیلندر نورد شده
کاهش سایش نوارهای انرژیدار به دلیل زبری سطح بسیار کم. - شفت استیل ضدزنگ
مقاومت بالاتر در برابر خوردگی.
مدلهای اصلی اکچویتور پنوماتیک
اکچویتورهای پنوماتیک در مدلهای متنوعی عرضه میشوند که هر کدام برای کاربردهای خاصی طراحی شدهاند. در ادامه، به بررسی این مدلها میپردازیم، با تمرکز بر ویژگیهای منحصربهفردشان.

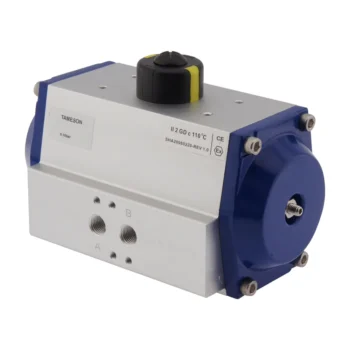

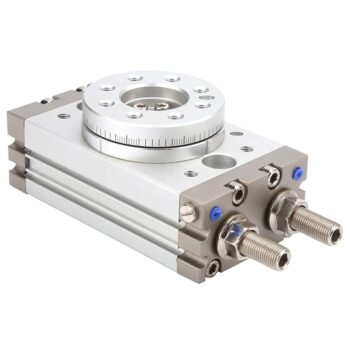

اکچویتور پنوماتیک چرخشی (Rotary Actuator)
اکچویتورهای چرخشی پنوماتیک حرکت چرخشی ایجاد میکنند که برای چرخاندن قطعات در ماشینآلات ضروری است. این مدلها اغلب در سیستمهای CNC و رباتهای صنعتی استفاده میشوند، جایی که نیاز به چرخش دقیق وجود دارد. برای مثال، در خطوط مونتاژ، این اکچویتورها میتوانند ابزارها را در زوایای مختلف قرار دهند.
از دیدگاه کارایی، اکچویتورهای چرخشی به دلیل گشتاور بالا، در محیطهای پرسرعت عملکرد بهتری دارند. میتوانید شیرهای کنترل چرخشی را از پنومات تهیه کنید تا سیستمتان را بهینهسازی نمایید. این شیرها با مواد مقاوم ساخته شدهاند و عمر طولانیتری ارائه میدهند.
اکچویتور پنوماتیک خطی (Linear Actuator)
اکچویتورهای خطی پنوماتیک که معمولاً همان جکهای پنوماتیکی هستند، برای ایجاد حرکت مستقیم استفاده میشوند؛ مانند جابجایی اجسام روی نوار نقاله یا باز و بسته کردن دربهای اتوماتیک. این جکها در کاربردهایی که نیاز به نیروی خطی قوی است، مانند دستگاههای جوشکاری، برتری دارند.
از نظر ایمنی، این اکچویتورها (جکها) در صورت قطع هوا موقعیت خود را حفظ میکنند که این ویژگی برای صنایع حساس بسیار مهم است. همچنین، ترکیب آنها با شیرهای خطی پنوماتیکی میتواند دقت حرکت را بهبود بخشد.
اکچویتور پنوماتیک دوقلو (Double-Acting Actuator)
اکچویتورهای دوقلو در هر دو جهت توسط هوای فشرده عمل میکنند، که این امر کنترل دقیقتری فراهم میکند. در صنایع خودروسازی، برای سیستمهای ترمز و شتاب از این مدل استفاده میشود، جایی که نیاز به حرکت رفت و برگشتی وجود دارد.
از منظر اقتصادی، این اکچویتورها مصرف انرژی کمتری دارند زیرا هوا را در هر دو جهت بهرهبرداری میکنند. برای بهبود عملکرد، شیرهای دوقلو را میتوانید از منابع معتبر مانند پنومات تامین کنید.
مزایا و معایب استفاده از اکچویتورهای پنوماتیک
اکچویتورهای پنوماتیک مزایای زیادی دارند، اما مانند هر فناوری دیگری، معایبی نیز به همراه دارند. در ادامه، این جنبهها را بررسی میکنیم تا تصویری کامل ارائه دهیم. این تحلیل کمک میکند تا تصمیمگیری آگاهانهتری داشته باشید، به ویژه اگر در حال برنامهریزی برای ادغام این سیستمها در عملیات صنعتیتان هستید.
مزایا
یکی از برجستهترین مزایا، سرعت عمل بالا است. این دستگاهها میتوانند در میلیثانیهها واکنش نشان دهند، که این ویژگی در خطوط تولید سریعالسیر حیاتی است. علاوه بر این، قدرت خروجی قابل توجهی دارند که برای جابجایی بارهای سنگین مناسب است. از سوی دیگر، ساختار سادهشان هزینههای نگهداری را پایین نگه میدارد و تعمیرات را آسان میکند.
از زاویه زیستمحیطی، استفاده از هوا به عنوان منبع انرژی، آنها را گزینهای سبزتر میسازد، زیرا هیچ آلایندهای تولید نمیکنند. در محیطهای پرخطر مانند معادن یا کارخانههای شیمیایی، ایمنی بالایشان به دلیل عدم وجود جرقه یا نشت مایع، برتری ایجاد میکند. اگر به دنبال قطعات با کیفیت هستید، میتوانید از ما خرید کنید تا از دوام طولانیمدت اطمینان حاصل نمایید.
معایب
با وجود مزایا، وابستگی به کمپرسور هوا میتواند یک نقطه ضعف باشد، زیرا در مکانهایی بدون دسترسی آسان به برق یا هوا، کارایی کاهش مییابد. همچنین، در مقایسه با اکچویتورهای الکتریکی، دقت موقعیتیابی کمتری دارند، که این امر در کاربردهای بسیار دقیق مشکلساز میشود. سر و صدای ناشی از جریان هوا نیز میتواند در محیطهای آرام مزاحم باشد.
برای غلبه بر این معایب، میتوان از سیستمهای هیبریدی استفاده کرد که پنوماتیک را با الکتریکی ترکیب میکند. این رویکرد انعطافپذیری بیشتری فراهم میآورد.
مقایسه اکچویتورهای پنوماتیک با مدلهای دیگر
انتخاب بین انواع اکچویتورها نیازمند درک تفاوتهایشان است. در این بخش، مقایسهای جامع ارائه میدهیم تا زوایای مختلف را پوشش دهیم.
اکچویتور پنوماتیک در مقابل اکچویتورهای الکتریکی
اکچویتورهای پنوماتیک بر پایه هوا عمل میکنند، در حالی که الکتریکیها از موتورهای برقی بهره میبرند. پنوماتیکها در سرعت و نیروی خام برتر هستند، اما الکتریکیها کنترل دقیقتری عرضه میکنند، مانند موقعیتیابی میلیمتری.
از دیدگاه هزینه اولیه، پنوماتیکها ارزانتر هستند، اما هزینههای عملیاتی مانند مصرف هوا را باید در نظر گرفت. در محیطهای مرطوب یا گردآلود، پنوماتیکها دوام بیشتری دارند زیرا کمتر به آسیب الکتریکی حساساند.
برای مقایسه بهتر، جدولی تهیه کردهایم:
| ویژگی | اکچویتور پنوماتیک | اکچویتور الکتریکی |
|---|---|---|
| منبع انرژی | هوا فشرده | برق |
| سرعت عمل | بسیار بالا (مناسب عملیات سریع) | متوسط تا بالا |
| دقت کنترل | متوسط | بسیار بالا |
| مقاومت محیطی | عالی (مقاوم در برابر گرد و غبار، رطوبت و شوک) | متوسط |
| توان تولید نیرو | بالا نسبت به وزن | محدودتر نسبت به ابعاد |
| هزینه نگهداری | پایین (قطعات ساده و تعمیر آسان) | متوسط |
| هزینه اولیه | متوسط | معمولاً بالا |
| کاربردهای رایج | خطوط تولید سریع، تجهیزات بستهبندی، صنایع غذایی | رباتیک دقیق، سیستمهای موقعیتیابی، اتوماسیون با دقت بالا |
ویژگی برتر اکچویتور پنوماتیک
در سناریوهایی مانند صنایع سنگین که مقاومت در برابر ضربه و آلودگی اولویت دارد، پنوماتیکها برتری دارند. برای مثال، در کارخانههای خودروسازی برای جابجایی قطعات سنگین، قدرت و سرعتشان بیرقیب است. همچنین، در کاربردهای پرتکرار، عمر مفید طولانیتری نشان میدهند.
اکچویتور پنوماتیک در مقابل هیدرولیکی
هر دو از سیالات فشرده استفاده میکنند، اما پنوماتیکها هوا و هیدرولیکیها روغن را به کار میگیرند. پنوماتیکها سبکتر و سریعتر هستند، در حالی که هیدرولیکیها نیروی بیشتری تولید میکنند.
از زاویه ایمنی، پنوماتیکها ایمنترند زیرا نشت هوا بیخطر است. اما هیدرولیکیها در بارهای بسیار سنگین مانند ماشینآلات ساختمانی ترجیح داده میشوند.
جدول مقایسه:
| ویژگی | پنوماتیک | هیدرولیکی |
|---|---|---|
| وزن سیستم | سبک | سنگین |
| سرعت | بالا | پایین تا متوسط |
| قدرت | متوسط | بسیار بالا |
| دقت کنترل | متوسط | بالا |
| ایمنی | بالا (کم خطرتر) | متوسط (خطر نشتی و فشار بالا) |
| تمیزکاری | آسان (هوای فشرده آلاینده ندارد) | پیچیده (روغن هیدرولیک نیاز به مدیریت دارد) |
| هزینه نگهداری | پایین | متوسط تا بالا |
| مقاومت محیطی | عالی | خوب |
| هزینه اولیه | متوسط | نسبتاً بالا |
| کاربردهای رایج | ابزارآلات صنعتی سبک، خطوط مونتاژ سریع | ماشینآلات سنگین، پرسهای صنعتی، تجهیزات ساختمانی |
کاربردهای اکچویتورهای پنوماتیک در صنایع مختلف
اکچویتورهای پنوماتیک در صنایع متنوعی کاربرد دارند. در خودروسازی، برای کنترل ترمز و کلاچ استفاده میشوند، جایی که سرعت واکنش حیاتی است. در تولید، نوارهای نقاله و دستگاههای بستهبندی را حرکت میدهند. حتی در پزشکی، برای تجهیزات تنفسی یا صندلیهای دندانپزشکی به کار میروند.
از منظر نوآوری، ادغام با اینترنت اشیاء (IoT) اجازه نظارت از راه دور را میدهد، که بهرهوری را افزایش میدهد.
چه زمانی استفاده از اکچویتور پنوماتیک توجیهپذیر است؟
هنگامی که اولویت با سرعت و هزینه پایین است، این اکچویتورها انتخاب ایدهآلی هستند. در محیطهای صنعتی با شرایط خشن، توجیه اقتصادی بالایی دارند. برای مثال، در کارخانههایی که توقف تولید هزینهبر است، قابلیت اطمینانشان ارزشمند است.
شناسایی علل خرابی اکچویتور پنوماتیک
خرابیها میتوانند از عوامل مختلفی ناشی شوند، که شناختشان برای پیشگیری ضروری است.
خرابی در سیستم هواگیری
نشت هوا شایعترین مسئله است، که فشار را کاهش میدهد و حرکت را کند میکند. این مشکل میتواند از مهر و مومهای فرسوده ناشی شود. بررسی منظم لولهها و اتصالات میتواند از آن جلوگیری کند.
آلودگی محیط کار
گرد و غبار، رطوبت یا مواد شیمیایی میتوانند به داخل سیستم نفوذ کنند و سایش ایجاد نمایند. این آلودگیها عمر قطعات را کوتاه میکنند. استفاده از فیلترهای هوا و نگهداری دورهای راهحل است.
تعمیر اکچویتور پنوماتیک
تعمیر به موقع میتواند عمر دستگاه را افزایش دهد. در ادامه، راهکارها را بررسی میکنیم.
راهکارهای برطرف کردن عیوب
تعویض قطعات خراب
وقتی سیلندر یا شیر آسیب دیده، تعویض سریع عملکرد را بازمیگرداند. این روش هزینهها را پایین نگه میدارد. شیرهای جایگزین را از پنومات تهیه کنید تا کیفیت تضمین شود.
تعویض سیلندرها و شیرها
سیلندرها قلب تپنده سیستم هستند؛ تعویضشان نشت را حذف میکند. شیرها نیز جریان را کنترل میکنند و تعویضشان دقت را افزایش میدهد.
تعمیر ماشینآلات متصل
اگر دستگاههای مرتبط خراب باشند، اکچویتور تحت تاثیر قرار میگیرد. تعمیر زنجیرهای سیستمها ضروری است.
بهترین زمان برای انجام تعمیرات
زمانهای تعطیلی تولید
این دورهها برای تعمیرات گسترده بدون اختلال مناسباند. میتوان سیستمها را ارتقا داد.
تشخیص خرابی در حین عملیات
با سنسورها، مشکلات را زود تشخیص دهید و تعمیر پیشگیرانه انجام دهید تا توقف کامل جلوگیری شود.
نتیجهگیری
اکچویتورهای پنوماتیک به دلیل سرعت، ایمنی و دوام بالا، یکی از بهترین انتخابها برای طیف وسیعی از کاربردهای صنعتی محسوب میشوند. با شناخت دقیق مدلها، مزایا و محدودیتها، میتوانید سیستمی طراحی کنید که بهرهوری و طول عمر بالایی داشته باشد. ما در پنومات با ارائه مجموعهای کامل از اکچویتورهای پنوماتیک باکیفیت، همراه با مشاوره تخصصی پیش از خرید، به شما کمک میکنیم تا دقیقاً همان محصولی را انتخاب کنید که بیشترین کارایی را در خط تولید یا پروژه شما به ارمغان آورد. همین امروز با مشاوران ما تماس بگیرید تا بهترین راهکار را متناسب با نیازتان دریافت کنید و از کیفیت، قیمت رقابتی و خدمات پس از فروش مطمئن بهرهمند شوید.
سوالات متداول
-
اکچویتور پنوماتیک دستگاهی است که با استفاده از هوای فشرده، حرکت مکانیکی ایجاد میکند؛ به این صورت که فشار هوا پیستون یا قسمت متحرک دستگاه را به حرکت درمیآورد.
-
اکچویتور پنوماتیک با هوای فشرده کار میکند و سرعت و قدرت بالایی دارد، اما دقت کنترل آن نسبت به اکچویتورهای الکتریکی کمتر است. اکچویتور الکتریکی از موتورهای برقی بهره میبرد و دقت بالاتری ارائه میدهد.
-
مدلهای اصلی شامل اکچویتورهای خطی (حرکت مستقیم)، چرخشی (حرکت دورانی) و دوقلو (عملکرد دوطرفه) هستند که در صنایع مختلف برای جابجایی، چرخش یا کنترل حرکت مورد استفاده قرار میگیرند.
-
مزایا شامل سرعت بالا، ساختار ساده، نگهداری آسان و ایمنی بیشتر است. معایب آنها محدودیت دقت، وابستگی به کمپرسور هوا و ایجاد صدای نسبتا زیاد میباشد.
-
در صنایع خودروسازی، تولید، بستهبندی، پزشکی و هر جایی که حرکت سریع و تکراری نیاز باشد، کاربرد فراوانی دارد.
-
با انجام نگهداری منظم، بررسی نشتهای هوا، استفاده از فیلترهای مناسب و تمیز نگه داشتن سیستم.
-
سیلندر، پیستون، شیرهای کنترل هوا، نوارهای آببند و قطعاتی که اصطکاک را کاهش میدهند.
-
آلودگی هوا، رطوبت، نشت هوا و عدم نگهداری مناسب از جمله مهمترین عوامل هستند.
-
وقتی سرعت، قدرت و هزینه کمتر اولویت دارد و دقت بسیار بالا مورد نیاز نیست، اکچویتور پنوماتیک گزینه مناسبی است.
-
با توجه به نیازهای سرعت، نیرو، دقت و شرایط محیطی و مشورت با کارشناسان متخصص، بهترین مدل انتخاب میشود.
