تفنگ پرچ پنوماتیکی از هوای فشرده برای نصب پرچ‌های کور از طریق دو یا چند قطعه استفاده می‌کند و این قطعات را به هم متصل می‌سازد. ابزارهای پرچ پنوماتیکی اغلب در صنایع حمل و نقل، هوافضا، تولید فلزات، ساخت و ساز و سایر صنایع بزرگ مقیاس یافت می‌شوند.
پرچ کردن با استفاده از سیستم پنوماتیکی مزایای زیادی نسبت به پرچ دستی دارد، به ویژه در پروژه‌های بزرگ. تفنگ پرچ پنوماتیکی عملکرد بهتری با حاشیه خطای کمتر ارائه می‌دهد و سریع‌تر از پرچ دستی عمل می‌کند. علاوه بر این، این ابزار قادر است چندین پرچ را در مدت زمان کوتاهی نصب کند، بدون اینکه فشار فیزیکی زیادی به دستان اپراتور وارد کند، که در پرچ دستی مشاهده می‌شود. علاوه بر مزایای ارگونومیک، تفنگ‌های پرچ پنوماتیکی پرچ دقیقی در هر بار انجام می‌دهند و حاشیه خطای کمتری دارند.
عملکرد تفنگ پرچ
یک تفنگ پرچ پنوماتیکی از فشار هوای 90 تا 100 پوند (41 تا 45 کیلوگرم) برای هر اینچ مربع استفاده می‌کند تا پرچ را تنظیم کند. در شکل 2، پرچ در وضعیت اولیه خود نشان داده شده است (شکل 2، برچسب A). تفنگ پرچ، مندل (زرد رنگ) را از طریق بدنه پرچ می‌کشد و پشت بدنه را تغییر شکل می‌دهد و سر پرچ را فشرده کرده و آن را به سطح‌های پرچ‌شده می‌چسباند (شکل 2، برچسب B). هنگامی که مندل به اندازه کافی به مواد فشار می‌آورد، از پرچ جدا می‌شود و یک اتصال تمیز و مهر و موم شده به وجود می‌آید (شکل 2، برچسب C).
فرآیند نصب پرچ
برای اینکه پرچ کور در داخل سوراخ قرار گیرد، فشار هوای کافی باید وجود داشته باشد تا بدنه پرچ جمع شود و اتصالات را مهر و موم کند. در قسمت آخر فرایند، هوای اضافی از محفظه خارج می‌شود در حالی که یک فنر پیستون را به موقعیت اولیه خود باز می‌گرداند، تا برای یک چرخه جدید پرچ آماده باشد.

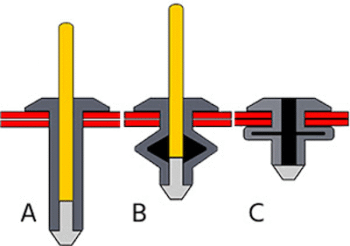

مراحل فشرده‌سازی پرچ‌های پاپ: پرچ در حالت اولیه خود (A)، فشرده‌سازی سر پرچ (B) و آب‌بندی مناسب (C)
قطعات تفنگ پرچ پنوماتیک

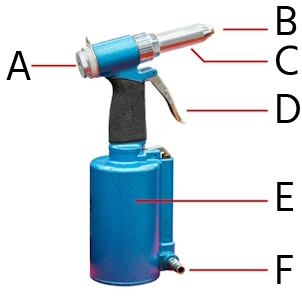

اجزای یک تفنگ پرچ‌زن پنوماتیک: محفظه‌ی جمع‌کننده (A)، دماغه (B)، پوشش مجموعه‌ی فک (C)، ماشه (D)، سیلندر (E) و ورودی هوا (F).
قسمت بینی تفنگ پرچ پنوماتیکی ( برچسب B) پرچ را در حین نصب نگه می‌دارد. قطعات بینی اضافی همراه با تفنگ پرچ به فروش می‌رسند تا از پرچ‌های با اندازه‌های مختلف پشتیبانی کنند. کاربر می‌تواند با استفاده از یک آچار ویژه که همراه با تفنگ پرچ است، قطعه بینی را تعویض کند. معمولاً پرچ‌ها دارای قطر 2-20 میلی‌متر و طول 5-50 میلی‌متر هستند.
پوشش مجموعه فک‌ها
پوشش مجموعه فک‌ها ( برچسب C) فک‌هایی را در بر دارد که مندل پرچ را نگه می‌دارند و آن را در حین نصب پرچ عقب می‌کشند. پرتاب‌کننده میخ (شکل 3، برچسب A) مندل‌های پرچ را که پس از شکستن از سر پرچ به عقب پرتاب می‌شوند، از دستگاه خارج می‌کند. بسته به جهت‌گیری تفنگ پرچ، مندل‌ها ممکن است به جای آن از قسمت بینی سقوط کنند.
عملکرد تفنگ پرچ
کاربر ماشه (برچسب D) را فشار می‌دهد تا هوا از کمپرسور هوا به ورودی هوا ( برچسب F) وارد شده و وارد سیلندر (برچسب E) شود. در داخل سیلندر، پیستونی قرار دارد که توسط یک فنر در موقعیت خود نگه داشته شده است. هنگامی که هوا وارد سیلندر می‌شود، پیستون به فنر فشار می‌آورد که باعث کشیده شدن فک‌ها به سمت مندل پرچ می‌شود تا زمانی که مندل شکسته شده و پرچ نصب شود.
اجزای سیستم
منبع هوای فشرده: برای کار کردن با هر نوع ابزار پنوماتیکی، نیاز به تأمین مناسب هوای فشرده وجود دارد. به همین دلیل، کمپرسور بخش ضروری هر مجموعه ابزار پنوماتیکی است. بیشتر ابزارهای پرچ هوا از 4 تا 5 فوت مکعب در دقیقه (8.5 متر مکعب در ساعت) در فشار 90 PSI (6.2 بار) در استفاده مداوم استفاده می‌کنند. کمپرسور باید قادر باشد حداقل این مقدار را تأمین کند.
شلنگ پنوماتیکی: شلنگ‌های پنوماتیکی معمولاً از پلاستیک‌هایی مانند پلی اورتان (PU)، پلی اتیلن (PE) و پلی آمید (PA) ساخته می‌شوند. PU بسیار انعطاف‌پذیر، مقاوم در برابر پیچ خوردگی و بادوام است. PE برای پنوماتیک‌های با فشار پایین استفاده می‌شود. PA مقاوم و سبک است، اما انعطاف‌پذیری کمتری نسبت به PE و PU دارد.
انواع تفنگ پرچ پنوماتیکی
دو نوع تفنگ پرچ پنوماتیکی وجود دارد: تفنگ پرچ پنوماتیکی پاپ و تفنگ پرچ پنوماتیکی مهره‌زن.
تفنگ پرچ پنوماتیکی پاپ
تفنگ پرچ پاپ پنوماتیکی که هوا برای عملکرد آن به کار می‌رود، تمرکز اصلی این مقاله است و دارای قطعه بینی است که پرچ‌های پاپ (شکل 4، سمت راست) در آن قرار می‌گیرند. پرچ پاپ همچنین به عنوان پرچ کور نیز شناخته می‌شود.
تفنگ پرچ پنوماتیکی مهره‌زن
این نوع تفنگ پرچ پنوماتیکی دارای قطعه بینی با میله رزوه‌دار است که مهره‌های پرچ (شکل 4، سمت چپ) روی آن رزوه می‌شوند.

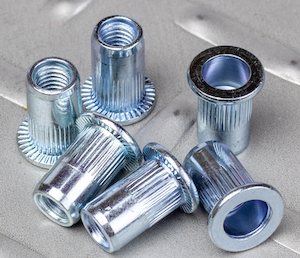

مهره‌های پرچ

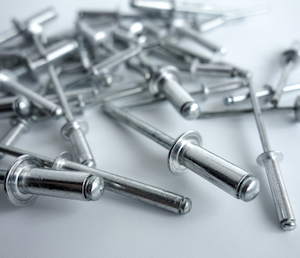

پرچ‌های سوزنی
مزایا و معایب تفنگ پرچ پنوماتیکی
مزایا
تفنگ پرچ پنوماتیکی در مقایسه با روش‌های دستی مزایای زیادی دارد. این ابزار می‌تواند پرچ‌ها را به‌طور سریع، تمیز و یکنواخت نصب کند. همچنین استفاده از آن نیاز به تلاش فیزیکی زیادی ندارد، بنابراین نیروی کار کمتر تحت فشار قرار می‌گیرد. در نتیجه، زمان کاری به‌طور قابل توجهی کاهش می‌یابد که این امر موجب کاهش هزینه‌های نیروی کار در صنعت‌هایی مانند هوافضا و دیگر صنایع بزرگ می‌شود. علاوه بر این، پرچ‌های پاپ انتهایی که در این ابزار استفاده می‌شوند، به‌طور معمول آب‌بندی می‌کنند و مهر و موم محکم و بدون نشتی ایجاد می‌کنند که باعث محبوبیت این نوع پرچ‌ها در صنعت قایق‌سازی و خودروسازی شده است. وزن کم این ابزار، استفاده از آن را راحت می‌کند و دیگر نیازی به شارژ یا تعویض باتری‌ها نیست.
معایب
اگرچه تفنگ پرچ پنوماتیکی مزایای زیادی دارد، اما برخی محدودیت‌ها نیز وجود دارد. در صورتی که این ابزار دچار خرابی شود، تعمیر و نگهداری آن ممکن است دشوار باشد. همچنین این ابزار به‌وسیله شلنگ هوا محدود است، بنابراین کاربر باید توجه داشته باشد که طول شلنگ به‌اندازه کافی باشد. از دیگر معایب آن می‌توان به نیاز به کمپرسور هوا اشاره کرد که در صورتی که دسترسی به آن دشوار باشد، ممکن است استفاده از این ابزار را پیچیده‌تر کند.
نگهداری تفنگ پرچ پنوماتیکی
نگهداری صحیح و به‌موقع از تفنگ پرچ پنوماتیکی می‌تواند عمر مفید آن را افزایش دهد. یکی از مهم‌ترین مراحل نگهداری، روغن‌کاری مناسب تفنگ قبل از استفاده است. بدون روغن‌کاری صحیح، ممکن است ابزار به‌درستی عمل نکند. برای اطمینان از عملکرد مناسب، سه نوع اصلی استفاده از این ابزار وجود دارد:
- استفاده دوره‌ای: در این حالت، تفنگ پرچ قبل از استفاده هر بار روغن‌کاری می‌شود.
- استفاده مکرر اما نه مداوم: اگر ابزار به‌طور روزانه استفاده می‌شود، بهتر است هر روز آن را به‌صورت دستی روغن‌کاری کرد.
- استفاده مکرر و مداوم: در این حالت، روغن‌کاری به‌طور خودکار از طریق سیستم‌هایی مانند روغن‌زن یا واحد FRL انجام می‌شود.
برای آشنایی بیشتر با نحوه صحیح روغن‌کاری ابزارهای پنوماتیکی، می‌توانید مقاله‌ای که در این زمینه نوشته‌ایم را مطالعه کنید.
عیب‌یابی و تعمیر
تفنگ پرچ پنوماتیکی مانند هر ابزار دیگری ممکن است دچار مشکلاتی شود که نیاز به تعمیر یا نگهداری داشته باشد. علائمی مانند توقف عملکرد ابزار، کم بودن نیروی پرچ، یا کند بودن بازگشت پیستون می‌تواند نشان‌دهنده مشکلاتی باشد که ممکن است نیاز به روغن‌کاری مجدد یا تعویض قطعات داشته باشد. برای اطلاعات بیشتر در مورد نحوه عیب‌یابی و تعمیر تفنگ پرچ پنوماتیکی، می‌توانید مقاله دیگری که در این زمینه نوشته‌ایم را بررسی کنید.
معیارهای انتخاب
هنگام انتخاب تفنگ پرچ پنوماتیکی مناسب برای کاربرد خاص خود، چندین فاکتور مهم باید در نظر گرفته شود. یکی از مهم‌ترین موارد، مواد ساخت ابزار است. این ابزار باید از موادی سبک و مقاوم ساخته شده باشد تا در استفاده‌های طولانی‌مدت راحت باشد. همچنین ارگونومی آن باید مناسب باشد، به‌طوری که دسته آن از جنس لاستیک یا مواد نرم باشد تا فشار کمتری به دست وارد شود. بدنه تفنگ باید از موادی مقاوم در برابر فشار بالا ساخته شود تا طول عمر بیشتری داشته باشد. مهم دیگر، اندازه پرچ‌های مورد استفاده است. برخی از مدل‌های تفنگ پرچ توانایی کار با انواع مختلف پرچ‌ها را دارند. معمولاً تفنگ‌های پرچ پنوماتیکی می‌توانند پرچ‌هایی با قطر 2 تا 5 میلی‌متر را نصب کنند. همچنین، نوع اتصال ورودی هوا باید مطابق با شلنگ‌های متداول باشد و معمولاً از اتصال نازل Rp ¼ برای اتصال به شلنگ استفاده می‌شود. در نهایت، نیروی مورد نیاز برای نصب پرچ نیز باید در نظر گرفته شود. ابزارهای سنگین‌کار معمولاً نیرویی بیش از 10 ک نیوتن تولید می‌کنند، در حالی که ابزارهای سبک‌تر می‌توانند نیرویی نزدیک به 2 ک نیوتن فراهم کنند.
کاربردها
تفنگ پرچ پنوماتیکی به‌دلیل کارایی بالای خود در بسیاری از صنایع به ابزاری ضروری تبدیل شده است. از جمله صنایعی که این ابزار را به‌طور گسترده استفاده می‌کنند، می‌توان به صنعت هوافضا، خودروسازی، ساخت‌وساز، معماری مدرن، صنعت ساخت فلز و صنایع چوب اشاره کرد.
نتیجه گیری
در نهایت، تفنگ پرچ پنوماتیکی با عملکرد قدرتمند، طراحی ارگونومیک و سرعت بالای اجرای پرچ‌کاری، یکی از کاربردی‌ترین ابزارهای صنعتی برای افزایش بهره‌وری و کیفیت مونتاژ در صنایع گوناگون است. انتخاب صحیح این ابزار، همراه با نگهداری اصولی، نه تنها عمر مفید آن را افزایش می‌دهد، بلکه از بروز اختلال در فرآیند تولید نیز جلوگیری می‌کند. اگر به دنبال راهکاری مطمئن، سریع و حرفه‌ای برای ارتقاء عملکرد صنعتی خود هستید، استفاده از این ابزار پیشرفته به‌عنوان بخشی از استراتژی تولید شما، تصمیمی هوشمندانه خواهد بود.
