در سیستم‌های پنوماتیکی صنعتی، تعامل مؤثر میان جک‌ها و شیرها یکی از ارکان اصلی عملکرد بهینه و بهره‌وری بالاست. تنظیم نادرست یا طراحی نامناسب این اجزا می‌تواند منجر به کاهش سرعت، افت فشار، فرسایش سریع قطعات و افزایش مصرف انرژی گردد. هدف این مقاله، بررسی تخصصی و جامع عوامل کلیدی تأثیرگذار بر تعامل میان جک‌ها و شیرهای پنوماتیکی و ارائه راهکارهای مهندسی برای بهینه‌سازی این ارتباط است.

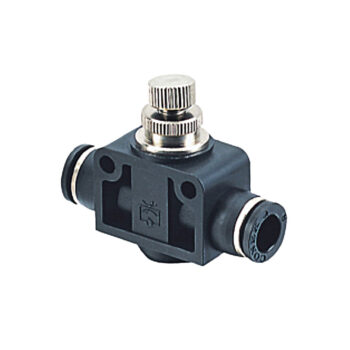

شیر کنترل جریان (دبی) دستی پنوماتیک
۱. تناسب دبی عبوری شیر با حجم جک
یکی از مهم‌ترین نکاتی که در طراحی و بهره‌برداری از سیستم‌های پنوماتیکی باید مدنظر قرار گیرد، تناسب میان دبی عبوری از شیر و حجم جک است. در صورتی‌که دبی کمتر از نیاز حجمی جک باشد، حرکت جک با کندی مواجه شده و در برخی موارد عملکرد کامل آن مختل می‌شود. از سوی دیگر، عبور دبی بیش از حد نیاز می‌تواند منجر به حرکات پرشتاب و ضربه‌ای در کورس کاری جک شده و باعث سایش زودهنگام قطعات داخلی، افزایش تنش مکانیکی و آسیب به سازه شود.
راهکار فنی: انتخاب شیر با ضریب جریان (Cv) متناسب با حجم جک، همراه با استفاده از شیرهای کنترل جریان در مسیر ورودی و خروجی جک، جهت تنظیم دقیق سرعت و کاهش ضربه در انتهای کورس توصیه می‌گردد.
۲. زمان پاسخ شیر
زمان پاسخ (Response Time) شیر، یعنی فاصله زمانی بین دریافت سیگنال فرمان و شروع انتقال هوا، یکی از پارامترهای کلیدی در تعیین سرعت و دقت سیستم‌های پنوماتیکی است. تاخیر در عملکرد شیرها منجر به افزایش زمان سیکل کاری، عدم هماهنگی در عملکرد تجهیزات و در نهایت کاهش بهره‌وری خط تولید خواهد شد.
توصیه تخصصی: در کاربردهایی با نیاز به سیکل‌های سریع و دقیق، استفاده از شیرهای سلونوئیدی با زمان پاسخ کمتر از ۲۰ میلی‌ثانیه و یا شیرهای پروپرشنال با قابلیت کنترل پیوسته، می‌تواند نقش بسزایی در افزایش بهره‌وری ایفا کند.
۳. فشار کاری بهینه
تنظیم فشار کاری مناسب، یکی دیگر از الزامات عملکرد صحیح سیستم‌های پنوماتیکی است. فشار بالاتر از مقدار مورد نیاز، اگرچه ممکن است منجر به افزایش نیروی خروجی جک گردد، اما باعث افزایش مصرف انرژی، افزایش استهلاک تجهیزات و احتمال نشت در اتصالات می‌شود. از سوی دیگر، فشار کمتر از مقدار مطلوب، عملکرد جک را ناقص نموده و مانع از تولید نیروی کافی برای جابه‌جایی بار خواهد شد.
راهکار فنی: استفاده از رگولاتورهای مستقل برای هر بخش از سیستم، به‌جای تنظیم یک فشار ثابت برای کل سیستم، روشی مؤثر در جهت تنظیم دقیق و متعادل فشار در نقاط مختلف است.

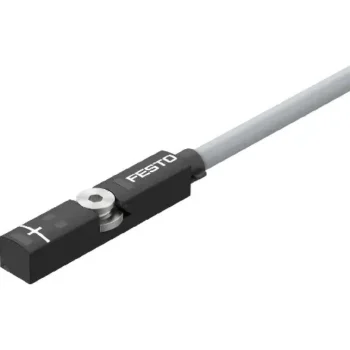

سنسور جک پنوماتیک
۴. مکان‌یابی دقیق سنسورها
در سیستم‌هایی که عملکرد ترتیبی دارند، سنسورهای انتهای کورس جک نقش بسیار مهمی در هماهنگی فرآیند ایفا می‌کنند. چنانچه موقعیت نصب این سنسورها به‌درستی انتخاب نشود، احتمال صدور سیگنال‌های اشتباه و بروز اختلال در ترتیب عملکرد افزایش خواهد یافت. این موضوع به‌ویژه در خطوط تولیدی حساس می‌تواند منجر به توقف فرآیند یا ایجاد خطاهای مکانیکی شود.
نکته فنی: پیشنهاد می‌گردد سنسورها با فاصله ایمن ۳ تا ۵ میلی‌متر از نقطه نهایی کورس نصب شوند تا از خطاهای ناشی از لرزش و حرکات ناخواسته جلوگیری گردد. همچنین استفاده از سنسورهایی با نشانگر LED داخلی برای سهولت در تنظیم و بازبینی توصیه می‌شود.
۵. کیفیت و سرعت سیگنال‌دهی در سیستم کنترل
سرعت انتقال سیگنال‌های کنترلی و دقت عملکرد سیستم کنترل (مانند PLC یا ماژول‌های منطقی) در سیستم‌های پنوماتیکی با سرعت بالا اهمیت فراوانی دارد. استفاده از کابل‌های نامناسب، کنترلرهای کند یا نویزهای الکترومغناطیسی می‌تواند باعث تاخیر در صدور فرمان، اختلال در عملکرد و کاهش بهره‌وری کلی شود.
پیشنهاد تخصصی: استفاده از کابل‌های شیلددار با مقاومت بالا در برابر نویز، کنترلرهای Real-Time، و پیاده‌سازی منطق ترتیبی (Sequential Logic) به‌جای کنترل صرفاً بر پایه تایمر، موجب بهبود قابل توجه در هماهنگی و دقت فرآیند خواهد شد.
۶. تنظیم دقیق شیرهای کنترل جریان
در طراحی سیستم‌های پنوماتیکی، استفاده از شیرهای کنترل جریان جهت تنظیم سرعت حرکت جک‌ها امری ضروری است. باید توجه داشت که تنظیم جریان در مسیر ورود هوا (Supply) با مسیر خروج هوا (Exhaust) از جک تفاوت دارد. در اکثر کاربردها، کنترل دقیق‌تر و نرم‌تر، از طریق محدودسازی جریان در مسیر خروجی حاصل می‌شود.
راهکار فنی: به‌منظور دستیابی به کنترل دینامیک دقیق، به‌ویژه در کاربردهای حساس یا با بارهای متغیر، استفاده از شیرهای جریان تناسبی (Proportional Flow Valves) توصیه می‌گردد. این شیرها امکان تنظیم پیوسته و واکنش سریع به تغییرات جریان را فراهم می‌سازند.
ضربه‌گیر انتهایی در جک‌ها
۷. استفاده از ضربه‌گیرهای انتهایی در جک‌ها
در انتهای کورس حرکت جک‌ها، میزان زیادی انرژی جنبشی باید جذب شود تا از برخورد ناگهانی و ایجاد لرزش یا صدا جلوگیری گردد. عدم وجود ضربه‌گیر مناسب یا تنظیم نادرست آن‌ها می‌تواند به ترک در سازه نگهدارنده، فرسایش زودرس قطعات داخلی یا افزایش فشار لحظه‌ای در خطوط هوای برگشتی منجر شود.
نکته طراحی: استفاده از جک‌های مجهز به ضربه‌گیر داخلی قابل تنظیم (Adjustable Cushioning) به مهندسین این امکان را می‌دهد تا با تنظیم میزان جذب انرژی، شوک مکانیکی را کاهش داده و عمر مفید سیستم را افزایش دهند.
۸. کنترل نشتی‌ها و مدیریت انرژی
نشتی‌های هوای فشرده یکی از منابع اصلی اتلاف انرژی در سیستم‌های پنوماتیکی هستند. حتی یک نشتی کوچک به اندازه یک میلی‌متر مربع، در صورت فعالیت مداوم سیستم، می‌تواند در ماه به مصرف انرژی بسیار بالا و افزایش قابل توجه هزینه‌های بهره‌برداری منجر شود.
راهکار اجرایی: بررسی مستمر تجهیزات از نظر نشتی داخلی (Internal Leakage) در شیرها و نشتی پورت‌ها با استفاده از روش‌هایی همچون اسپری کف صابون، یا بهره‌گیری از سنسورهای دیجیتال نشتی‌سنج، می‌تواند در کاهش هزینه‌ها و بهبود راندمان سیستم نقش تعیین‌کننده‌ای ایفا کند.
۹. مهندسی موقعیت نصب اجزا
فاصله زیاد میان شیر و جک می‌تواند باعث تأخیر در زمان پاسخ سیستم و افت فشار ناخواسته در مسیر جریان شود. همچنین، استفاده از لوله‌های طولانی، با خم‌های زیاد یا قطر نامناسب، موجب تلاطم جریان و کاهش دبی واقعی در محل عملگر خواهد شد.
راهکار فنی: نصب شیرهای پنوماتیکی در نزدیکی جک‌ها یا استفاده از شیرهای مانفولد (Valve Manifolds) نصب‌شده روی بدنه دستگاه یا در مجاورت عملگرها، علاوه بر کاهش زمان پاسخ، موجب سادگی در تعمیر و نگهداری نیز خواهد شد.
۱۰. تناسب میان تعداد سیکل کاری جک با دوام شیر
در بسیاری از کاربردهای صنعتی، جک‌های پنوماتیکی ممکن است در طول یک روز کاری، صدها تا هزاران بار فعال شوند. اگر شیرهای انتخاب‌شده برای چنین سیکل‌هایی طراحی نشده باشند، به‌مرور زمان دچار خستگی الکترومکانیکی، سایش در بخش‌های سلونوئیدی، یا افت عملکرد می‌شوند.
راهکار مهندسی: استفاده از شیرهای صنعتی با استانداردهای دوام بالا (High-Duty Solenoid Valves)، به‌ویژه در کاربردهایی با تعداد سیکل بالا، امری حیاتی است. همچنین، در برخی موارد، می‌توان با تغییر منطق کنترلی و توزیع سیکل در چند واحد مجزا، عمر مفید تجهیزات را افزایش داد.
۱۱. ملاحظات دمای کاری
دمای محیط تأثیر مستقیم بر عملکرد اجزای پنوماتیکی از جمله جک‌ها و شیرها دارد. در دماهای بالا، ویسکوزیته روان‌کننده‌ها کاهش می‌یابد و در دماهای پایین، عملکرد آب‌بندها (Seals) ممکن است مختل شود یا دچار ترک‌خوردگی گردد. این مسئله می‌تواند باعث نشتی، کاهش راندمان حرکتی، و فرسایش زودهنگام اجزا شود.
راهکار مهندسی: انتخاب اجزای پنوماتیکی با دامنه دمای کاری متناسب با شرایط محیطی و استفاده از سیل‌های مقاوم در برابر دمای بالا یا پایین (مانند NBR، FKM یا PTFE) یکی از اصول طراحی حرفه‌ای سیستم‌های بادوام است.
۱۲. تناسب میان سیگنال کنترلی و توان مصرفی شیر
در بسیاری از سیستم‌های کنترلی، فرمان باز و بسته شدن شیرها از طریق خروجی دیجیتال PLC صادر می‌شود. در صورتی‌که جریان خروجی PLC کمتر از مقدار مورد نیاز برای تحریک کویل شیر باشد، عملکرد شیر ناقص خواهد بود یا به‌طور کلی فعال نمی‌شود. این موضوع می‌تواند موجب اختلال در کل فرآیند و کاهش بهره‌وری شود.
راهکار فنی: استفاده از رله یا درایور واسط بین PLC و شیر، به‌منظور تقویت سیگنال و تأمین جریان کافی برای تحریک الکترومغناطیسی، باعث پایداری عملکرد و کاهش خطاهای الکتریکی می‌گردد.
۱۳. پایش و مانیتورینگ مداوم عملکرد سیستم
سیستم‌هایی که فاقد بازخورد (Feedback) از وضعیت اجزا هستند، عموماً در برابر اختلالات کوچک نیز آسیب‌پذیرترند. عدم اطلاع لحظه‌ای از وضعیت عملکرد جک یا موقعیت شیرها می‌تواند به ایجاد سیکل ناقص، توقف ناگهانی یا کاهش کیفیت خروجی فرآیند منجر شود.
راهکار پیشرفته: بهره‌گیری از سیستم‌های مانیتورینگ صنعتی مانند HMI یا SCADA برای نظارت لحظه‌ای بر وضعیت عملکرد جک‌ها و شیرها، امکان تحلیل دقیق خطاها، افزایش بهره‌وری و پیاده‌سازی نگهداری پیش‌بینانه را فراهم می‌سازد.
۱۴. فیلتر و تصفیه هوا
وجود ذرات معلق، رطوبت و آلودگی در هوای فشرده می‌تواند باعث اختلال در عملکرد شیرهای کنترلی و فرسایش زودهنگام در آب‌بندهای جک شود. تجمع ذرات در پورت‌های ورودی و خروجی، علاوه بر کاهش راندمان، منجر به توقف کامل برخی اجزا نیز خواهد شد.
راهکار مهندسی: استفاده از واحدهای مراقبت سه‌تایی (شامل فیلتر، رگولاتور و روغن‌زن) و انجام بازدیدهای دوره‌ای جهت تعویض فیلترها و بررسی عملکرد صحیح این واحدها، یکی از مؤثرترین راهکارها برای افزایش طول عمر و قابلیت اطمینان تجهیزات پنوماتیکی است.
۱۵. انتخاب صحیح نوع جک متناسب با کاربرد
انواع مختلفی از جک‌ها شامل جک‌های تک‌اثر (Single-Acting)، دو‌اثر (Double-Acting)، جک‌های راهنمادار، و جک‌های ویژه برای موقعیت‌های خاص صنعتی وجود دارند. انتخاب نادرست جک صرفاً بر اساس موجودی انبار یا معیارهای غیرکاربردی می‌تواند منجر به افزایش مصرف هوا، کاهش دقت، و پایین آمدن بهره‌وری شود.
نکته طراحی: نوع جک باید بر اساس نیاز کاربردی واقعی آن بخش از سیستم، شرایط بار، دقت مورد انتظار، و چرخه کاری انتخاب شود. توجه به پارامترهایی نظیر طول کورس، نوع بار، و شرایط محیطی در انتخاب جک، نقش مهمی در بهینه‌سازی کل عملکرد سیستم ایفا می‌کند.
جمع‌بندی و پیشنهادات
در یک سیستم پنوماتیکی بهینه، هر جزء باید بر اساس شرایط کاربردی خاص، ظرفیت عملکردی، و اهداف بهره‌وری سیستم انتخاب و تنظیم گردد. عدم توجه به تناسب میان جک‌ها و شیرها، حتی در جزئی‌ترین موارد، می‌تواند موجب اختلال‌های گسترده در فرآیند صنعتی گردد.
پیشنهاد می‌شود مهندسان طراح و تکنسین‌های تعمیر و نگهداری، همواره با دید سیستماتیک به اجزای پنوماتیکی نگاه کرده، پایش دقیق عملکرد و بازخورد مستمر را در اولویت کاری خود قرار دهند. همچنین استفاده از تجهیزات مدرن، طراحی منعطف و آموزش مستمر اپراتورها از ارکان کلیدی حفظ راندمان بالا در سیستم‌های پنوماتیکی صنعتی محسوب می‌شود.
