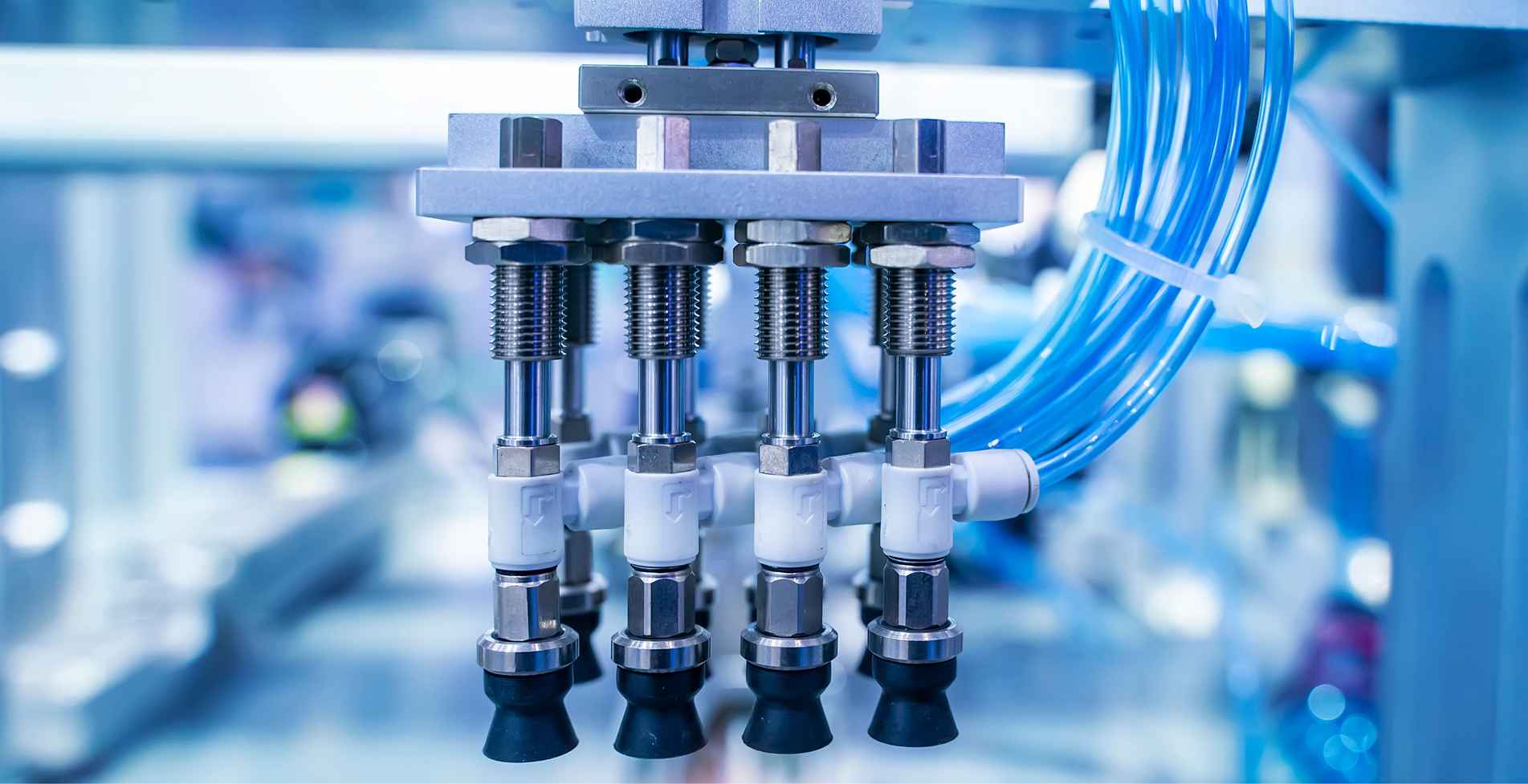

جک‌های پنوماتیکی (Pneumatic Cylinders) یا سیلندرهای بادی، از اجزای اصلی در سیستم‌های اتوماسیون صنعتی هستند. این تجهیزات با بهره‌گیری از فشار هوای فشرده، نیروی مکانیکی لازم برای انجام حرکات خطی یا چرخشی را تولید می‌کنند. جک پنوماتیک یک‌طرفه و دوطرفه دو نوع رایج این سیستم‌ها هستند که در صنایع گوناگون از جمله خودروسازی، ساختمان، نفت و گاز، هوافضا و بسیاری دیگر کاربرد دارند.
در این مقاله، به مقایسه کامل این دو نوع جک می‌پردازیم و اصول عملکرد، کاربردها، مزایا، معایب، و معیارهای انتخاب هر کدام را با جزئیات بررسی می‌کنیم. اگر به دنبال راهنمای جامع انتخاب جک پنوماتیکی هستید، این مطلب برای شماست.
عملکرد و ساختار جک‌های پنوماتیکی
جک یک‌طرفه چگونه کار می‌کند؟

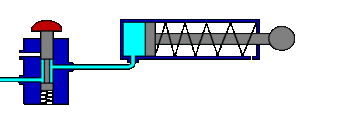

جک‌های یک‌طرفه (Single-Acting Pneumatic Cylinders) تنها در یک جهت نیرو تولید می‌کنند. در این مدل، هوای فشرده وارد سیلندر شده و پیستون را به سمت بیرون می‌راند. اما بازگشت پیستون به موقعیت اولیه توسط نیروی خارجی مانند فنر، وزن بار یا نیروی دستی انجام می‌شود.
ساختار ساده، تنها با یک ورودی هوا و فنر بازگشت، باعث کاهش هزینه و افزایش سرعت نصب در این جک‌ها شده است.
جک دوطرفه چیست و چگونه کار می‌کند؟
در مقابل، جک‌های دوطرفه (Double-Acting Pneumatic Cylinders) دارای دو ورودی مستقل برای هوا هستند که باعث می‌شود پیستون در هر دو جهت به صورت کنترل‌شده حرکت کند. این ویژگی کنترل کامل بر حرکت، موقعیت‌یابی دقیق، و توقف در هر نقطه از کورس را فراهم می‌کند.
این جک‌ها برای کاربردهایی که نیاز به دقت، قدرت و بازگشت کنترل‌شده دارند، بسیار ایده‌آل هستند.
تفاوت جک یک‌طرفه و دوطرفه از جنبه فنی
عملکرد حرکتی
جک‌های یک‌طرفه حرکتی ساده و یک‌جهته ارائه می‌دهند که برای کاربردهایی مانند فشار دادن، نگه‌داشتن یا بالا بردن قطعات کافی است. در حالی که جک‌های دوطرفه امکان حرکت در هر دو جهت را با دقت بالا فراهم می‌کنند و در فرآیندهای تولید و مونتاژ کاربرد فراوان دارند.
مصرف انرژی
در مدل یک‌طرفه، تنها در یک مرحله هوای فشرده مصرف می‌شود. بنابراین در کاربردهایی که صرفه‌جویی انرژی مهم است، این نوع انتخاب بهتری خواهد بود. اما جک‌های دوطرفه برای ایجاد کنترل بهتر، انرژی بیشتری مصرف می‌کنند.
پیچیدگی طراحی و نگهداری
جک‌های یک‌طرفه از طراحی ساده‌ای برخوردارند که منجر به هزینه ساخت کمتر و نگهداری آسان‌تر می‌شود. اما جک‌های دوطرفه، پیچیده‌تر و دقیق‌تر هستند و نیاز به نگهداری تخصصی‌تر دارند. در عوض، طول عمر مفید و انعطاف‌پذیری بیشتری ارائه می‌دهند.
کاربردهای صنعتی جک‌های پنوماتیکی
کاربرد جک یک‌طرفه در صنعت
♦️ در صنعت ساختمان برای بلند کردن تیرها، جابجایی قطعات پیش‌ساخته و عملیات جک‌زنی
♦️ در نفت و گاز برای نصب تجهیزات سنگین، تعمیر پمپ‌ها و حرکت در فضاهای محدود
♦️ در صنایع معدنی برای نصب ماشین‌آلات و نگهداری کامیون‌ها
♦️ در راه‌سازی برای نصب پل، تعمیر دستگاه‌ها و اعمال فشار در پروژه‌های عمرانی
کاربرد جک دوطرفه در صنعت
🔷 در خودروسازی برای پرس بدنه، شکل‌دهی فلزات و سیستم‌های انتقال خودکار
🔷 در صنایع فولاد و فلزات برای عملیات نورد، جابجایی دقیق مواد خام و کنترل دما
🔷 در هوافضا برای مونتاژ قطعات حساس، شبیه‌سازی نیرو و آزمون تجهیزات فضایی
🔷 در تولید انرژی، به‌ویژه انرژی تجدیدپذیر برای تعمیر توربین‌ها، کنترل سدها و نگهداری سیستم‌های نیروگاهی
راهنمای انتخاب نوع مناسب جک پنوماتیک
تحلیل نیاز حرکتی
اگر حرکت فقط در یک جهت مورد نیاز است و بازگشت توسط فنر یا وزن تأمین می‌شود، مدل یک‌طرفه کفایت می‌کند. اما اگر کنترل کامل، دقت بالا یا توقف در نقاط میانی کورس اهمیت دارد، جک دوطرفه انتخاب بهتری خواهد بود.
بررسی شرایط محیطی
باید عواملی مانند فضای نصب، شرایط دمایی، رطوبت، وجود مواد خورنده و لرزش محیط در انتخاب نوع جک لحاظ شوند. همچنین رعایت استانداردهای ایمنی و در دسترس بودن منابع هوا از دیگر موارد کلیدی است.
تحلیل اقتصادی
در پروژه‌هایی با بودجه محدود یا عملیات ساده، جک‌های یک‌طرفه با هزینه کمتر پیشنهاد می‌شوند. ولی در پروژه‌های تولیدی دقیق، توقف کمتر، طول عمر بالاتر و صرفه‌جویی بلندمدت، استفاده از جک دوطرفه توجیه‌پذیرتر است.
نکات ایمنی مهم در استفاده از جک‌های پنوماتیکی
در استفاده از جک‌های یک‌طرفه، باید از سلامت فنر بازگشت، عملکرد شیرآلات، سطح روغن و نصب صحیح اطمینان حاصل کرد. برای مدل‌های دوطرفه، بررسی منظم سیستم کنترل فشار، کالیبراسیون و آب‌بندی اهمیت زیادی دارد. آموزش کامل اپراتورها و استفاده از سیستم‌های قطع اضطراری نیز از الزامات ایمنی حرفه‌ای در محیط صنعتی است.
نتیجه‌گیری
برای انتخاب میان جک پنوماتیکی یک‌طرفه یا دوطرفه، باید به نیاز حرکتی، شرایط کاری، بودجه و دقت مورد انتظار توجه شود. مدل‌های یک‌طرفه برای کاربردهای سبک، ساده و کم‌هزینه مناسب هستند، در حالی که مدل‌های دوطرفه برای خطوط تولید پیشرفته، کنترل دقیق و طول عمر بالا ایده‌آل‌اند.
با ارزیابی کامل شرایط پروژه و مشاوره با کارشناسان پنومات، می‌توان بهترین تصمیم را اتخاذ کرد و از مزایای حداکثری این تجهیزات کلیدی بهره‌مند شد.
