راهنمای جامع تنظیم فشار هوای ورودی جک‌های پنوماتیک برای عملکرد بهینه

در دنیای امروز اتوماسیون صنعتی، جک‌های پنوماتیک یا همان سیلندرهای بادی، نقشی کلیدی در حرکت و کنترل تجهیزات مختلف ایفا می‌کنند. عملکرد صحیح این جک‌ها وابسته به عوامل متعددی است که یکی از مهم‌ترین آن‌ها، تنظیم دقیق فشار هوای ورودی است. انتخاب فشار مناسب نه‌تنها موجب افزایش راندمان و عمر مفید جک می‌شود، بلکه در کاهش مصرف انرژی و جلوگیری از آسیب به قطعات نیز تأثیر بسزایی دارد.

با توجه به اهمیت این موضوع، در این مقاله سعی کرده‌ایم به‌صورت تخصصی، مرحله‌به‌مرحله و کاربردی به نحوه تنظیم فشار در جک‌های پنوماتیک بپردازیم. مطالب ارائه‌شده با استناد به منابع معتبر بین‌المللی و برندهای شناخته‌شده‌ای چون SMC Korea و KCC Pneumatics تهیه شده و با نگاهی مهندسی اما روان، مناسب برای فعالان صنعت، تکنسین‌ها و علاقه‌مندان حوزه پنوماتیک تدوین شده است.

اگر به دنبال افزایش کارایی سیستم‌های بادی، کاهش استهلاک تجهیزات، و طراحی دقیق‌تر خطوط تولید هستید، مطالعه این مقاله می‌تواند راهنمایی جامع و عملی برای شما باشد.

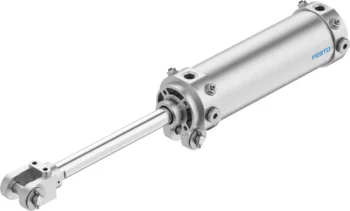

اهمیت تنظیم فشار در جک‌های پنوماتیک

تنظیم فشار هوای ورودی به جک پنوماتیک تأثیر مستقیمی بر نیروی خروجی، سرعت حرکت پیستون، و کارایی سیستم دارد. فشار نامناسب می‌تواند مشکلات زیر را ایجاد کند:
🔷فشار بیش از حد: افزایش سایش قطعات، خرابی اورینگ‌ها، و مصرف غیرضروری انرژی.
🔷 فشار ناکافی: کاهش نیرو، حرکت ناپیوسته، و ناتوانی در انجام وظایف.

مراحل تنظیم فشار هوای ورودی

1. بررسی مشخصات جک و نیازهای سیستم

قبل از تنظیم فشار، باید اطلاعات زیر را جمع‌آوری کنید:
🔷 نوع جک: جک دوطرفه، یک‌طرفه، قلمی، کامپکت، یا چهارگوش.
🔷 قطر پیستون و طول کورس: این مشخصات نیروی مورد نیاز را تعیین می‌کنند.
🔷 کاربرد: جابجایی قطعات سبک (مثل صنایع الکترونیک)، پرس، یا بلند کردن بارهای سنگین.
🔷 حداکثر فشار مجاز: جک‌های استاندارد معمولاً تا 10 بار را تحمل می‌کنند، اما جک‌های خاص ممکن است محدودیت متفاوتی داشته باشند.

2. استفاده از واحد مراقبت پنوماتیک

واحد مراقبت شامل فیلتر، رگلاتو، و روغن‌زن است که برای آماده‌سازی هوای فشرده ضروری است.

🔗 «برای کسب اطلاعات بیشتر در این زمینه به صفحه واحد مراقبت پنوماتیک مراجعه کنید.»

طبق توصیه‌هایPneumax Korea:
🔷 فیلتر: ذرات معلق و رطوبت را حذف می‌کند. برای جک‌های حساس، فیلتر 5 میکرون یا کمتر توصیه می‌شود.
🔷 رگلاتور: فشار را به سطح دلخواه تنظیم می‌کند. رگلاتورهای دقیق (مثل سری AR از SMC) برای کنترل بهتر فشار مناسب‌اند.
🔷 روغن‌زن: با افزودن روغن پنوماتیک (ISO VG32)، اصطکاک قطعات داخلی را کاهش می‌دهد.

توصیه عملی: فشار را از 1.5 بار شروع کنید و به‌تدریج با رگلاتور افزایش دهید تا حرکت پیستون روان و بدون ضربه شود. برای کاربردهای سنگین، فشار تا 8 یا 10 بار قابل تنظیم است.

3. محاسبه نیروی مورد نیاز

برای تنظیم فشار دقیق، باید نیروی خروجی جک را محاسبه کنید. فرمول استاندارد:

F = P × A

– F: نیرو (نیوتن یا کیلوگرم-نیرو)
– P: فشار (بار)
– A: سطح مقطع پیستون (cm²)

مثال: برای جک با قطر پیستون 50 میلی‌متر (سطح مقطع ≈ 19.63 cm²) و فشار 6 بار:
– نیرو = 6 × 19.63 ≈ 117.78 کیلوگرم-نیرو
– با احتساب اصطکاک (10% کاهش)، نیروی واقعی ≈ 106 کیلوگرم.

نکته: در جک‌های یک‌طرفه، مقاومت فنر را از نیرو کم کنید.

4. انتخاب فشار بهینه در بازه 1.5 تا 10 بار

فشار بر اساس کاربرد تقسیم‌بندی می‌شود:
– 1.5 تا 3 بار: برای جک‌های کوچک (مثل جک‌های قلمی) در کاربردهای سبک مانند مونتاژ قطعات الکترونیکی.
– 4 تا 6 بار: مناسب برای جک‌های استاندارد در صنایع خودروسازی، بسته‌بندی، و چوب. این محدوده تعادل خوبی بین نیرو و مصرف انرژی دارد.
– 7 تا 10 بار: برای جک‌های بزرگ یا کاربردهای سنگین مثل پرس‌های صنعتی. اطمینان حاصل کنید که جک و اتصالات برای این فشار طراحی شده‌اند.

توصیه: از رگلاتورهای با دقت بالا استفاده کنید و فشار را به‌صورت تدریجی تنظیم کنید تا از شوک به سیستم جلوگیری شود.

5. کنترل سرعت و کوشن

سرعت حرکت پیستون به فشار و شیرهای کنترلی وابسته است:
– شیر فلو کنترل: جریان هوای خروجی را تنظیم می‌کند تا سرعت پیستون کنترل شود.
– کوشن (ضربه‌گیر): در جک‌های با کورس بلند (بیش از 100 میلی‌متر)، پیچ کوشن را تنظیم کنید تا از ضربه‌های شدید در انتهای کورس جلوگیری شود.

توصیه : طبق استاندارد ISO 15552، تنظیم کوشن برای جک‌های بزرگ ضروری است تا از آسیب به سیلندر و پیستون جلوگیری شود.

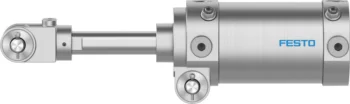

نکات تخصصی برای بهبود کارایی جک‌های پنوماتیک

1. خشک‌سازی هوای فشرده: رطوبت باعث خوردگی اورینگ‌ها می‌شود. از درایرهای تبریدی و فیلترهای 5 میکرون استفاده کنید.
2. روغن‌کاری منظم: روغن‌زن را با روغن استاندارد (ISO VG32) پر کنید تا اصطکاک کاهش یابد.
3. کنترل نشتی: اتصالات و شیلنگ‌ها را مرتب بررسی کنید تا فشار ثابت بماند.
4. سرویس دوره‌ای: اورینگ‌ها و پکینگ‌ها را طبق برنامه تعویض کنید.
5. استفاده از سنسورهای موقعیت: برای کاربردهای دقیق، از سنسورهای مغناطیسی برای کنترل حرکت جک استفاده کنید.
6. انتخاب فشار متناسب با بار: از فشار بیش از حد برای بارهای سبک خودداری کنید تا مصرف انرژی کاهش یابد.

نکات ایمنی در تنظیم فشار

🔷 اجتناب از فشار بیش از حد: فشار بالای 10 بار می‌تواند به جک و شفت آسیب برساند.
🔷 استفاده از شیر فشارشکن: برای جلوگیری از افزایش ناگهانی فشار، از شیرهای ایمنی استفاده کنید.
🔷 کنترل دمای هوا: هوای فشرده گرم می‌تواند به قطعات آسیب برساند. از خنک‌کننده‌های مناسب استفاده کنید.

نتیجه‌گیری

تنظیم فشار هوای ورودی جک‌های پنوماتیک در بازه 1.5 تا 10 بار نیازمند شناخت دقیق مشخصات جک، محاسبه نیروی مورد نیاز، و استفاده از تجهیزات باکیفیت مانند واحد مراقبت و رگلاتور است. با رعایت مراحل ذکرشده، از جمله تنظیم تدریجی فشار، کنترل سرعت، و استفاده از کوشن، می‌توانید عملکرد جک را بهینه کرده و عمر آن را افزایش دهید. منابع کره‌ای مانند SMC Korea و KCC Pneumatics تأکید دارند که نگهداری منظم و استفاده از تجهیزات استاندارد کلید موفقیت در سیستم‌های پنوماتیک است.

منابع

– وب‌سایت شرکت KCC Pneumatics (kccpr.com)

– وب‌سایت شرکت SMC Korea (smc-korea.co.kr)
