سیلندر (جک)های پنوماتیکی معمولاً در یکی از سه حالت نصب می‌شوند: خط مرکزی ثابت، آفست ثابت یا محور ثابت. انتخاب نوع نصب معمولاً بستگی به فضایی دارد که برای اتصال سیلندر (جک) پنوماتیکی به یک سطح در دسترس است. با این حال، آگاهی از مزایا و معایب هر نوع نصب می‌تواند مفید باشد زمانی که گزینه‌های مختلفی برای یک کاربرد خاص وجود داشته باشد.
سبک‌های رایج نصب در خط مرکزی و لوازم جانبی آنها: گیره خط مرکزی (A)، فلنج (B و C) و میله‌های اتصال (D).
نصب خط مرکزی ثابت
سیلندرهای پنوماتیکی که بر روی خط مرکزی ثابت نصب می‌شوند (شکل 1)، نیرو را در طول خط میانه خود دریافت می‌کنند. این نوع نصب، نیروها را به طور مساوی بین پیچ‌های نصب تقسیم کرده و برای بارهایی که نیاز به حرکت در یک خط مستقیم دارند، ایده‌آل است. بارهای جانبی در حین فعال‌سازی کاهش می‌یابند و ریسک عدم هم‌راستایی کم می‌شود که فشار وارد شده بر یاتاقان‌های پیستون و میله را کاهش می‌دهد و از خرابی زودهنگام جلوگیری می‌کند. همان‌طور که در شکل 2 دیده می‌شود، سه نوع اصلی نصب خط مرکزی عبارتند از: لنگ، فلنج و میله‌های اتصال.
لنگ خط مرکزی (A)
تب‌های مستطیلی نزدیک به نقطه وسط سر و درپوش سیلندر، سیلندر (جک) را به سطح نصب متصل می‌کنند. این نوع نصب برای کاربردهایی که نیاز به حرکت در یک خط مستقیم دارند، مناسب است. سیلندرهای نصب‌شده با لنگ خط مرکزی باید برای کاربردهای با شوک یا فشار بالا، با پین‌های راهنما نصب شوند.
فلنج (B & C)
فلنج‌ها بسته به اینکه بار تحت فشار فشاری یا کششی باشد، در انتهای درپوش (پشت) یا انتهای میله (جلو) نصب می‌شوند.
میله اتصال سیلندر (جک) (D)
نصب میله اتصال سیلندر، میله‌های اتصال را در هر دو طرف سیلندر (جک) گسترش می‌دهد تا به سطح نصب متصل شوند. سیلندرهای نصب‌شده با میله اتصال، نیروی فشار یا کشش را در امتداد خط مرکزی سیلندر (جک) جذب می‌کنند، که این آنها را برای جذب بارها بدون وارد کردن استرس بر پیچ‌های نصب مناسب می‌سازد. این سیلندرها معمولاً از استانداردهای NFPA پیروی می‌کنند که باعث افزایش مدولار بودن قطعات سیلندر (جک) می‌شود.

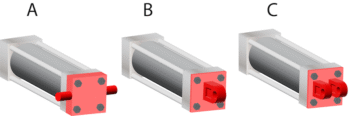

سبک‌های رایج نصب با محور ثابت: نصب با محور جناغی (A) و نصب با محور عمودی (B و C).
نصب با آفست ثابت
در نصب با آفست ثابت، سیلندر (جک) پنوماتیکی به جای مرکز، از کناره‌ها یا پایه‌هایش به سطح مورد نظر متصل می‌شود. این روش نصب، امکان نصب آسان را فراهم می‌کند و برای کاربردهای فشار دادن یا کشیدن قابل استفاده است. با این حال، به دلیل آفست بودن محل اتصال، احتمال ایجاد بارهای جانبی بالا است. بنابراین، در این نوع نصب، سیلندر باید با استفاده از پین یا شیار راهنما مهار شود تا بتواند فشار ناشی از بارهای جانبی را تحمل کند. دو نوع رایج در این سبک نصب شامل نصب جانبی و نصب پایه‌دار هستند (شکل 3).
نصب جانبی (A)
در این روش، سیلندر به‌صورت محکم از کناره‌ها به یک سطح متصل می‌شود و نیرو را دور از خط مرکزی سیلندر جذب می‌کند. سطحی که سیلندر (جک) روی آن نصب می‌شود باید توانایی تحمل گشتاور ناشی از عملکرد سیلندر و فشار پیچ‌های نصب را داشته باشد.
نصب پایه‌دار (B & C)
در نصب پایه‌دار، اتصال پایه‌ها می‌تواند در جلو یا عقب سیلندر (جک) انجام شود. این نوع نصب در سیلندرهایی با قطر داخلی بزرگ و کورس کوتاه، ممکن است باعث افزایش فشار برشی و در نتیجه، ایجاد مشکل در هم‌راستایی شود. این مسئله به‌خصوص در مواقعی که نیروهای جانبی یا لرزش در سیستم وجود دارد، اهمیت بیشتری پیدا می‌کند.
انتخاب سبک نصب سیلندر
برای انتخاب درست سبک نصب سیلندر پنوماتیکی، ابتدا باید هدف و عملکرد مورد انتظار از سیلندر در کاربرد مشخص به‌طور کامل درک شود. انتخاب سبک نصب مناسب، باعث بهبود عملکرد سیلندر، افزایش طول عمر و استفاده بهینه از فضای نصب خواهد شد.
جابه‌جایی بار در مسیر حرکت
مسیر حرکت باری که سیلندر باید آن را جابه‌جا کند، مشخص می‌کند که آیا سیلندر باید به‌صورت ثابت روی سطح نصب شود یا امکان چرخش حول یک محور مفصل‌دار را داشته باشد.
نیروی مورد نیاز سیلندر
میزان نیروی مورد نیاز، تعیین می‌کند که آیا سیلندر (جک) باید بار را به جلو هل دهد یا به سمت خود بکشد. برای عملکرد صحیح سیلندر، باید اتصالات نصب مناسب با میزان نیروی مورد نیاز انتخاب شوند. در غیر این صورت، پیچ‌های نصب یا سطح نصب ممکن است در اثر فشار بالا دچار شکست زودهنگام شوند.
استانداردها
قبل از انتخاب سبک نصب، باید بررسی شود که آیا سبک مورد نظر با نوع سیلندر (جک) و استانداردهای آن مطابقت دارد یا خیر. به‌عنوان مثال، استانداردهای ISO 6432، ISO 15552 و ISO 21287 هر کدام ویژگی‌های نصب خاص خود را دارند که باید رعایت شوند.
ساختار و فضای نصب
ساختاری که سیلندر (جک) روی آن نصب می‌شود باید بتواند تنش‌های برشی حاصل از عملکرد سیلندر (جک) را تحمل کند. در سبک نصب جانبی، سطح نصب در معرض تنش برشی بیشتری قرار می‌گیرد و باید از نظر استحکام تقویت شود.
هم‌راستایی بار با سیلندر
هم‌راستایی دقیق بین سیلندر (جک) و بار، نقش مهمی در جلوگیری از وارد شدن بار جانبی و کاهش سایش قطعات داخلی سیلندر دارد. نصب در امتداد خط مرکزی سیلندر ایده‌آل‌ترین حالت است، چرا که نیرو را به‌طور یکنواخت پخش می‌کند. در صورت نیاز به نصب جانبی، باید ابعاد سطح نصب و پیچ‌ها متناسب با بار وارده در نظر گرفته شوند. اگر احتمال عدم هم‌راستایی وجود دارد، باید از اتصالاتی استفاده شود که توانایی جبران این ناهماهنگی را داشته باشند.
زاویه مفصل چرخشی
در سیلندرهایی که به‌صورت مفصل‌دار نصب می‌شوند، باید زاویه عملکرد سیلندر (جک) نسبت به بار در نظر گرفته شود؛ چرا که با افزایش زاویه، نیروی مؤثر سیلندر (جک) بر روی بار کاهش می‌یابد.
شرایط محیطی
در شرایط محیطی خاص مانند دماهای شدید یا لرزش‌های مداوم، ابعاد یا هم‌راستایی اتصالات و متعلقات ممکن است دچار تغییر شود. برای جلوگیری از خرابی یا ناهماهنگی در عملکرد سیلندر، این شرایط باید در طراحی و انتخاب سبک نصب به‌طور جدی در نظر گرفته شوند.
نتیجه‌گیری
انتخاب سبک نصب مناسب برای سیلندر (جک) پنوماتیکی، یکی از عوامل کلیدی در عملکرد مؤثر و طول عمر این تجهیز صنعتی است. با درک دقیق نیازهای کاربردی، شرایط محیطی، نوع نیرو و نحوه حرکت بار، می‌توان سبک نصب بهینه‌ای را انتخاب کرد که نه‌تنها از بروز خرابی‌های زودهنگام جلوگیری کند، بلکه موجب بهره‌وری بیشتر و کاهش هزینه‌های تعمیر و نگهداری شود. چه نصب در امتداد خط مرکزی باشد، چه به‌صورت آفست یا مفصل‌دار، هر سبک مزایا و محدودیت‌های خاص خود را دارد که باید با توجه به نوع پروژه به‌درستی ارزیابی شود. در نهایت، توجه به جزئیات فنی در مرحله نصب، سرمایه‌گذاری هوشمندانه‌ای برای پایداری و عملکرد بلندمدت سیستم‌های پنوماتیکی خواهد بود.
