جک‌های پنوماتیکی یکی از ارکان حیاتی در سامانه‌های اتوماسیون صنعتی محسوب می‌شوند. این ابزارها با استفاده از انرژی هوای فشرده، تبدیل به یک نیروی مکانیکی مؤثر می‌شوند که می‌توان از آن‌ها در طیف وسیعی از کاربردها بهره برد. اما نکته‌ای که در بسیاری از پروژه‌های صنعتی نادیده گرفته می‌شود، انتخاب صحیح نوع جک بر اساس نوع حرکت مورد نیاز و شرایط عملکردی است.
در این مقاله به بررسی و مقایسه جامع انواع جک‌های پنوماتیکی از جمله جک‌های خطی، یک‌طرفه، دوطرفه و تلسکوپی می‌پردازیم و مزایا، معایب، کاربردها و تفاوت‌های ساختاری هر یک را تحلیل خواهیم کرد.
جک پنوماتیکی یا سیلندر بادی، یک قطعه مکانیکی است که با ورود هوای فشرده، نیرویی خطی یا گاهی چرخشی تولید می‌کند. این جک‌ها در سامانه‌هایی مانند خطوط تولید، ربات‌های صنعتی، درب‌های خودکار، سیستم‌های بسته‌بندی و ابزارهای اتوماتیک استفاده می‌شوند.
جک پنوماتیکی خطی (Linear Pneumatic Cylinder)
ساختار و عملکرد
جک خطی پنوماتیکی رایج‌ترین نوع جک است که حرکت رفت و برگشتی در یک خط مستقیم تولید می‌کند. این جک شامل یک سیلندر، پیستون، شافت و درگاه‌های ورود و خروج هوا است.
کاربردهای جک پنوماتیکی خطی
جابه‌جایی قطعات در خطوط مونتاژ:
در خطوط تولید و مونتاژ صنعتی، جک‌های خطی برای انتقال، مرتب‌سازی و جابه‌جایی قطعات بین ایستگاه‌ها استفاده می‌شوند، زیرا دقت و سرعت بالایی دارند.
باز و بسته کردن گیره‌ها:
در ماشین‌آلاتی که نیاز به نگه‌داشتن یا آزادسازی قطعات دارند، این جک‌ها به‌عنوان مکانیزم باز و بسته کردن گیره‌ها به‌کار می‌روند و به افزایش اتوماسیون کمک می‌کنند.
جابه‌جایی‌های دقیق و تکرارپذیر:
به دلیل طراحی ساده و عملکرد قابل پیش‌بینی، جک‌های خطی برای انجام حرکات مکانیکی مکرر و دقیق بسیار مناسب هستند.
صنایع خودروسازی و بسته‌بندی:
در فرآیندهایی مثل نصب قطعات خودرو یا بسته‌بندی کالاها، جک‌های خطی به‌دلیل عملکرد سریع و قابلیت یکپارچه شدن با سیستم‌های کنترلی، بسیار پرکاربرد هستند.
مزایای جک پنوماتیکی خطی
طراحی ساده و اقتصادی:
جک‌های خطی از نظر ساختاری بسیار ساده‌اند، بنابراین هزینه تولید، نصب و نگهداری آن‌ها پایین است که برای پروژه‌های صنعتی با بودجه محدود مزیت مهمی محسوب می‌شود.
نگهداری آسان:
با توجه به اینکه قطعات متحرک کمی دارند و با هوای فشرده کار می‌کنند، نیاز به سرویس دوره‌ای پیچیده یا پرهزینه ندارند.
عملکرد سریع:
به دلیل واکنش سریع به تغییرات فشار هوا، این جک‌ها می‌توانند حرکات مکانیکی را در زمان کوتاهی انجام دهند که برای خطوط تولید سریع ایده‌آل است.
معایب جک پنوماتیکی خطی
محدود به حرکت خطی:
این جک‌ها فقط برای انجام حرکات رفت و برگشتی در یک مسیر مستقیم طراحی شده‌اند، بنابراین برای کاربردهای چرخشی یا چندمحوره مناسب نیستند.
محدودیت در قدرت در مقایسه با جک‌های هیدرولیکی:
به‌دلیل استفاده از هوا (به‌جای روغن)، فشار تولیدی این جک‌ها محدود است و نمی‌توانند در کاربردهایی با نیاز به نیروی زیاد یا بارهای بسیار سنگین مورد استفاده قرار گیرند.

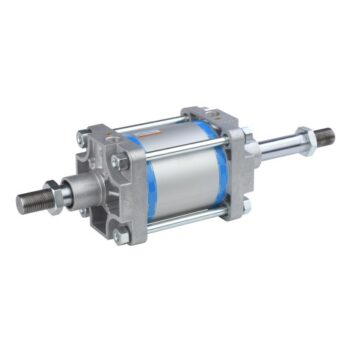

جک پنوماتیکی دوطرفه (Double-Acting Cylinder)
عملکرد
در این نوع جک، هوا به هر دو طرف پیستون اعمال می‌شود. یعنی هم در مرحله جلو رفتن و هم در بازگشت، هوای فشرده نقش فعال دارد. این ویژگی باعث می‌شود تا کنترل حرکت بسیار دقیق‌تر و قدرتمندتر انجام شود.
کاربردهای جک پنوماتیکی دوطرفه
کاربردهایی با نیاز به کنترل دوطرفه:
در مواردی که حرکت رفت و برگشت باید با دقت و تحت کنترل کامل انجام شود—مثل جاگذاری قطعات حساس یا حرکت دقیق ابزارها—جک‌های دوطرفه انتخاب ایده‌آلی هستند.
فرآیندهایی که بازگشت خودکار نیاز نیست:
در بسیاری از فرآیندهای صنعتی، لازم است که برگشت پیستون هم با قدرت و برنامه‌ریزی باشد، نه صرفاً وابسته به فنر یا نیروی گرانش؛ در این شرایط جک‌های دوطرفه عملکرد بهتری ارائه می‌دهند.
صنایع غذایی، الکترونیک و خودروسازی:
به دلیل قابلیت کنترل دقیق، این جک‌ها در خطوط بسته‌بندی مواد غذایی، مونتاژ قطعات الکترونیکی و تجهیزات خودکار در صنعت خودرو کاربرد گسترده دارند.
مزایای جک پنوماتیکی دوطرفه
نیروی مساوی در هر دو جهت:
با استفاده از هوای فشرده در هر دو سمت پیستون، این جک‌ها می‌توانند در هر دو جهت رفت و برگشت نیروی یکسانی تولید کنند؛ این ویژگی باعث تعادل در عملکرد و دقت بیشتر می‌شود.
کنترل بهتر سرعت و موقعیت:
کنترل‌پذیری بالا در تنظیم سرعت حرکت و توقف دقیق، از مزایای مهم این نوع جک‌هاست، به‌خصوص در سیستم‌های اتوماسیون پیشرفته که دقت زمانی و مکانی اهمیت بالایی دارد.
مناسب برای سیستم‌های اتوماسیون پیشرفته:
در سیستم‌هایی که نیاز به سنکرون‌سازی حرکات و برنامه‌ریزی پیچیده دارند، جک‌های دوطرفه به‌راحتی با سیستم‌های PLC و کنترل‌کننده‌های صنعتی هماهنگ می‌شوند.
معایب جک پنوماتیکی دوطرفه
نیاز به دو مسیر هوای فشرده:
برای کنترل هر دو جهت حرکت، لازم است که از دو ورودی هوا استفاده شود که این موضوع سیستم لوله‌کشی را پیچیده‌تر می‌کند و نیاز به شیرهای کنترل بیشتری دارد.
افزایش مصرف هوا نسبت به جک‌های یک‌طرفه:
چون در هر سیکل کاری هم در رفت و هم در برگشت از هوای فشرده استفاده می‌شود، مصرف کلی هوا نسبت به جک‌های ساده‌تر افزایش می‌یابد و در سیستم‌های پرمصرف ممکن است به صرفه‌جویی در انرژی نیاز باشد.

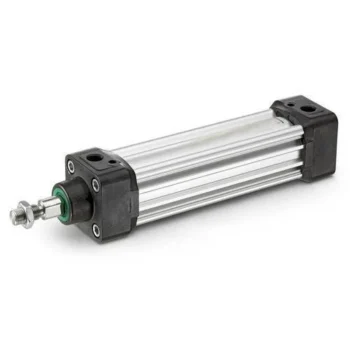

جک پنوماتیکی یک‌طرفه (Single-Acting Cylinder)
عملکرد جک پنوماتیکی یک‌طرفه
در این نوع جک‌ها، هوای فشرده فقط از یک سمت وارد محفظه پیستون می‌شود و باعث حرکت رفت آن می‌گردد. اما برای بازگشت پیستون به موقعیت اولیه، از یک فنر داخلی یا نیروی خارجی مانند وزن یا فشار مکانیکی استفاده می‌شود. این طراحی باعث کاهش مصرف انرژی و سادگی عملکرد می‌شود، ولی در عوض باعث محدودیت‌هایی در توان و کنترل می‌گردد.
کاربردهای جک پنوماتیکی یک‌طرفه
باز و بسته کردن دریچه‌ها:
در سیستم‌هایی که نیاز به باز شدن با فشار و بسته شدن خودکار دارند (مثل دریچه‌های کنترل سیال)، جک‌های یک‌طرفه گزینه‌ای ایده‌آل هستند چون برگشت به‌صورت خودکار انجام می‌شود.
مکانیزم‌های ساده نیازمند بازگشت خودکار:
در پروژه‌های کوچک یا کاربردهای مکانیکی ساده که تنها یک‌بار حرکت فعال نیاز است و بازگشت می‌تواند به صورت خودکار یا غیرفعال انجام شود، این نوع جک انتخاب مناسبی است.
ابزارهای پرتابل یا کم‌هزینه:
در ابزارها و تجهیزات سبک که نیاز به صرفه‌جویی در مصرف هوا و کاهش وزن و هزینه دارند، استفاده از جک‌های یک‌طرفه باعث بهبود بهره‌وری و کاهش پیچیدگی طراحی می‌شود.
مزایای جک پنوماتیکی یک‌طرفه
مصرف کم هوا:
به‌دلیل استفاده تنها از یک مرحله فشرده‌سازی هوا برای حرکت پیستون، مصرف انرژی در این جک‌ها نسبت به انواع دوطرفه به‌طور قابل توجهی کمتر است.
هزینه ساخت پایین:
به‌دلیل طراحی ساده‌تر، قطعات کمتر و عدم نیاز به کنترل دوطرفه، این جک‌ها معمولاً قیمت پایین‌تری دارند و هزینه نگهداری آن‌ها نیز کمتر است.
عملکرد ساده:
کارکرد آن‌ها به‌سادگی و بدون نیاز به تجهیزات کنترلی پیچیده انجام می‌شود، که این ویژگی برای سیستم‌های ابتدایی و کاربردهای DIY مناسب است.
معایب جک پنوماتیکی یک‌طرفه
نیروی محدود در برگشت:
از آنجایی که برگشت پیستون با فنر یا نیروی خارجی انجام می‌شود، قدرت این مرحله محدود است و در برابر بارهای سنگین یا مقاومتی زیاد کارایی ندارد.
مناسب نبودن برای کاربردهای سنگین:
در فرآیندهای صنعتی که نیاز به نیروی برگشت بالا یا کنترل دقیق در هر دو جهت دارند، این جک‌ها انتخاب مناسبی نیستند و عملکرد آن‌ها محدود به وظایف سبک است.

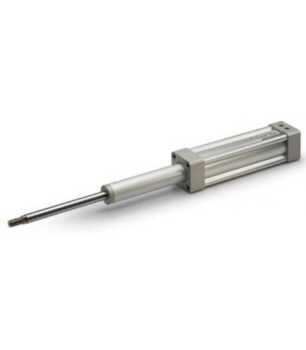

جک پنوماتیکی تلسکوپی (Telescopic Pneumatic Cylinder)
عملکرد جک پنوماتیکی تلسکوپی
جک‌های تلسکوپی یا چندمرحله‌ای، از چندین سیلندر کشویی درون یکدیگر تشکیل شده‌اند که به صورت ترتیبی و پشت سر هم با فشار هوا باز می‌شوند. عملکرد این جک‌ها مانند آنتن تلسکوپی است که با ورود هوا به مرحله اول، آن مرحله باز شده و سپس هوای فشرده به مراحل بعدی منتقل می‌شود تا آن‌ها نیز باز شوند. این طراحی امکان دستیابی به کورس حرکتی بسیار بلند را فراهم می‌کند، بدون اینکه فضای زیادی اشغال شود.
کاربردهای جک پنوماتیکی تلسکوپی
سیستم‌های بلندکننده:
در تجهیزاتی مانند سکوی‌های بالابر، جرثقیل‌ها یا میزهای کار صنعتی که نیاز به بلند کردن اجسام در ارتفاع زیاد وجود دارد، این جک‌ها با وجود بدنه فشرده‌شان عملکردی قدرتمند ارائه می‌دهند.
مکانیزم‌هایی با فضای محدود و نیاز به کورس بلند:
در ماشین‌آلات یا پروژه‌هایی که محدودیت فضا در حالت بسته وجود دارد ولی نیاز به حرکت بلند در حالت باز هست، مثل درهای کشویی بزرگ، این جک‌ها بهترین گزینه هستند.
تجهیزات حمل‌ونقل و ماشین‌آلات ساختمانی:
در صنایعی مانند ساخت‌وساز یا حمل‌ونقل، جک‌های تلسکوپی به‌طور گسترده در بالابرهای کامیونی، رمپ‌های هیدرولیکی و ماشین‌آلات متحرک استفاده می‌شوند که نیاز به عملکرد قابل‌اعتماد در فضاهای متراکم دارند.
مزایای جک پنوماتیکی تلسکوپی
کورس بلند در بدنه کوتاه:
ویژگی برجسته این جک‌ها همین است—شما می‌تونید حرکت بسیار بلند رو از یک ساختار فشرده دریافت کنید، بدون نیاز به فضای افقی یا عمودی زیاد.
طراحی فشرده و کم‌جا:
این جک‌ها برای فضاهایی طراحی شده‌اند که هر میلی‌متر اهمیت دارد. آن‌ها به‌خصوص برای استفاده در ماشین‌آلاتی که نیاز به طراحی جمع‌وجور دارند، بسیار کاربردی‌اند.
عملکرد چندمرحله‌ای قابل تنظیم:
هر مرحله می‌تواند به صورت مستقل کنترل شود یا با برنامه‌ریزی باز شود، که این ویژگی برای کنترل دقیق‌تر موقعیت در برخی کاربردها اهمیت دارد.
معایب جک پنوماتیکی تلسکوپی
ساختار پیچیده‌تر:
به‌خاطر چندمرحله‌ای بودن و وجود بخش‌های کشویی متعدد، این نوع جک‌ها ساختار فنی پیچیده‌تری دارند که نیازمند طراحی دقیق و مهندسی حرفه‌ای است.
هزینه بالاتر:
ساختار پیچیده و متریال‌های باکیفیت مورد نیاز برای جلوگیری از نشت و ساییدگی، باعث افزایش قیمت این جک‌ها در مقایسه با انواع ساده‌تر می‌شود.
حساسیت بیشتر به نشتی:
با افزایش تعداد مراحل و درزها، احتمال نشتی هوا در این جک‌ها بیشتر است. بنابراین نگهداری و آب‌بندی دقیق در این جک‌ها اهمیت بیشتری دارد.
مقایسه توضیحی انواع جک‌های پنوماتیکی از نظر عملکرد، مصرف و کاربرد
در انتخاب نوع جک پنوماتیکی، لازم است به چند شاخص کلیدی توجه داشته باشیم که هرکدام می‌توانند بسته به شرایط کاربرد، اولویت متفاوتی داشته باشند. در ادامه، به‌صورت توصیفی و کامل، این تفاوت‌ها را بررسی می‌کنیم:
جک پنوماتیکی خطی
جک‌های خطی، حرکت رفت و برگشت را به شکلی مستقیم و یکنواخت انجام می‌دهند. کنترل برگشت در این نوع جک‌ها به‌صورت فعال و با استفاده از هوای فشرده انجام می‌شود، به همین دلیل هم حرکت رفت و هم برگشت تحت کنترل دقیق هستند. مصرف هوا در این جک‌ها در سطح متوسط قرار دارد، چون در هر دو جهت نیاز به هوای فشرده دارند. قدرت تولیدی آن‌ها نیز در سطح متوسط است و برای کاربردهای عمومی در صنایع مختلف بسیار مناسب‌اند.
جک پنوماتیکی دوطرفه
این جک‌ها هم مانند مدل خطی، حرکت رفت و برگشت دارند، اما تفاوت اصلی آن‌ها در دقت بالاتر کنترل حرکت است. در جک‌های دوطرفه، هوای فشرده به هر دو سمت پیستون وارد می‌شود، بنابراین کنترل حرکت در هر دو جهت کاملاً دقیق، سریع و هم‌زمان قابل تنظیم است. این ویژگی باعث می‌شود مصرف هوا نسبت به جک‌های ساده‌تر بیشتر باشد. از نظر قدرت نیز در سطح بالایی قرار دارند و برای سیستم‌هایی که نیاز به کنترل دقیق موقعیت دارند، انتخاب بسیار مناسبی هستند.
جک پنوماتیکی یک‌طرفه
در این نوع جک‌ها، تنها حرکت رفت توسط هوای فشرده انجام می‌شود، و برگشت به کمک یک فنر داخلی یا نیروی خارجی مانند وزن یا فشار مکانیکی انجام می‌گیرد. به همین دلیل مصرف هوای فشرده در این جک‌ها بسیار کم است. البته این سادگی باعث می‌شود که قدرت برگشت در آن‌ها محدود باشد. این جک‌ها بیشتر در کاربردهای ساده و کم‌هزینه مانند باز و بسته کردن درپوش‌ها، یا مکانیزم‌های ابتدایی اتوماتیک به‌کار می‌روند.
جک پنوماتیکی تلسکوپی
جک‌های تلسکوپی برای کاربردهایی طراحی شده‌اند که در آن‌ها فضای نصب محدود ولی نیاز به کورس حرکتی بلند است. این جک‌ها به‌صورت چندمرحله‌ای باز می‌شوند و هر مرحله به‌صورت جداگانه گسترش می‌یابد. برگشت در این جک‌ها معمولاً با هوای فشرده کنترل می‌شود، بنابراین نیاز به سیستم کنترلی دقیق دارند. مصرف هوا در این جک‌ها بالا است، اما در عوض قدرت بسیار زیادی در طول کورس ارائه می‌دهند. برای کاربردهایی مانند سیستم‌های بالابر، جرثقیل‌ها و تجهیزات سنگین صنعتی ایده‌آل هستند.
نکات کلیدی در انتخاب جک پنوماتیکی مناسب
- نوع حرکت مورد نیاز: آیا فقط حرکت رفت نیاز است یا برگشت هم باید کنترل شود؟
- میزان نیرو و سرعت: آیا نیاز به نیروی بالا یا کنترل دقیق دارید؟
- فضای نصب: جک تلسکوپی در فضاهای محدود و کورس بلند مفید است.
- هزینه و مصرف انرژی: جک‌های یک‌طرفه اقتصادی‌تر و کم‌مصرف‌تر هستند.
- نوع سیستم کنترل: برای سیستم‌های دقیق، جک‌های دوطرفه پیشنهاد می‌شوند.
نتیجه‌گیری
شناخت دقیق انواع جک‌های پنوماتیکی، از جمله جک‌های خطی، دوطرفه، یک‌طرفه و تلسکوپی، نقش کلیدی در انتخاب صحیح و بهینه آن‌ها در صنایع مختلف دارد. هر یک از این جک‌ها با توجه به طراحی، عملکرد و ویژگی‌های منحصر‌به‌فرد خود، پاسخ‌گوی نیازهای خاصی هستند؛ از حرکت‌های ساده و تکرارپذیر در خطوط تولید گرفته تا کاربردهای پیچیده و فضای محدود در ماشین‌آلات پیشرفته.
درک تفاوت‌ها و مزایا و معایب هر نوع جک پنوماتیکی، به مهندسان، تکنسین‌ها و طراحان صنعتی کمک می‌کند تا سیستم‌هایی کارآمدتر، اقتصادی‌تر و با دوام بالاتر طراحی و اجرا کنند. از طرفی، توجه به عواملی مانند فضای موجود، نیاز به کنترل دقیق، مصرف هوا و هزینه نگهداری، در تصمیم‌گیری نهایی بسیار مؤثر است.
در نهایت، انتخاب آگاهانه یک جک پنوماتیکی نه تنها عملکرد سیستم را بهبود می‌بخشد، بلکه در کاهش هزینه‌های تعمیرات، افزایش بهره‌وری و ارتقای ایمنی تجهیزات نیز نقش مهمی ایفا می‌کند.
