سیلندرهای پنوماتیک بدون میله یکی از راه‌حل‌های هوشمندانه برای بهینه‌سازی فضای ماشین‌آلات صنعتی محسوب می‌شوند. این تجهیزات پیشرفته با داشتن طول کلی تقریباً نصف سیلندرهای معمولی مجهز به میله، همان میزان قدرت و نیرو، یا حتی بیشتر از آن را تولید می‌کنند. این ویژگی منحصربه‌فرد باعث می‌شود که در کاربردهای صنعتی که فضا محدود است، گزینه‌ای ایده‌آل به شمار آیند. علاوه بر این، قابلیت افزودن راهنمای خارجی به این سیستم‌ها، انعطاف‌پذیری و کاربرد آنها را به میزان قابل توجهی افزایش می‌دهد.

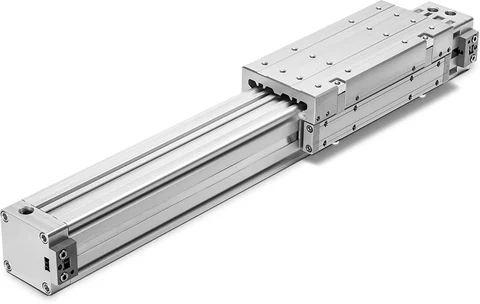

راهنمای خارجی نقش کلیدی در بهبود عملکرد این سیلندرها ایفا می‌کند. این قطعه مهم امکان بارگذاری اسلاید با نیروهای جانبی و گشتاورهای مختلف را فراهم می‌آورد. بدین ترتیب، انواع ابزارآلات، تجهیزات کمکی و سایر محرک‌های مکانیکی را می‌توان مستقیماً بر روی اسلاید نصب کرد. در خط تولید سیلندرهای پنوماتیک بدون میله دوراترک، راهنمای اسلاید قابل تنظیم طراحی شده تا بتواند گشتاورها و نیروهای بالا را در تمامی جهات به طور موثر تحمل کند. این قابلیت باعث می‌شود که سیستم در شرایط کاری سخت نیز عملکرد قابل اعتمادی داشته باشد.
فرآیند نصب راهنمای خارجی بر روی سیلندر پنوماتیک بدون میله با استفاده از پیچ‌های ارائه شده و طی مراحل منظم و ساده قابل انجام است. در ابتدا، کالسکه را با دقت بر روی بدنه سیلندر قرار می‌دهیم به گونه‌ای که برش‌های موجود در کالسکه دقیقاً به یوغ سیلندر متصل شوند. این اتصال صحیح برای عملکرد بهینه سیستم ضروری است.
مرحله بعدی شامل وارد کردن نوارهای راهنما به داخل کانال کالسکه و شیار V شکل موجود در بدنه سیلندر می‌باشد. سپس نوار راهنمای دوم را نیز به جای مناسب خود بلغزانیده و اطمینان می‌یابیم که کالسکه کاملاً صاف و کمی بالاتر از سطح بدنه سیلندر قرار گرفته است.
برای تضمین اتصال محکم و پایدار، چسب لاک‌تایت ۲۲۲ را بر روی رزوه پیچ‌های گراب در هر دو طرف کالسکه اعمال می‌کنیم. این ماده چسبنده از شل شدن پیچ‌ها در طول کار جلوگیری می‌کند. در ادامه، دو پیچ گراب نوک سگی را در هر طرف کالسکه در یک انتها تا رسیدن به مقاومت مناسب پیچ می‌کنیم.
از انتهای مقابل کالسکه، دو نوار سیمی را وارد کانال نوار راهنما کرده تا با پیچ‌های گراب در انتهای مقابل تماس برقرار کنند. سپس این قطعات را محکم می‌کنیم. باقی پیچ‌های گراب را نیز تا احساس مقاومت مناسب پیچ کرده و سپس تمامی پیچ‌ها را طوری تنظیم می‌کنیم که کالسکه بتواند آزادانه حرکت کند اما هیچ‌گونه حرکت جانبی نامطلوبی نداشته باشد.
در نهایت، یوغ را با کالسکه تراز کرده و گوه کلمپ همراه مهره مخروطی را مونتاژ می‌کنیم. پس از قرار دادن واشرها و اعمال چسب، بلوک کلمپ و مهره مخروطی را فشار داده و فاصله مناسبی بین کالسکه جانبی و یوغ سیلندر حفظ می‌کنیم.
