در صنعت‌های مختلف، تجهیزات حرکتی نقشی حیاتی دارند و جک‌ها یا سیلندرهای هیدرولیکی و پنوماتیکی، از مهم‌ترین این تجهیزات به شمار می‌آیند. این جک‌ها به‌ویژه نوع دوطرفه، توانایی حرکت دادن قطعات در دو جهت را دارند که موجب کنترل بهتر و کارآمدتر فرآیندهای صنعتی می‌شود. تفاوت‌های مهمی بین جک‌های پنوماتیکی و هیدرولیکی وجود دارد که شناخت آنها به انتخاب صحیح کمک می‌کند. در این مقاله قصد داریم به‌صورت مفصل به بررسی این تفاوت‌ها، کاربردها، مزایا، معایب و نکات کنترل آنها بپردازیم.
«خرید مستقیم جک پنوماتیک با کیفیت بالا و هزینه مقرون به‌صرفه! کلیک کنید»
جک‌های دوطرفه چیست و چگونه کار می‌کنند؟
جک دوطرفه، سیلندری است که نیروی محرکه را در هر دو جهت رفت و برگشت پیستون تأمین می‌کند. به عبارتی، فشار سیال (هوا یا روغن) به دو سمت پیستون وارد می‌شود و باعث حرکت رفت و برگشت آن می‌شود. این توانایی، کنترل دقیق‌تر و حرکت یکنواخت‌تر را امکان‌پذیر می‌کند.

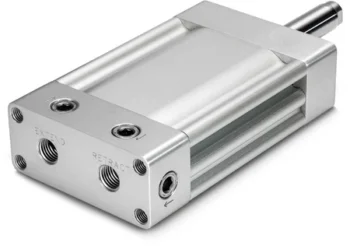

جک دوطرفه پنوماتیکی از طریق هوای فشرده عمل می‌کند. در این سیستم، هوای فشرده ابتدا به داخل یکی از دو طرف سیلندر وارد شده و پیستون را به سمت جلو هل می‌دهد، سپس هوای فشرده به سمت مقابل تزریق شده و پیستون را به عقب برمی‌گرداند. این عملکرد امکان کنترل دقیق حرکت در هر دو جهت را فراهم می‌آورد.

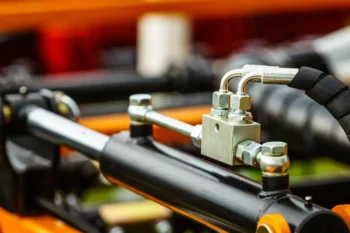

جک دوطرفه هیدرولیکی نیز عملکرد مشابهی دارد، اما با این تفاوت که به جای هوا، از روغن هیدرولیک تحت فشار استفاده می‌کند. روغن از دو طرف به داخل سیلندر تزریق می‌شود که باعث حرکت کنترل‌شده و قدرتمند پیستون می‌شود. این نوع سیستم قادر است نیروی بسیار بالاتری نسبت به سیستم پنوماتیکی تولید کند.
تفاوت‌های اساسی بین جک‌های پنوماتیکی و هیدرولیکی دوطرفه
نیرو و قدرت
جک‌های هیدرولیکی در زمینه تولید نیرو برتری قابل توجهی دارند. این سیستم‌ها قادر به تولید نیروی بسیار بالا هستند و برای کاربردهای سنگین مانند بالابرها، پرس‌های صنعتی، ماشین‌آلات معدن و تجهیزات راه‌سازی بسیار مناسب‌اند. قابلیت کار با فشارهای بالا در سیستم‌های هیدرولیکی، امکان حمل و جابه‌جایی بارهای سنگین را فراهم می‌آورد.
در مقابل، جک‌های پنوماتیکی معمولاً نیروی کمتری تولید می‌کنند، اما این کمبود را با سرعت عملکرد بالاتر و پاسخ‌دهی سریع‌تر جبران می‌کنند. این ویژگی آنها را برای کاربردهایی که نیاز به حرکات سریع و تکراری دارند، گزینه‌ای مناسب می‌سازد.
سرعت و دقت حرکت
سیستم‌های پنوماتیکی به دلیل استفاده از هوای فشرده، سرعت عملکرد بالاتری دارند. هوا به‌عنوان سیال کاری، امکان انتقال سریع انرژی را فراهم می‌آورد و بنابراین این جک‌ها برای کاربردهایی که حرکت‌های سریع و تکراری لازم است، مانند خطوط تولید و بسته‌بندی، انتخاب مناسبی هستند.
جک‌های هیدرولیکی حرکت نرم‌تر و دقیق‌تری ارائه می‌دهند. کنترل فشار و سرعت در این سیستم‌ها با دقت بسیار بالایی صورت می‌گیرد که آنها را برای کاربردهایی که نیاز به موقعیت‌یابی دقیق دارند، مناسب می‌سازد. این ویژگی در عملیات‌های پیچیده و دقیق بسیار حائز اهمیت است.
محیط کاری و تمیزی
یکی از مزایای مهم سیستم‌های پنوماتیکی، استفاده از هوای فشرده است که سیال تمیز و بی‌ضرری محسوب می‌شود. این ویژگی باعث می‌شود که این سیستم‌ها در محیط‌های بهداشتی، صنایع غذایی، دارویی و آزمایشگاهی کاربرد گسترده‌ای داشته باشند. در صورت نشت هوا، هیچ آلودگی محیطی ایجاد نمی‌شود.
سیستم‌های هیدرولیکی به دلیل استفاده از روغن، ممکن است در برخی شرایط دچار نشت شوند که این موضوع در محیط‌هایی که تمیزی اولویت دارد، مشکل‌ساز خواهد بود. با این حال، پیشرفت‌های اخیر در طراحی آب‌بندی و استفاده از روغن‌های زیست‌سازگار، این مشکل را تا حد زیادی کاهش داده است.
پیچیدگی و نگهداری
جک‌های پنوماتیکی از نظر ساختاری ساده‌تر بوده و نگهداری آنها معمولاً به تمیز نگه‌داشتن هوای ورودی و کنترل دوره‌ای آب‌بندی‌ها محدود می‌شود. سادگی این سیستم‌ها باعث کاهش هزینه‌های نگهداری و افزایش قابلیت اطمینان می‌شود.
در مقابل، جک‌های هیدرولیکی به علت وجود اجزای متعددی مانند روغن، پمپ‌ها، فیلترها و شیرهای کنترلی پیچیده، نیازمند نگهداری دقیق‌تر و منظم‌تری هستند. تعویض روغن، کنترل فیلترها، بازرسی خطوط و مانیتورینگ فشار سیستم از جمله کارهای نگهداری ضروری در این سیستم‌ها محسوب می‌شود.
هزینه و نصب
از نظر اقتصادی، جک‌های پنوماتیکی معمولاً هزینه اولیه کمتری دارند. علاوه بر این، سادگی نصب و راه‌اندازی آنها باعث کاهش هزینه‌های اجرایی می‌شود. همچنین هزینه‌های نگهداری و تعمیر این سیستم‌ها نیز نسبتاً پایین است.
سیستم‌های هیدرولیکی به خاطر نیاز به تجهیزات جانبی مانند پمپ، مخزن روغن، سیستم خنک‌کننده و کنترلرهای پیشرفته، هزینه اولیه بالاتری دارند. همچنین پیچیدگی نصب و راه‌اندازی این سیستم‌ها معمولاً نیازمند تخصص فنی بیشتری است.
کاربردهای متنوع جک‌های دوطرفه
کاربردهای جک دوطرفه پنوماتیکی
جک‌های دوطرفه پنوماتیکی در صنایع مختلفی کاربرد دارند. در خطوط بسته‌بندی و مونتاژ سریع، این تجهیزات نقش کلیدی ایفا می‌کنند و امکان انجام عملیات تکراری با سرعت بالا را فراهم می‌آورند. صنعت چاپ و سیلک‌اسکرین نیز از این سیستم‌ها برای حرکت دقیق و سریع قطعات استفاده می‌کند.
در سیستم‌های جابجایی مواد سبک و متوسط، جک‌های پنوماتیکی عملکرد مطلوبی ارائه می‌دهند. صنایع غذایی و دارویی که نیاز به تمیزی و عدم آلودگی دارند، از این سیستم‌ها استفاده گسترده‌ای می‌کنند. همچنین در تجهیزات آزمایشگاهی و پزشکی که دقت و تمیزی اولویت دارد، این جک‌ها انتخاب مناسبی هستند.
کاربردهای جک دوطرفه هیدرولیکی
جک‌های دوطرفه هیدرولیکی عمدتاً در کاربردهای سنگین مورد استفاده قرار می‌گیرند. ماشین‌آلات سنگین صنعتی مثل پرس‌های فلزکاری، دستگاه‌های پرسکاری و تجهیزات شکل‌دهی فلزات از این سیستم‌ها بهره می‌برند. قدرت بالا و کنترل دقیق این جک‌ها، آنها را برای چنین کاربردهایی ایده‌آل می‌سازد.
بالابرها و تجهیزات حمل و نقل سنگین نیز از جک‌های هیدرولیکی استفاده می‌کنند. ماشین‌آلات راه‌سازی و معدنی که باید بارهای سنگین را جابه‌جا کنند، به قدرت و دوام این سیستم‌ها متکی هستند. سیستم‌های کنترل جرثقیل‌ها و پلتفرم‌های بزرگ صنعتی نیز از این تکنولوژی استفاده می‌کنند.
کارگاه‌های تراشکاری و فلزکاری که نیاز به اعمال نیروی زیاد و کنترل دقیق موقعیت دارند، از جک‌های هیدرولیکی بهره می‌برند. این سیستم‌ها قابلیت کار مداوم تحت فشار بالا را دارند که برای چنین کاربردهایی ضروری است.
مقایسه مزایا و معایب
مزایای جک‌های دوطرفه پنوماتیکی
سرعت بالا یکی از مهم‌ترین مزایای این سیستم‌هاست که آنها را برای خطوط تولید سریع مناسب می‌سازد. سادگی طراحی و عملکرد باعث کاهش پیچیدگی‌های نگهداری شده است. تمیزی سیال کاری (هوا) آنها را برای محیط‌های حساس مناسب می‌کند. هزینه کمتر خرید، نصب و نگهداری نیز از دیگر مزایای اقتصادی این سیستم‌هاست. مناسب بودن برای بارهای سبک تا متوسط، آنها را برای طیف گسترده‌ای از کاربردها قابل استفاده می‌سازد.
معایب جک‌های دوطرفه پنوماتیکی
قدرت محدود این سیستم‌ها باعث محدودیت در کاربردهای سنگین می‌شود. حساسیت به رطوبت و آلودگی هوای ورودی می‌تواند مشکلاتی ایجاد کند. دقت کمتر در مقایسه با سیستم‌های هیدرولیکی، به‌ویژه هنگام کار با بارهای سنگین، از محدودیت‌های این سیستم‌هاست. همچنین مصرف مداوم هوای فشرده می‌تواند هزینه‌های عملیاتی را افزایش دهد.
مزایای جک‌های دوطرفه هیدرولیکی
قدرت فوق‌العاده بالا مهم‌ترین مزیت این سیستم‌هاست که آنها را برای سنگین‌ترین کاربردها مناسب می‌سازد. دقت حرکت و کنترل بهتر موقعیت، امکان انجام عملیات‌های پیچیده را فراهم می‌آورد. مناسب بودن برای بارهای بسیار سنگین، طیف کاربرد آنها را گسترش می‌دهد. قابلیت کار مداوم تحت فشار بالا و دوام طولانی‌مدت از دیگر مزایای این سیستم‌هاست.
معایب جک‌های دوطرفه هیدرولیکی
هزینه بالای خرید، نصب و راه‌اندازی اولین چالش این سیستم‌هاست. پیچیدگی نگهداری و نیاز به تخصص فنی بیشتر، هزینه‌های عملیاتی را افزایش می‌دهد. احتمال نشت روغن و آلودگی محیط زیست در برخی شرایط مشکل‌ساز است. نیاز به تجهیزات جانبی متعدد مانند پمپ، مخزن و سیستم خنک‌کننده، پیچیدگی کل سیستم را افزایش می‌دهد.
«مقایسه جک‌های فشرده طرفه و دو طرفه در کاربردهای صنعتی! کلیک کنید»
نکات کنترلی و طراحی در انتخاب جک دوطرفه
سیستم‌های کنترل
جک‌های دوطرفه نیازمند سیستم‌های کنترلی پیشرفته‌تری هستند تا بتوانند نیروی مناسب را به هر دو جهت اعمال کنند. این سیستم‌ها معمولاً شامل شیرهای دو، سه یا چهار طرفه هستند که جریان سیال را بین دو طرف سیلندر هدایت می‌کنند. انتخاب نوع شیر کنترلی بسته به سرعت، دقت و پیچیدگی عملیات مورد نیاز متفاوت است.
در سیستم‌های پنوماتیکی، کنترل فشار و جریان هوا معمولاً با شیرهای تنظیم‌کننده و دریچه‌های یک‌طرفه انجام می‌شود. در سیستم‌های هیدرولیکی، کنترل پیچیده‌تر بوده و شامل شیرهای تناسبی، شیرهای کنترل جریان و سیستم‌های بازخورد می‌شود.
فشار کاری
انتخاب فشار کاری مناسب یکی از مهم‌ترین عوامل در طراحی سیستم است. جک‌های هیدرولیکی قابلیت کار با فشارهای بسیار بالا (تا چندین صد بار) را دارند که امکان تولید نیروی زیاد را فراهم می‌آورد. در مقابل، جک‌های پنوماتیکی معمولاً در فشارهای پایین‌تر (معمولاً تا 10 بار) عمل می‌کنند.
انتخاب فشار کاری باید بر اساس نیروی مورد نیاز، ابعاد سیلندر، سرعت حرکت دلخواه و شرایط محیطی صورت گیرد. فشار بیش از حد می‌تواند باعث فرسایش زودرس قطعات و افزایش هزینه‌های نگهداری شود.
طول کورس و سرعت حرکت
طول کورس (طول حرکت پیستون) و سرعت حرکت دو پارامتر مهم در انتخاب جک هستند. کورس باید متناسب با نیاز عملیاتی انتخاب شود. کورس بلند ممکن است باعث کاهش سختی سیستم و افزایش خمیدگی میله پیستون شود.
سرعت حرکت نیز باید با توجه به نوع کاربرد تعیین شود. در کاربردهایی که سرعت بالا اولویت دارد، سیستم‌های پنوماتیکی معمولاً عملکرد بهتری دارند. در کاربردهایی که کنترل دقیق سرعت مهم است، سیستم‌های هیدرولیکی قابلیت‌های بهتری ارائه می‌دهند.
شرایط محیطی
محیط عملیاتی تأثیر قابل توجهی بر انتخاب نوع جک دارد. دما، رطوبت، وجود گرد و غبار، احتمال تماس با مواد شیمیایی و الزامات بهداشتی از جمله عواملی هستند که باید در نظر گرفته شوند.
در محیط‌های با دمای پایین، روغن هیدرولیکی ممکن است غلیظ شده و عملکرد سیستم را تحت تأثیر قرار دهد. در محیط‌های با رطوبت بالا، هوای فشرده ممکن است حاوی آب باشد که برای سیستم‌های پنوماتیکی مضر است. استفاده از خشک‌کن‌ها و فیلترهای مناسب در چنین شرایطی ضروری است.
هزینه کل چرخه عمر
بررسی هزینه کل چرخه عمر (Total Cost of Ownership) شامل هزینه اولیه خرید، هزینه نصب و راه‌اندازی، هزینه‌های نگهداری و تعمیر، مصرف انرژی و هزینه توقفات تولید باید در تصمیم‌گیری نهایی لحاظ شود.
گاهی اوقات سیستمی که هزینه اولیه بالاتری دارد، در درازمدت به دلیل نگهداری آسان‌تر و قابلیت اطمینان بالاتر، اقتصادی‌تر از آب درمی‌آید. بنابراین تحلیل اقتصادی جامع قبل از انتخاب ضروری است.
جمع‌بندی و توصیه‌ها
انتخاب بین جک‌های دوطرفه پنوماتیکی و هیدرولیکی کاملاً وابسته به نیازهای خاص کاربرد است. هر دو نوع سیستم جایگاه منحصر به فردی در صنعت دارند و هیچ‌کدام نمی‌توانند در تمام شرایط جایگزین یکدیگر شوند.
برای کاربردهایی که نیاز به نیروی بسیار زیاد، دقت حرکت بالا و کنترل پیشرفته در شرایط سخت دارند، جک‌های هیدرولیکی انتخاب مناسبی هستند. این سیستم‌ها در صنایع سنگین، ماشین‌آلات بزرگ و کاربردهایی که نیاز به حمل بارهای سنگین دارند، عملکرد مطلوبی ارائه می‌دهند.
از سوی دیگر، اگر سرعت عملکرد، سادگی سیستم و هزینه کمتر اولویت دارد، جک‌های پنوماتیکی گزینه مناسب‌تری خواهند بود. این سیستم‌ها برای خطوط تولید سریع، کاربردهای تکراری و محیط‌هایی که تمیزی مهم است، ایده‌آل هستند.
در صنایع خاص مانند غذایی، دارویی و آزمایشگاهی که تمیزی و عدم آلودگی بسیار مهم است، جک‌های پنوماتیکی به دلیل استفاده از هوای تمیز و عدم خطر نشت روغن، ترجیح داده می‌شوند. در مقابل، در ماشین‌آلات سنگین و پروژه‌های بزرگ مقیاس که نیازمند نیروی بالا و دوام طولانی‌مدت هستند، جک‌های هیدرولیکی عملکرد قابل اطمینان‌تری ارائه می‌دهند.
مشاوره با کارشناسان مجرب و تولیدکنندگان معتبر می‌تواند کمک بزرگی در انتخاب سیستم مناسب باشد. این متخصصان می‌توانند با توجه به شرایط عملیاتی خاص، محدودیت‌های بودجه و الزامات فنی، بهترین راه‌حل را پیشنهاد دهند.
در نهایت، انتخاب صحیح جک دوطرفه نه تنها بر کارآیی فرآیند تولید تأثیر می‌گذارد، بلکه بر هزینه‌های عملیاتی، ایمنی کارکنان و کیفیت محصول نهایی نیز مؤثر است. بنابراین صرف زمان و تلاش کافی برای این انتخاب، سرمایه‌گذاری ارزشمندی محسوب می‌شود.
