جک‌های پنوماتیکی تک‌عملگر و دو‌عملگر چه تفاوتی دارند؟

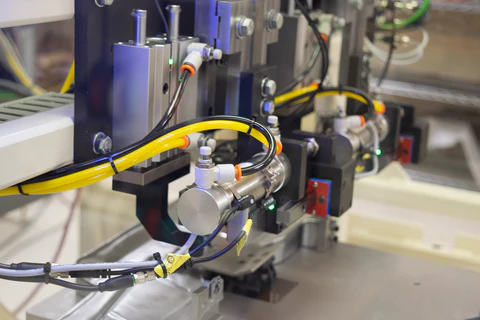

آیا به دنبال دستگاه‌هایی هستید که بتوانند بدون نیاز به فشار دادن دکمه، حرکت پیوسته انجام دهند؟ بسیاری از صنایع مختلف مانند اتوماسیون کارخانه‌ها، بسته‌بندی، حمل‌ونقل و ساخت خودرو، از قطعات پنوماتیکی در طراحی ماشین‌آلات خود بهره می‌برند. سیستم‌های پنوماتیکی به دلیل قابلیت اطمینان بالا، هزینه کم و پاکیزگی، شناخته شده‌اند.

جک‌های پنوماتیکی که به آنها سیلندر هوا یا عملگر نیز گفته می‌شود، دستگاه‌های مکانیکی‌ای هستند که با استفاده از هوای فشرده، بار را در مسیر خطی حرکت می‌دهند. رایج‌ترین نوع این عملگرها، شامل پیستون و میل‌لنگی است که درون یک سیلندر بسته حرکت می‌کند و پیستون، حرکت مورد نظر را انجام می‌دهد. در سیستم‌های پنوماتیکی، هوا به عنوان منبع انرژی برای انجام کار استفاده می‌شود؛ در این مثال، هوا باعث باز و بسته شدن پیستون داخل سیلندر می‌شود.

«جهت دیدن مجموعه جک‌های پنوماتیک، روی این لینک کلیک نمایید.»

جک‌های پنوماتیکی معمولاً به دو نوع اصلی تقسیم می‌شوند: تک‌عملگر و دو‌عملگر. تفاوت اساسی در طراحی این دو نوع جک، تعداد ورودی‌های هوا یا همان پورت‌ها است. جک‌های تک‌عملگر تنها یک پورت دارند که هوای فشرده از آن وارد می‌شود، در حالی که جک‌های دو‌عملگر دارای دو پورت هستند که برای عملکرد دستگاه به کار می‌روند. این تفاوت ساده در طراحی، باعث می‌شود حرکت و سرعت این دو نوع جک متفاوت باشد. هنگام انتخاب نوع جک، مهم است که کاربرد هر دستگاه، تفاوت‌ها، مزایا و معایب آن‌ها را به خوبی بشناسید.

جک تک‌عملگر پنوماتیک

اگر به دنبال اجرای حرکت خطی در دستگاه خود هستید و قصد دارید کارهایی مانند گرفتن قطعه، تنظیم موقعیت یا پانچ کردن را انجام دهید، جک‌های تک‌عملگر می‌توانند گزینه مناسبی برای شما باشند. این جک‌ها چگونه کار می‌کنند؟ جک‌های تک‌عملگر یک پورت دارند که هوای فشرده از آن وارد می‌شود و در یک جهت حرکت ایجاد می‌کند. معمولاً یک فنر یا بار خارجی به پیستون متصل است. وقتی هوا پس از پاک‌سازی و فشرده شدن وارد پورت می‌شود، پیستون را به سمت جلو حرکت داده و فنر را فشرده می‌کند. پس از آزاد شدن هوا، فنر (یا نیروی خارجی دیگر) پیستون را به حالت اولیه خود بازمی‌گرداند. به زبان ساده، هوای فشرده یک حرکت رفت را ایجاد می‌کند و فنر حرکت برگشت را انجام می‌دهد.

جک‌های تک‌عملگر به دو نوع کلی تقسیم می‌شوند: فشار دهنده (پوش) و کشنده (پول).

جک‌های تک‌عملگر نوع فشار دهنده (Push): در این نوع، هوا وارد جک می‌شود و پیستون را به بیرون هل می‌دهد.

جک‌های تک‌عملگر نوع کشنده (Pull): در این نوع، هوا وارد جک و پیستون را به سمت داخل می‌کشد.

مزایای جک های تک‌عملگر پنوماتیکی

جک‌های تک‌عملگر به خاطر طراحی ساده‌ای که دارند، نصب آنها بسیار آسان است و پیچیدگی زیادی ندارند. هزینه خرید اولیه این نوع جک‌ها معمولاً کمتر از جک‌های دو‌عملگر است که باعث می‌شود گزینه‌ای اقتصادی به شمار بیایند. از آنجایی که جک‌های تک‌عملگر فقط یک پورت دارند و بدنه‌ای کوچکتر، فضای کمتری را اشغال می‌کنند. همچنین به دلیل استفاده از تنها یک پورت، نیاز به شیرآلات و لوله‌کشی کمتری دارند که این موضوع هزینه‌های مرتبط با سیستم پنوماتیکی را کاهش می‌دهد.

معایب جک های تک‌عملگر پنوماتیکی

از جمله معایب جک‌های تک‌عملگر این است که هوای فشرده‌ای که وارد سیستم می‌شود، باید به خوبی آماده و تمیز شده باشد تا عملکرد دستگاه دچار مشکل نشود. همچنین، فنری که در کنار پیستون قرار می‌گیرد، فضای قابل توجهی را اشغال می‌کند و این موضوع می‌تواند محدودیت‌هایی در ناحیه کاری ایجاد کند. به علاوه، نیرویی که فنر به پیستون وارد می‌کند، باعث کاهش نیروی رانش می‌شود و قدرت حرکت را کمتر می‌کند. در طول زمان و با استفاده مکرر، کیفیت عملکرد فنر کاهش پیدا می‌کند و این موضوع باعث می‌شود حرکت پیستون‌ها به صورت یکنواخت و دقیق باقی نماند.

جک دو‌عملگر پنوماتیک

اگر به دنبال دستگاهی هستید که بتواند بار را در هر دو جهت حرکت دهد، جک‌های دو‌عملگر گزینه مناسبی برای ماشین‌هایی هستند که به بیش از یک حرکت نیاز دارند. برخلاف جک‌های تک‌عملگر که برای برگشت پیستون به فنر نیاز دارند، جک‌های دو‌عملگر می‌توانند بدون فنر، هم پیستون را به بیرون حرکت دهند و هم آن را به داخل بکشند.

این جک‌ها دو پورت دارند که هوای فشرده می‌تواند از یکی وارد شده و پیستون را به جلو حرکت دهد، و سپس هوای فشرده از پورت دیگر وارد شده و پیستون را به داخل برمی‌گرداند. جک‌های دو‌عملگر به خاطر قابلیت حرکت رفت و برگشت سریع‌تر، نسبت به جک‌های تک‌عملگر، کاربرد بیشتری دارند و از نظر دقت و کارایی بهتر عمل می‌کنند.

این نوع سیلندرها بیشتر در صنایع صنعتی و رباتیک استفاده می‌شوند و وظایفی مانند باز و بسته کردن درها، بلند کردن و جابجایی کالاها روی نوار نقاله را انجام می‌دهند. همچنین در زمینه‌های پزشکی، تجهیزات خاک‌برداری و برنامه‌های فضایی نیز کاربرد دارند.

مزایای جک دو‌عملگر

داشتن کنترل بهتر روی حرکت به معنای دقت بیشتر در اجرای فرایندهای صنعتی است. جک‌های دو‌عملگر چون می‌توانند در هر دو جهت نیرو وارد کنند، برای کاربردهایی که نیاز به حرکت سریع و دقیق دارند، بسیار مناسب هستند. سرعت و قدرت بالاتر این جک‌ها باعث می‌شود که در خطوط تولید و سیستم‌های اتوماسیون صنعتی عملکرد بهتری داشته باشند و انرژی کمتری مصرف کنند که این موضوع در کاهش هزینه‌های عملیاتی بسیار موثر است. همچنین انعطاف‌پذیری در اندازه و طراحی به طراحان این امکان را می‌دهد که بر اساس نیازهای خاص پروژه، جک مناسب را انتخاب کنند. رعایت استانداردهای ISO نیز به تضمین کیفیت و تطابق با معیارهای جهانی کمک می‌کند، به خصوص در صنایعی که حساسیت بالایی روی ایمنی و کیفیت دارند.

معایب جک دو‌عملگر

هزینه بالاتر جک‌های دو‌عملگر به دلیل پیچیدگی بیشتر ساخت و مواد مصرفی آنهاست که در پروژه‌های با بودجه محدود می‌تواند چالش‌ساز باشد. بدنه بزرگ‌تر این جک‌ها ممکن است فضای بیشتری را اشغال کند و نیاز به طراحی مناسب برای جای‌گذاری در دستگاه‌های موجود داشته باشد. هنگامی که این جک‌ها به عنوان جک تغذیه استفاده می‌شوند، باید هماهنگی دقیقی با بخش‌های دیگر سیستم برقرار شود تا عملکرد بهینه حاصل شود، که این مسئله نیازمند دانش فنی بیشتر و زمان‌بری در نصب و راه‌اندازی است. مسئله مصرف هوای فشرده نیز یکی از نکات فنی مهم است؛ چون در برخی کاربردها، مصرف هوا ممکن است به شکل متفاوتی سنجیده و بهینه‌سازی شود تا هزینه‌های انرژی کاهش یابد و عملکرد دستگاه بهینه گردد.

جک‌های تک‌عملگر یا دو‌عملگر: کدام را انتخاب کنیم؟

هر دو نوع جک پنوماتیکی از هوای فشرده به عنوان منبع اصلی انرژی استفاده می‌کنند، اما تفاوت طراحی پورت‌ها باعث می‌شود عملکردشان کاملاً متفاوت باشد. جک‌های تک‌عملگر معمولاً در کاربردهای صنعتی استفاده می‌شوند که نیاز به نیروی حرکت در یک جهت دارند، مثل پرتاب قطعات از روی نوار نقاله. در مقابل، جک‌های دو‌عملگر به دلیل سرعت، قدرت و بازده بالاتر، در صنایع مختلف شناخته شده‌اند و برای کاربردهایی که به سرعت و نیروی بیشتر نیاز دارند، بهترین گزینه هستند. کارهای سبک و مونتاژ ساده را می‌توان با جک‌های تک‌عملگر انجام داد.

در انتخاب نوع مناسب عملگر پنوماتیکی، بودجه‌بندی اهمیت زیادی دارد. باید در نظر بگیرید که تعمیر و نگهداری دستگاه‌ها چقدر برای شما ممکن است؟ آیا سیستم شما باید به صورت مداوم و در تمام طول روز کار کند؟ آیا نگهداری پیشگیرانه انجام می‌دهید؟ این سؤالات می‌توانند در تصمیم‌گیری کمک کنند. جک‌های تک‌عملگر به دلیل نیاز بیشتر به نگهداری، هزینه اولیه کمتری دارند، اما معمولاً طول عمرشان کمتر است و باید زودتر تعویض شوند، چون فنر آنها با گذشت زمان کشیده شده و دقت حرکت کاهش می‌یابد. از نظر قدرت، جک‌های دو‌عملگر سریع‌تر و قوی‌تر عمل می‌کنند و با وجود هزینه بالاتر، به خاطر طراحی برتر و عملکرد بهتر، همچنان در بازار محبوب و پرکاربرد هستند.

نتیجه‌گیری

در نهایت، انتخاب بین جک‌های تک‌عملگر و دو‌عملگر به نیازهای خاص پروژه، بودجه و شرایط کاری شما بستگی دارد. سیستم‌های پنوماتیکی، به عنوان یکی از قابل‌اعتمادترین و بهینه‌ترین فناوری‌های حرکت مکانیکی، در بسیاری از صنایع کاربرد وسیعی دارند و جک‌های پنوماتیکی نقش بسیار مهمی در این سیستم‌ها ایفا می‌کنند. مجموعه پنومات، به عنوان یکی از معتبرترین تأمین‌کنندگان قطعات پنوماتیک در ایران، انواع جک‌های پنوماتیکی با کیفیت بالا و قیمت مناسب را ارائه می‌دهد. اگر به دنبال خرید جک‌های پنوماتیک مطمئن و با عملکرد بهینه هستید، می‌توانید با اطمینان کامل این محصولات را از نامین‌کننده تهیه کنید و از خدمات تخصصی و پشتیبانی حرفه‌ای ما بهره‌مند شوید.
