جک‌های فشرده (کامپکت) به دلیل طراحی کم‌حجم و عملکرد مؤثر، یکی از اجزای کلیدی در خطوط تولید و ماشین‌آلات کوچک هستند. این جک‌ها با هدف کاهش فضای نصب و افزایش کارایی در محیط‌های محدود طراحی شده‌اند. استاندارد ISO 21287 راهنمایی جامع برای انتخاب و طراحی جک‌های فشرده ارائه می‌دهد که با رعایت آن می‌توان به بهینه‌ترین ابعاد و عملکرد در ماشین‌آلات کوچک دست یافت. در این مقاله، با استفاده از منابع کره‌ای و بررسی‌های مهندسی، به اصول طراحی جک‌های فشرده، الزامات استاندارد ISO 21287، و نکات کلیدی برای کاهش فضای نصب در خطوط تولید می‌پردازیم.
جک‌های فشرده چیستند؟

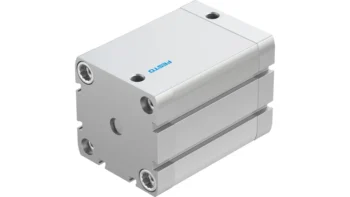

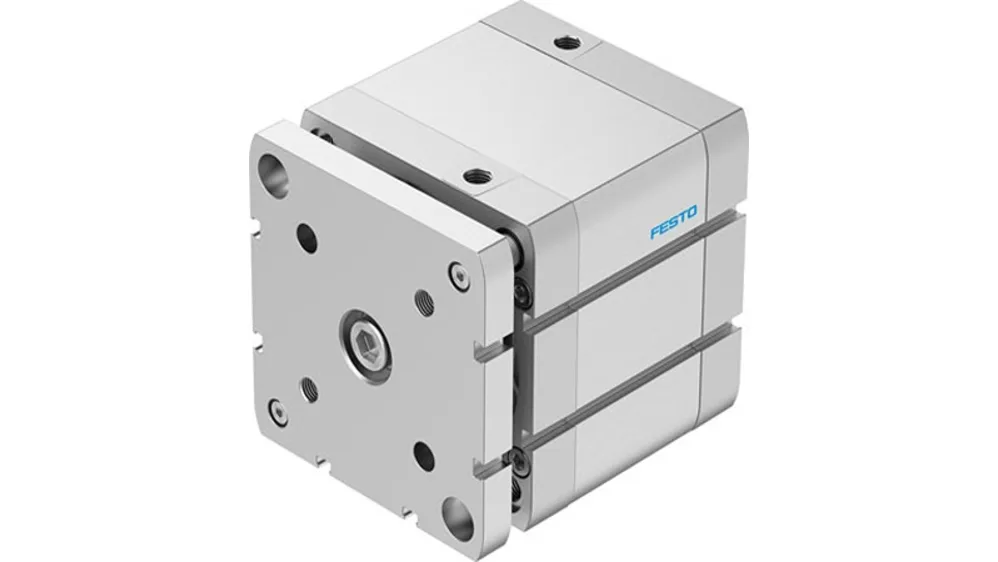

جک‌های فشرده پنوماتیکی نوعی عملگر خطی هستند که با استفاده از فشار هوای فشرده، حرکت رفت‌وبرگشتی ایجاد می‌کنند. این جک‌ها به دلیل ابعاد کوچک، وزن سبک، و نصب آسان، در کاربردهایی که فضای نصب محدود است، مانند خطوط تولید خودکار، ماشین‌آلات بسته‌بندی، و دستگاه‌های کوچک صنعتی، بسیار محبوب هستند. برخلاف جک‌های استاندارد (مانند جک‌های چهارمیل)، جک‌های فشرده با بدنه یکپارچه و طراحی فشرده‌تر، فضای کمتری اشغال می‌کنند، اما نیروی خروجی مشابهی ارائه می‌دهند.
ویژگی‌های کلیدی جک‌های فشرده:
✅ ابعاد کوچک: طراحی فشرده برای نصب در فضاهای محدود.
✅ وزن سبک: استفاده از آلیاژهای سبک مانند آلومینیوم اکسترود.
✅ عملکرد بالا: نیروی خروجی مناسب با وجود ابعاد کوچک.
✅ انعطاف‌پذیری نصب: امکان نصب در زوایا و موقعیت‌های مختلف.
✅ دوام و مقاومت: طراحی مقاوم در برابر شرایط صنعتی.
استاندارد ISO 21287: راهنمای طراحی و انتخاب جک‌های فشرده
استاندارد «ISO 21287» یکی از استانداردهای بین‌المللی است که به طور خاص برای جک‌های پنوماتیکی فشرده تدوین شده است. این استاندارد الزامات ابعادی، عملکردی، و نصب را برای جک‌های فشرده مشخص می‌کند تا اطمینان حاصل شود که این جک‌ها در ماشین‌آلات کوچک بهینه عمل می‌کنند. این استاندارد بر هماهنگی ابعادی و عملکردی جک‌ها با نیازهای خطوط تولید مدرن تأکید دارد.
الزامات کلیدی استاندارد ISO 21287:
1. ابعاد استاندارد: این استاندارد ابعاد دقیق بدنه، شفت، و پورت‌های جک را مشخص می‌کند تا سازگاری با تجهیزات مختلف تضمین شود. برای مثال، قطر سیلندر معمولاً بین 12 تا 100 میلی‌متر و طول کورس بین 5 تا 100 میلی‌متر تعریف شده است.
2. رزوه‌های اتصال: جک‌های فشرده می‌توانند رزوه داخلی (مادینه) یا رزوه خارجی (نرینه) داشته باشند. رزوه داخلی به دلیل اشغال فضای کمتر و حفاظت بهتر در برابر گردوغبار و رطوبت، در ماشین‌آلات کوچک ترجیح داده می‌شود.
3. ضربه‌گیر خودکار (Buffering System): جک‌های فشرده باید مجهز به سیستم ضربه‌گیر باشند تا از آسیب به قطعات در حین حرکت سریع جلوگیری شود.
4. مواد ساخت: بدنه جک‌ها معمولاً از آلیاژ آلومینیوم ساخته می‌شود که سبک و مقاوم است. استاندارد ISO 21287 الزامات مقاومت مواد در برابر فشار و خوردگی را مشخص می‌کند.
5. فشار کاری: جک‌های فشرده معمولاً در فشارهای 0.5 تا 10 بار کار می‌کنند، و استاندارد بر تست عملکرد در این محدوده تأکید دارد.
مزایای رعایت استاندارد ISO 21287:
✅ کاهش فضای نصب: ابعاد استانداردشده امکان استفاده در فضاهای محدود را فراهم می‌کند.
✅ سازگاری با تجهیزات: جک‌های منطبق با این استاندارد به راحتی با سایر اجزای خط تولید هماهنگ می‌شوند.
✅ افزایش عمر مفید: طراحی مقاوم و استفاده از مواد باکیفیت، دوام جک را افزایش می‌دهد.
✅ کاهش هزینه‌ها: استانداردسازی طراحی و تولید، هزینه‌های نگهداری و تعویض را کاهش می‌دهد.
اصول طراحی بهینه جک‌های فشرده برای خطوط تولید
برای طراحی جک‌های فشرده که فضای نصب را به حداقل برسانند، باید به چندین فاکتور مهندسی توجه کرد. منابع کره‌ای، به‌ویژه شرکت‌های تولیدکننده تجهیزات پنوماتیکی مانند SMC و KCC Pneumatics، بر این نکات تأکید دارند:
1. بهینه‌سازی ابعاد
ابعاد جک باید به گونه‌ای طراحی شود که فضای اشغالی در خط تولید به حداقل برسد. این شامل کاهش طول بدنه، قطر سیلندر، و استفاده از شفت‌های کوتاه‌تر است. برای مثال، جک‌های سری CQ2 شرکت SMC با قطر سیلندر 12 تا 100 میلی‌متر و کورس کوتاه، برای ماشین‌آلات کوچک ایده‌آل هستند.
2.انتخاب رزوه داخلی یا خارجی
رزوه داخلی به دلیل اشغال فضای کمتر و محافظت بهتر در برابر عوامل محیطی، در فضاهای محدود ترجیح داده می‌شود. با این حال، رزوه خارجی ممکن است برای کاربردهایی که نیاز به اتصال سریع دارند، مناسب‌تر باشد. انتخاب نوع رزوه باید بر اساس نقشه‌های فنی و نیازهای خط تولید انجام شود.
3. استفاده از ضربه‌گیرهای پیشرفته
سیستم‌های ضربه‌گیر خودکار (مانند بالشتک‌های پنوماتیکی یا هیدرولیکی) از آسیب به جک و قطعات مجاور جلوگیری می‌کنند. این ویژگی به‌ویژه در ماشین‌آلات کوچک که حرکات سریع و مکرر دارند، حیاتی است.
4. مواد سبک و مقاوم
استفاده از آلیاژهای آلومینیوم با روکش مقاوم در برابر خوردگی، وزن جک را کاهش می‌دهد و نصب آن را آسان‌تر می‌کند. استاندارد ISO 21287 بر استفاده از موادی با مقاومت بالا در برابر فشار و دمای کاری تأکید دارد.
5. نصب انعطاف‌پذیر
جک‌های فشرده باید امکان نصب در زوایای مختلف (افقی، عمودی، یا مایل) را داشته باشند. این ویژگی با طراحی پایه‌های نصب چندمنظوره و اتصالات استاندارد محقق می‌شود.
کاربرد جک‌های فشرده در ماشین‌آلات کوچک
جک‌های فشرده در صنایع مختلف، به‌ویژه در خطوط تولید خودکار، کاربرد گسترده‌ای دارند. برخی از کاربردهای رایج عبارت‌اند از:
🔶 صنعت بسته‌بندی: حرکت سریع و دقیق در دستگاه‌های بسته‌بندی.
🔶 صنعت خودروسازی: استفاده در خطوط مونتاژ قطعات کوچک.
🔶 صنعت الکترونیک: جابجایی قطعات حساس در دستگاه‌های مونتاژ.
🔶 ماشین‌آلات پزشکی: استفاده در تجهیزات دقیق مانند دستگاه‌های تست و بسته‌بندی دارو.
نکات کلیدی برای انتخاب جک فشرده در خطوط تولید
1. محاسبه نیروی مورد نیاز: نیروی خروجی جک باید با بار کاری هماهنگ باشد. برای مثال، یک جک با قطر 32 میلی‌متر در فشار 6 بار می‌تواند نیروی حدود 480 نیوتن تولید کند.
2. بررسی کورس حرکتی: کورس کوتاه‌تر (5 تا 50 میلی‌متر) برای فضاهای محدود مناسب‌تر است.
3. توجه به محیط کاری: در محیط‌های مرطوب یا گردوغباری، جک‌های با رزوه داخلی و روکش مقاوم توصیه می‌شوند.
4. vعایت استانداردهای نصب: استفاده از نقشه‌های فنی دقیق و رعایت استاندارد ISO 21287 برای اطمینان از سازگاری با سایر تجهیزات.
آیا جک‌های فشرده همیشه بهترین انتخاب هستند؟
از دیدگاه مهندسی، جک‌های فشرده مزایای بسیاری دارند، اما محدودیت‌هایی نیز وجود دارد. برای مثال:
🔶 محدودیت کورس: جک‌های فشرده معمولاً برای کورس‌های کوتاه طراحی شده‌اند و برای حرکات طولانی مناسب نیستند.
🔶 نیروی محدود: در مقایسه با جک‌های استاندارد، نیروی خروجی جک‌های فشرده ممکن است برای بارهای سنگین کافی نباشد.
🔶 هزینه اولیه: جک‌های فشرده با طراحی پیشرفته ممکن است هزینه اولیه بیشتری داشته باشند، اما در بلندمدت با کاهش فضای نصب و هزینه‌های نگهداری، مقرون‌به‌صرفه هستند.
برای اطمینان از صحت انتخاب، مهندسان باید تحلیل بار، فضای موجود، و شرایط محیطی راتحلیل و بررسی کنند. همچنین، تست‌های عملیاتی در شرایط واقعی خط تولید، عملکرد جک را تأیید می‌کند برای دریافت مشاوره و راهنمایی می‌توانید با مشاورین مجموعه پنومات در ارتباط باشید.
نتیجه‌گیری
جک‌های فشرده با طراحی بهینه و مطابق با استاندارد ISO 21287، راه‌حلی ایده‌آل برای کاهش فضای نصب در خطوط تولید و ماشین‌آلات کوچک هستند. این جک‌ها با ابعاد کم‌حجم، وزن سبک، و عملکرد بالا، کارایی خطوط تولید را افزایش می‌دهند. با رعایت الزامات استاندارد، انتخاب مواد مناسب، و توجه به نیازهای خط تولید، می‌توان جک‌هایی طراحی کرد که نه‌تنها فضای کمتری اشغال کنند، بلکه دوام و کارایی بالایی نیز داشته باشند. منابع کره‌ای، مانند محصولات شرکت‌های SMC و KCC، نشان‌دهنده پیشرفت‌های چشمگیر در این حوزه هستند و می‌توانند الگویی برای طراحی‌های بومی باشند.
✅«برای کسب اطلاعات جامع‌تر در زمینه انتخاب و کاربرد جک‌های پنوماتیک، می‌توانید به صفحه جک پنوماتیک مراجعه کرده یا با مشاوران فنی ما تماس بگیرید.»
منابع:
– وب‌سایت شرکت SMC Korea (smc-korea.co.kr)
– وب‌سایت شرکت KCC Pneumatics (kccpr.com)
– استاندارد ISO 21287 (iso.org)
